در صنایع سنگین، پروژه های ساختمانی، معادن و عملیات بندری، جابجایی و مهار بارهای چند تنی یکی از چالش های اساسی است. وینچ یکی از تجهیزات کلیدی است که این فرایند را ممکن، ایمن و کارآمد می کند. از کارخانه های فولاد و آهن گرفته تا سکوهای نفتی و کشتی های باربری، وینچ ها حضور مستمری در زیرساخت صنعتی کشور دارند.
اما وینچ چیست؟ چه انواعی دارد و هر کدام کجا استفاده می شوند؟ در این مقاله از ایران فلز، به معرفی جامع وینچ، انواع آن، نحوه کارکرد، اجزای اصلی و گستره کاربردهایش در صنایع مختلف می پردازیم.

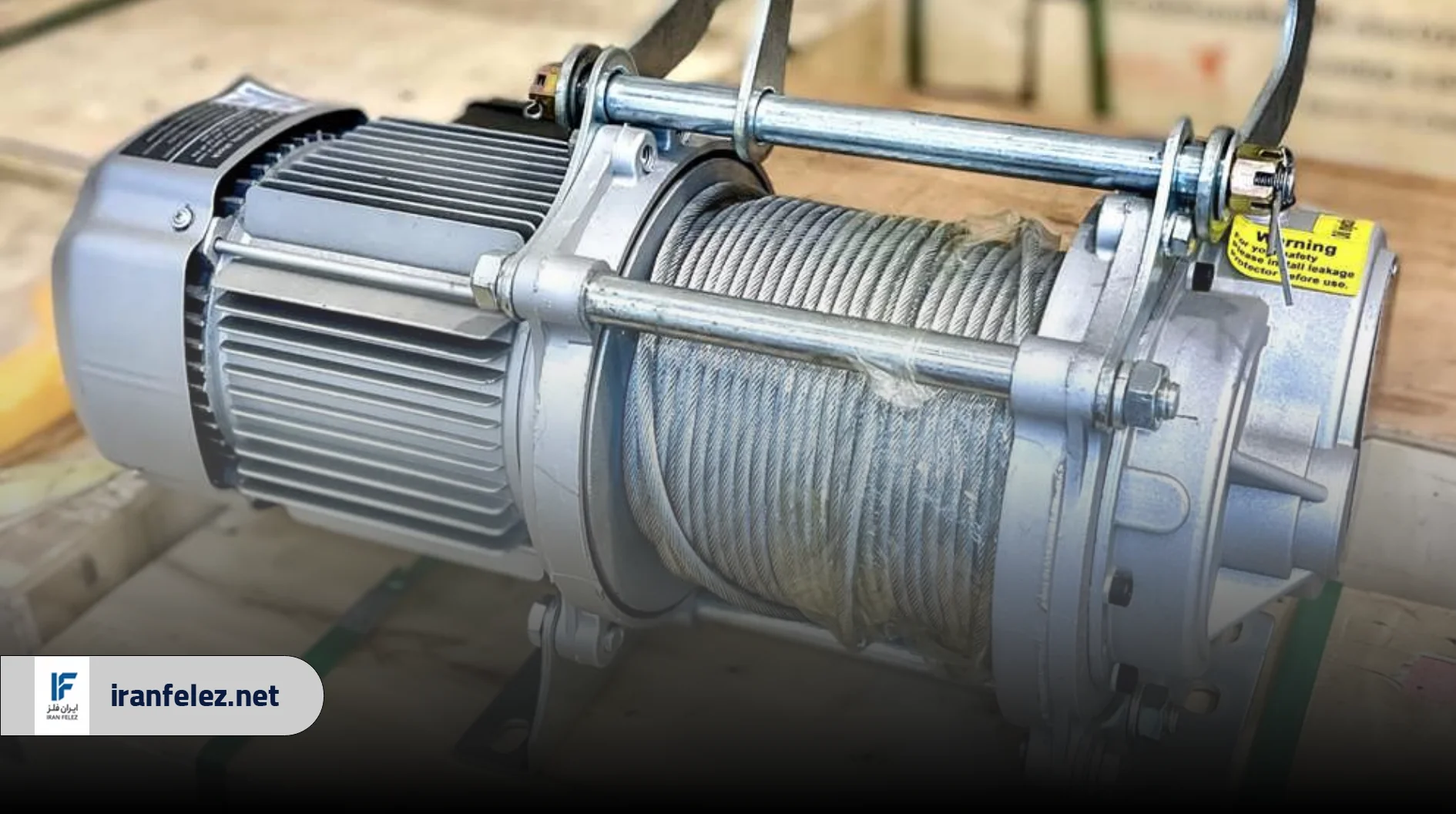

وینچ چیست؟
وینچ یک دستگاه مکانیکی یا الکترومکانیکی است که برای کشیدن، بلند کردن یا جابجایی بارهای سنگین طراحی شده است. این دستگاه با استفاده از یک کابل فلزی، سیم بکسل یا زنجیر که روی یک درام (قرقره استوانه ای) پیچیده می شود، نیروی مکانیکی را به حرکت خطی تبدیل می کند.
در زبان فنی، وینچ به دستگاه کشنده ای گفته می شود که جسم را به صورت افقی یا مورب می کشد. زمانی که همین دستگاه برای بلند کردن عمودی بار استفاده می شود، به آن بالابر یا Hoist نیز گفته می شود، هرچند در زبان رایج صنعت ایران به هر دو حالت وینچ می گویند.
ساده ترین وینچ از یک قرقره و یک اهرم دستی تشکیل می شود. وینچ های پیشرفته تر دارای سیستم های انتقال نیرو مختلفی مثل الکتروموتور، هیدرولیک، سیستم پنوماتیکی یا موتور احتراقی هستند و می توانند بارهای چند ده تنی را با دقت و کنترل بالا جابجا کنند.
وینچ در مهار بار چیست؟
وینچ در مهار بار یک تجهیز تخصصی برای کنترل، کشش و تثبیت بارهای سنگین در فرایندهای حمل و نقل، لیفتینگ و جابجایی تجهیزات صنعتی است. برخلاف جرثقیل که عمدتا برای حرکت عمودی طراحی شده، وینچ مهار بار اغلب در جهت افقی یا مورب عمل می کند و اجسام سنگین را با کنترل دقیق می کشد یا در موقعیت ثابت نگه می دارد.
در عملیات بارگیری کامیون و ناوگان حمل و نقل، وینچ مهار بار نقش تعیین کننده ای دارد. این دستگاه بار را روی تریلر یا بدنه ماشین ثابت نگه می دارد و از سر خوردن، جابجایی ناخواسته یا سقوط آن جلوگیری می کند. در صنایع فولاد و آهن، وینچ های مهار بار برای ثابت نگه داشتن شمش، بیلت، و پروفیل های فلزی سنگین در حین حمل کاربرد گسترده ای دارند.
کاربردهای اصلی وینچ در مهار بار:
- تثبیت بار روی وسایل نقلیه سنگین
- کشیدن و بارگیری تجهیزات فولادی و ماشین آلات صنعتی
- مهار قطعات در حین جابجایی داخل کارخانه
- ثابت نگه داشتن اجسام سنگین روی سکوها و داربست ها
- بارگیری کشتی و اسکله در عملیات بندری
انواع وینچ
وینچ ها بر اساس دو معیار اصلی دسته بندی می شوند: مکانیزم انتقال نیرو و نوع کاربرد. در ادامه هر یک از انواع رایج وینچ را به تفصیل بررسی می کنیم.
وینچ دستی
وینچ دستی ساده ترین و قدیمی ترین نوع وینچ است. این دستگاه با نیروی انسانی و از طریق یک اهرم یا دسته چرخشی کار می کند. نیروی وارده از طریق یک مکانیزم چرخ دنده ای تقویت می شود تا کاربر بتواند بارهایی بسیار سنگین تر از توان بدنی خود را جابجا کند.
وینچ دستی در دو نوع ساده و کلاچ دار ارائه می شود. نوع کلاچ دار امکان کنترل دقیق جهت حرکت و سرعت را فراهم می آورد و برای مصارف نیمه سنگین بسیار محبوب است. این دستگاه برای موقعیت هایی که دسترسی به برق وجود ندارد یا نیاز به حمل و نصب سریع است، گزینه ایده آلی محسوب می شود.
ظرفیت وینچ های دستی معمولا از ۳۰۰ کیلوگرم تا حدود ۲ تن متغیر است. این وینچ ها در کارگاه های ساختمانی، کشاورزی، تعمیرگاه های خودرو و انبارهای کوچک کاربرد فراوانی دارند.
وینچ برقی
وینچ برقی یکی از پرکاربردترین انواع وینچ در صنایع ایران است. این دستگاه از یک الکتروموتور برای چرخاندن درام و جمع کردن کابل استفاده می کند. وینچ های برقی در دو نوع تک فاز (برای مصارف خانگی و صنعتی سبک) و سه فاز (برای کارهای صنعتی سنگین) ساخته می شوند.
از نظر ظرفیت، وینچ های برقی سبک معمولا تا ۳ تن، وینچ های متوسط تا ۱۰ تن و نمونه های صنعتی و فوق سنگین با قدرت کشش تا ۱۵۰ تن نیز در بازار موجودند. یکی از ویژگی های مهم این نوع وینچ، سیستم ترمز اتوماتیک است که بار را در هر نقطه ای از مسیر ثابت نگه می دارد. این قابلیت در پروژه های ساختمانی و عملیات لیفتینگ دقیق اهمیت ویژه ای دارد.
وینچ برقی در کارخانه های فولادسازی، تعمیرگاه ها، انبارهای صنعتی، اسکله ها و حتی وسایل نقلیه آفرود کاربرد دارد. موتورژن تبریز و زینس آلمان از برندهایی هستند که موتور این وینچ ها را تامین می کنند.
وینچ گیربکسی
وینچ گیربکسی نوعی وینچ است که از یک مجموعه گیربکس پیشرفته برای تنظیم نسبت انتقال نیرو و کنترل دقیق سرعت بهره می برد. این وینچ ها اغلب از نوع برقی یا هیدرولیکی هستند، اما گیربکس پیچیده تر و قوی تری دارند که امکان کار در شرایط سنگین تر را فراهم می کند.
گیربکس حلزونی از رایج ترین انواع به کار رفته در وینچ است، زیرا ویژگی برگشت ناپذیری دارد؛ یعنی بار نمی تواند به خودی خود پایین بیاید و این موضوع ایمنی بالایی فراهم می کند. وینچ های گیربکسی در ابعاد مختلف تولید می شوند و بسته به سرعت خروجی و توان ورودی می توانند چند ده تن بار را جابجا کنند.
وینچ بادی (پنوماتیکی)
وینچ بادی یا پنوماتیکی به جای برق از هوای فشرده برای تامین نیروی محرکه استفاده می کند. ایرموتور (Air Motor) داخل این وینچ با دریافت هوای فشرده شروع به دوران می کند و درام کابل را می چرخاند.
مزیت اصلی وینچ بادی در شرایطی است که خطر انفجار یا آتش سوزی وجود دارد، زیرا هیچ جرقه الکتریکی ایجاد نمی کند. به همین دلیل این وینچ ها در پالایشگاه ها، پتروشیمی ها، معادن زیرزمینی، انبارهای مواد قابل اشتعال و محیط های با گازهای خطرناک کاربرد اصلی دارند. سیستم کنترل وینچ پنوماتیکی ساده و مقاوم است و در دماهای بسیار بالا یا پایین نیز عملکرد خود را حفظ می کند.
وینچ مکانیکی
وینچ مکانیکی نوعی است که نیروی محرکه اش از موتور خودرو یا موتور احتراقی مستقل تامین می شود. در خودروهای سنگین، ماشین آلات راهسازی و تجهیزات معدنی، وینچ های مکانیکی با اتصال مستقیم به سیستم انتقال قدرت خودرو کار می کنند.
این وینچ ها برای عملیات در مناطق دور از شبکه برق بسیار مناسبند. ماشین آلات راهسازی مثل بولدوزر و گریدر اغلب به وینچ های مکانیکی مجهز هستند که برای تسطیح زمین، کشیدن درختان و جابجایی موانع سنگین از آن ها استفاده می شود. همچنین وینچ های مکانیکی در جرثقیل های موبایل و خودروهای نجات و یدک کش نیز کاربرد دارند.

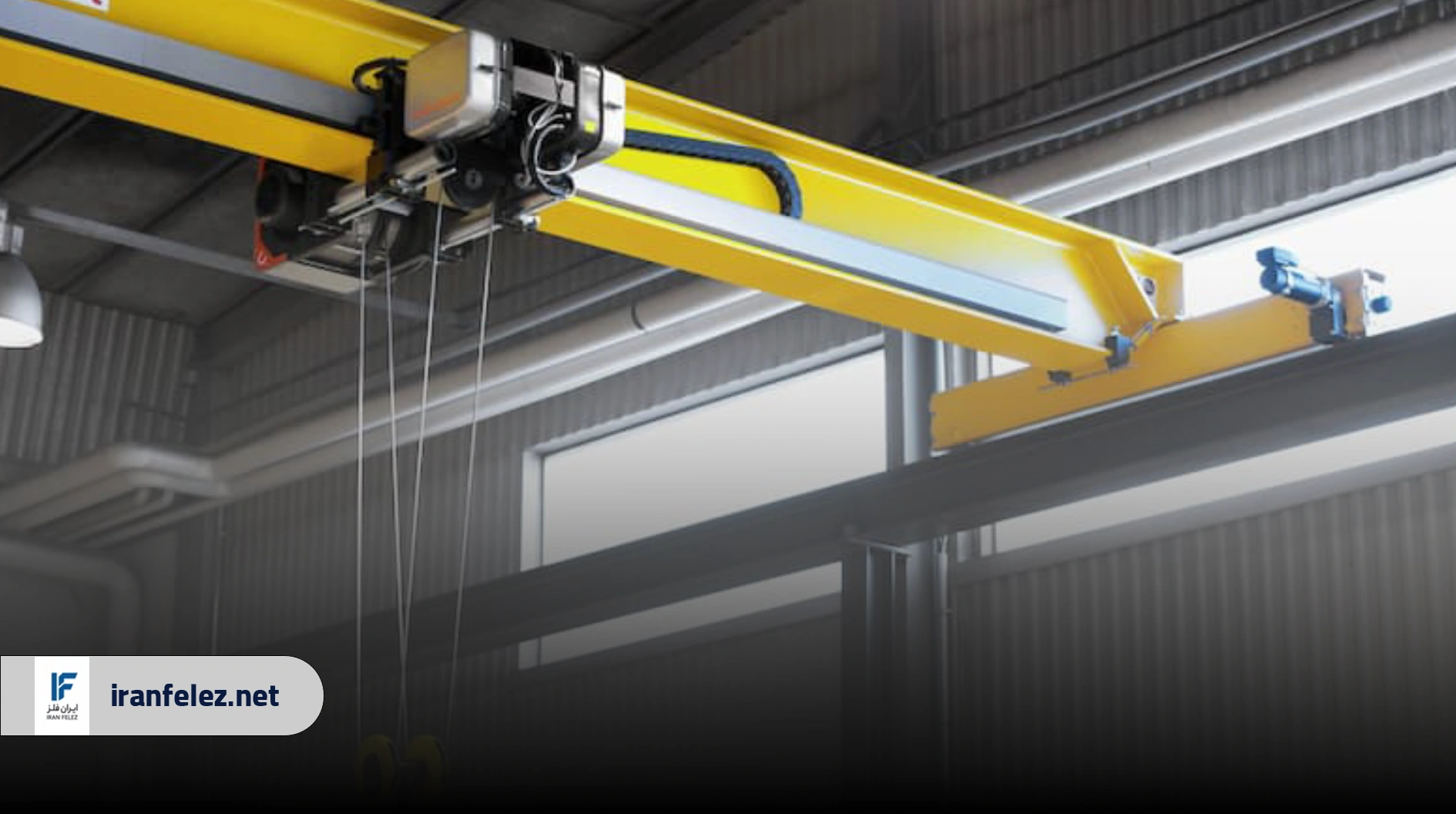

وینچ ریلی
وینچ ریلی برای جابجایی بار روی مسیرهای مشخص و خطوط ریلی طراحی شده است. این نوع وینچ معمولا در کارخانه ها، سالن های تولید، انبارهای صنعتی و مراکز لجستیکی برای انتقال قطعات و تجهیزات سنگین روی ریل به کار می رود.
مزیت اصلی وینچ ریلی، حرکت کنترل شده و دقیق روی مسیر مشخص است. در صنایع فولاد، انتقال شمش، بیلت و اسلب روی خطوط تولید اغلب با کمک وینچ های ریلی انجام می شود. این تجهیز امکان جابجایی بارهای بسیار سنگین (بالاتر از ۵۰ تن) را با ایمنی و دقت بالا فراهم می آورد و نقش مهمی در اتوماسیون خطوط تولید دارد.
وینچ کلمپ
وینچ کلمپ (Clamp Winch) نوع خاصی از وینچ است که به جای قرقره معمولی، به یک سیستم گیره یا کلمپ مجهز است. این وینچ برای ثابت نگه داشتن، کشیدن و تثبیت کابل ها، سیم بکسل ها و تجهیزات شبکه های برق رسانی کاربرد اصلی دارد.
در اجرای شبکه های برق هوایی، وینچ کلمپ برای کشش و نگه داشتن سیم خودنگهدار (ABC) استفاده می شود. هر سیم در شیار مخصوص خود قرار می گیرد و پیچ های کلمپ محکم می شوند. دندانه های داخل شیارها استقامت مکانیکی اتصال را تقویت می کنند. انتخاب وینچ کلمپ بر اساس جنس و سایز سیم انجام می شود.
وینچ قایق و ماهیگیری
وینچ قایق نوع تخصصی است که برای بالا کشیدن قایق از آب روی تریلر، جابجایی قایق در اسکله، و استفاده در صنعت ماهیگیری صنعتی به کار می رود. این وینچ ها در برابر رطوبت، آب شور و شرایط سخت دریایی مقاوم ساخته می شوند و معمولا از استنلس استیل یا آلیاژهای ضدزنگ تولید می شوند.
در صنعت ماهیگیری تجاری و دریایی، وینچ های قایق برای کشیدن تورهای پر از ماهی، لنگر بالا کردن و مانور در شرایط آب و هوایی سخت نقش حیاتی ایفا می کنند. کشتی های ماهیگیری صنعتی معمولا به چندین وینچ هیدرولیکی و برقی مجهزند.
وینچ صنعتی
وینچ صنعتی به مجموعه ای از وینچ های با ظرفیت و قدرت بالا گفته می شود که برای کاربردهای سنگین صنعتی طراحی شده اند. این وینچ ها برای عملیات هایی مثل راه اندازی نیروگاه ها، پروژه های عمرانی بزرگ، معادن، پالایشگاه ها و کارخانه های فولاد استفاده می شوند.
وینچ های صنعتی می توانند بسته به نیاز، برقی، هیدرولیکی یا پنوماتیکی باشند و با ظرفیت های بسیار بالا (بالاتر از ۱۰۰ تن) نیز ساخته می شوند. این دستگاه ها معمولا به سیستم های کنترل دیجیتال، سنسورهای بار و سیستم های ایمنی چندگانه مجهزند تا در شرایط بحرانی عملکرد قابل اطمینانی داشته باشند.
وینچ هیدرولیکی
وینچ هیدرولیکی یکی از قدرتمندترین انواع وینچ است که از فشار روغن هیدرولیک برای تامین نیروی محرکه استفاده می کند. این وینچ ها در مقایسه با نمونه های برقی، گشتاور بسیار بالاتری تولید می کنند و می توانند بارهای فوق سنگین را حتی در شرایط محیطی دشوار جابجا کنند.
از مزیت های کلیدی وینچ هیدرولیکی می توان به کنترل دقیق سرعت، توانایی کار مستمر بدون گرم شدن بیش از حد، مقاومت در برابر شرایط آب و هوایی سخت و ایمنی بالا در محیط های خطرناک اشاره کرد. این وینچ ها در جرثقیل های سنگین، تجهیزات دریایی، معادن و صنایع نفت و گاز بسیار رایج هستند. یکی از ویژگی های خاص آن ها این است که حتی در دمای بسیار پایین نیز عملکرد خود را حفظ می کنند، در حالی که وینچ های برقی در سرمای شدید ممکن است با مشکل مواجه شوند.
وینچ چطور کار می کند؟
اصل کارکرد همه وینچ ها بر تبدیل نیروی دورانی به نیروی خطی استوار است. فرایند عملکرد به این شکل است:
مرحله اول – اتصال بار: کابل یا سیم بکسل وینچ از طریق یک قلاب فولادی به بار متصل می شود. این اتصال باید محکم و ایمن باشد و ظرفیت قلاب باید با وزن بار تطابق داشته باشد.
مرحله دوم – فعال سازی موتور: منبع نیروی محرکه (برق، هیدرولیک، هوای فشرده یا موتور احتراقی) فعال می شود و این نیرو از طریق گیربکس به درام منتقل می شود. گیربکس نسبت دور را تنظیم می کند تا قدرت کشش افزایش یابد.
مرحله سوم – پیچیده شدن کابل: درام استوانه ای شروع به دوران می کند و کابل یا سیم بکسل به دور آن پیچیده می شود. این حرکت دورانی باعث کوتاه شدن طول آزاد کابل و در نتیجه کشیده شدن بار می شود.
مرحله چهارم – کنترل و توقف: سیستم ترمز و کلاچ اجازه می دهد بار در هر نقطه ای از مسیر متوقف شود. در وینچ های مدرن، سیستم های الکترونیکی میزان کشش را رصد می کنند و در صورت تجاوز از حد مجاز، دستگاه را متوقف می کنند.
اجزای اصلی وینچ
وینچ از اجزای اصلی زیر تشکیل می شود:
درام (Drum): استوانه ای که کابل یا سیم بکسل روی آن پیچیده می شود. جنس درام معمولا فولادی است و ظرفیت پیچش آن میزان طول کابل قابل استفاده را تعیین می کند.
موتور (Motor): منبع نیروی محرکه وینچ که می تواند الکتروموتور، موتور هیدرولیکی یا ایرموتور باشد. توان موتور رابطه مستقیمی با حداکثر ظرفیت کشش دارد.
گیربکس: مجموعه چرخ دنده ای که دور موتور را کاهش و گشتاور را افزایش می دهد. گیربکس حلزونی به دلیل برگشت ناپذیری (جلوگیری از سقوط خودبخودی بار) در وینچ ها بسیار رایج است.
کابل یا سیم بکسل: رشته فولادی یا طناب مصنوعی که نیروی کشش را به بار منتقل می کند. قطر و جنس کابل باید متناسب با حداکثر بار وینچ انتخاب شود.
سیستم ترمز: جلوگیری از برگشت ناخواسته کابل و نگه داشتن بار در موقعیت ثابت. ترمز الکترومغناطیسی در وینچ های برقی رایج ترین نوع است.
کلاچ: امکان جدا کردن درام از سیستم انتقال قدرت را فراهم می کند. این قابلیت برای آزاد کردن سریع کابل در مواقع اضطراری ضروری است.
قلاب (Hook): قطعه اتصال دهنده وینچ به بار که باید از جنس فولاد با استحکام بالا ساخته شده و دارای مکانیزم قفل ایمنی باشد.
پنل کنترل: سیستم فرمان الکتریکی یا الکتروهیدرولیک که عملکرد وینچ را مدیریت می کند. وینچ های صنعتی مدرن اغلب کنترل از راه دور نیز دارند.
کاربردهای وینچ در صنایع مختلف
صنایع فولاد و آهن آلات
در کارخانه های فولادسازی، وینچ ها نقش محوری در جابجایی شمش، بیلت، اسلب، کلاف ورق سیاه و سایر محصولات سنگین دارند. وینچ های ریلی برای انتقال مواد روی خطوط تولید، وینچ های هیدرولیکی برای کشیدن تجهیزات سنگین و وینچ های برقی برای بارگیری و تخلیه کانتینرهای فولادی استفاده می شوند. در حمل و نقل جاده ای آهن آلات، وینچ مهار بار اطمینان از ثبات شمش و تیرآهن روی کامیون را بر عهده دارد.
معادن و استخراج سنگ آهن
در معادن سنگ آهن و سایر معادن روباز و زیرزمینی، وینچ های مکانیکی و هیدرولیکی برای کشیدن واگن های پر از سنگ آهن، تنظیم تجهیزات حفاری و استخراج مواد از اعماق معدن کاربرد اساسی دارند. وینچ های پنوماتیکی به دلیل عدم ایجاد جرقه در معادن گازدار ترجیح داده می شوند.
پروژه های ساختمانی و عمرانی
در پروژه های بزرگ ساختمانی، وینچ ها برای بالا بردن مصالح ساختمانی مثل تیرآهن، ستون های فولادی، پانل های پیش ساخته و تجهیزات سنگین به طبقات بالا کاربرد دارند. وینچ های برقی و هیدرولیکی در جرثقیل های برجی و موبایل به عنوان مکانیزم اصلی بالابری استفاده می شوند.
صنایع دریایی و بندری
در بنادر و اسکله ها، وینچ های بزرگ صنعتی برای پهلوگیری و مهار کشتی، تخلیه و بارگیری محموله های فولادی و معدنی، و جابجایی کانتینرهای سنگین به کار می روند. کشتی های باری اغلب به چندین وینچ هیدرولیکی مجهزند.
نفت، گاز و پتروشیمی
در سکوهای نفتی، پالایشگاه ها و مجتمع های پتروشیمی، وینچ های هیدرولیکی و پنوماتیکی برای جابجایی تجهیزات سنگین، نصب لوله های قطور، عملیات حفاری و تعمیر و نگهداری کاربرد دارند. در این محیط های حساس، وینچ های پنوماتیکی به دلیل ایمنی در برابر انفجار ارجحیت دارند.
صنعت خودرو و حمل و نقل
در تعمیرگاه های بزرگ، خودروهای یدک کش، و پایانه های باربری، وینچ های برقی و مکانیکی برای بالا کشیدن خودروهای معیوب، بارگیری خودروها روی کفی و جابجایی محموله ها استفاده می شوند. همچنین خودروهای آفرود در مناطق بیابانی و کوهستانی از وینچ مکانیکی یا برقی برای خروج از شرایط گیر کردن استفاده می کنند.
خطوط انتقال برق و مخابرات
در احداث شبکه های برق رسانی و مخابراتی، وینچ های کلمپ و وینچ های کشش سیم برای کشیدن کابل های هوایی، سیم های خودنگهدار (ABC) و کابل های فیبر نوری در طول دکل ها و پایه ها ضروری هستند.
جمع بندی
وینچ در طیف گسترده ای از صنایع، از فولادسازی و معدن تا بنادر و ساختمان سازی، یکی از اساسی ترین تجهیزات مکانیکی است. انتخاب نوع مناسب وینچ (دستی، برقی، هیدرولیکی، بادی یا مکانیکی) بستگی به حجم بار، شرایط محیطی، نیاز به دقت کنترل و الزامات ایمنی دارد.
در صنایع آهن و فولاد ایران، وینچ های برقی و هیدرولیکی بیشترین کاربرد را دارند. وینچ ریلی در خطوط تولید، وینچ مهار بار در حمل و نقل و وینچ صنعتی در عملیات لیفتینگ سنگین نقش غیرقابل جایگزین دارند. هر نوع وینچ با توجه به ساختار مکانیکی، منبع انرژی و ظرفیت کشش، برای کاربردی مشخص بهینه شده است.
برای مشاوره در خرید تجهیزات صنعتی مرتبط با حمل و نقل آهن آلات یا انتخاب وینچ مناسب برای پروژه های فولادی، می توانید با کارشناسان ایران فلز در تماس باشید.
