تیرچه بتنی یکی از اجزای اصلی سقف های تیرچه بلوک در ساختمان سازی ایران است. این محصول که ترکیبی از بتن و میلگرد فولادی است، نقش اصلی تحمل بار سقف و انتقال آن به تیرها و ستون های سازه را بر عهده دارد. با گسترش ساخت و ساز در کشور، تیرچه بتنی به یکی از پرمصرف ترین محصولات فولادی-بتنی تبدیل شده و انتخاب نوع، سایز و کارخانه مناسب آن مستقیما بر کیفیت و هزینه پروژه اثر می گذارد.
در این مقاله از ایران فلز، به طور کامل توضیح می دهیم تیرچه بتنی چیست، انواع آن کدامند، چه کاربردهایی دارد، جدول استاندارد و وزنی آن چگونه است، و برای محاسبه آنلاین قیمت تیرچه بتنی از 3 تا 8 متر می توانید از ماشین حساب اختصاصی استفاده کنید، چرا که یکی از مهمترین عوامل تاثیرگذار بر هزینه ساخت هر متر ساختمان در سال 1405 قیمت تیرچه بلوک است.
قیمت تیرچه بتنی بر اساس طول
قیمت تیرچه بتنی در بازار ایران به صورت متری محاسبه می شود، نه کیلویی. این رویه از آن جهت در صنعت رایج شده که جلوی تقلب در وزن میلگردهای مصرفی را می گیرد. قیمت نهایی به متغیرهایی مانند طول تیرچه، نوع میلگرد مصرفی، قیمت امروز میلگرد، هزینه بتن ریزی و اجرت ساخت بستگی دارد.
قیمت تیرچه بتنی 3 متری
تیرچه بتنی 3 متری کوتاه ترین طول استاندارد در بازار است و برای دهانه های کوچک ساختمانی کاربرد دارد. این طول در فضاهای کوچک مانند اتاق های خدماتی، موتورخانه، پارکینگ و بالکن های کوچک استفاده می شود. از آنجا که میلگرد مصرفی کمتری دارد، قیمت هر عدد آن نسبت به طول های بلندتر مقرون به صرفه تر است. برای دریافت قیمت روز تیرچه 3 متری با کارشناسان ایران فلز تماس بگیرید.
قیمت تیرچه بتنی 4 متری
تیرچه 4 متری یکی از پرفروش ترین سایزهای بازار است که در دهانه های متوسط واحدهای مسکونی و تجاری کاربرد گسترده دارد. این طول معمولا برای اتاق خواب ها، راهروها و فضاهای کوچک تر در پلان ساختمانی استفاده می شود. قیمت تیرچه 4 متری بستگی مستقیم به سایز میلگردهای طولی (معمولا 8 تا 12) و قیمت روز میلگرد در بورس کالا دارد.
قیمت تیرچه بتنی 5 متری
تیرچه 5 متری رایج ترین سایز در ساختمان های مسکونی ایران است. دهانه های 4.5 تا 5.5 متر که در اکثر پلان های مسکونی دیده می شوند، با تیرچه های 5 متری پوشش داده می شوند. از نظر اقتصادی، تیرچه 5 متری به دلیل تیراژ تولید بالا نسبتا موجودی خوبی در بازار دارد. قیمت هر متر طول این تیرچه در شرایط عادی بازار در بازه 130 تا 210 هزار تومان در نوسان است.
قیمت تیرچه بتنی 6 متری
دهانه های 5.5 تا 6.5 متر با تیرچه 6 متری پوشش می گیرند. در این طول، الزامات آیین نامه درباره تیر عرضی (میانسری) باید رعایت شود. مطابق ضوابط فنی، تیرچه هایی با طول بیش از 4 متر نیاز به یک یا چند تیر عرضی عمود بر تیرچه دارند تا یکپارچگی جانبی سقف تامین شود. قیمت تیرچه 6 متری به دلیل مصرف بیشتر آرماتور، از سایزهای کوتاه تر بالاتر است.
قیمت تیرچه بتنی 8 متری
تیرچه 8 متری بلندترین سایز استاندارد در بازار است و برای دهانه های بزرگ مانند سالن ها، پارکینگ ها، کارگاه ها و ساختمان های تجاری کاربرد دارد. طبق الزامات فنی، حداکثر دهانه مجاز برای تیرچه خرپایی منفرد 8 متر است. برای دهانه های بیش از 7 متر، استفاده از تیرچه های مضاعف یا تیرچه پیش تنیده توصیه می شود. قیمت تیرچه 8 متری به دلیل مصرف بیشتر فولاد و بتن به طور قابل توجهی بالاتر از سایزهای کوچک تر است.

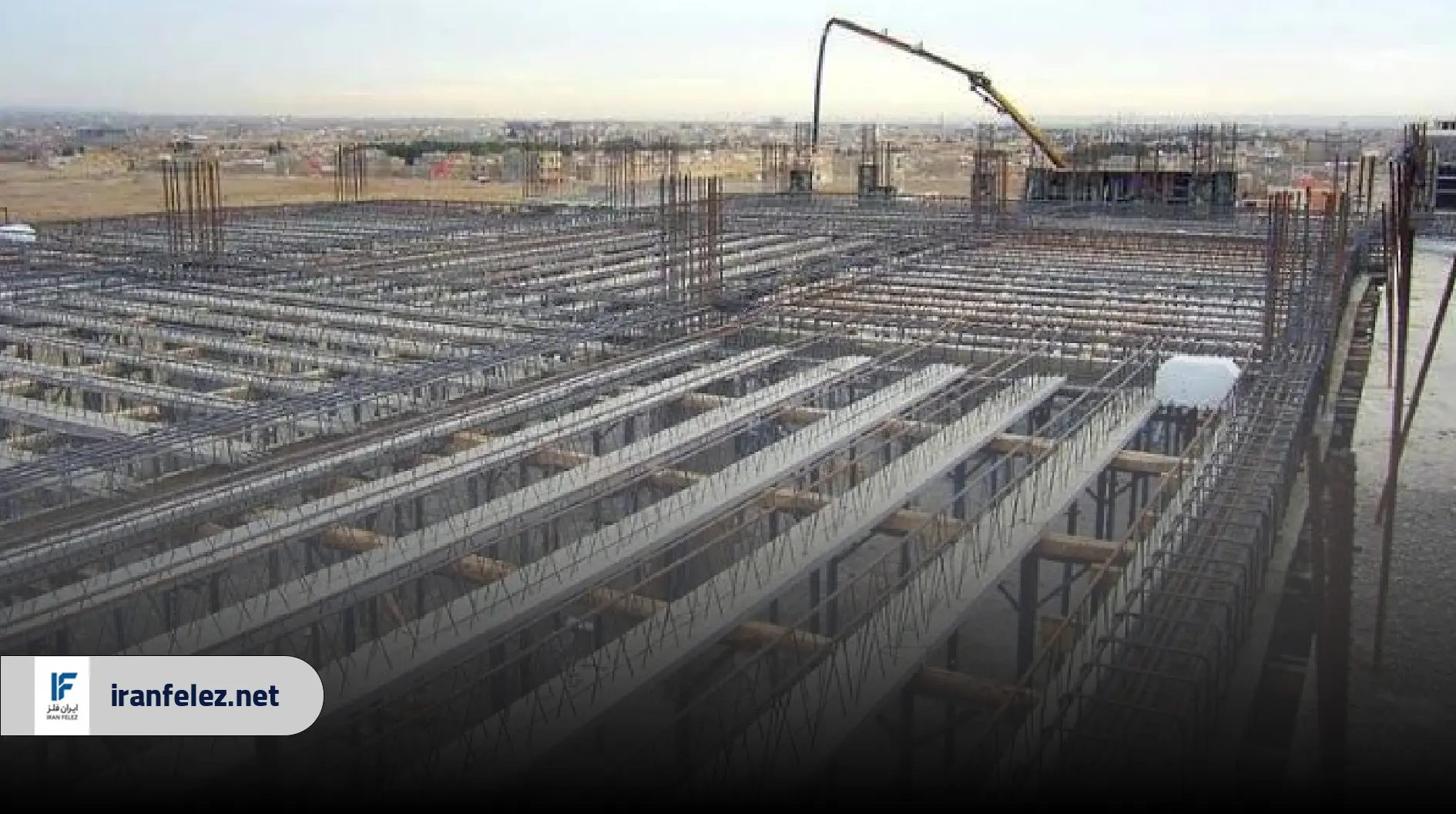

تیرچه بتنی چیست؟
تیرچه بتنی یک عضو پیش ساخته است که از ترکیب بتن و آرماتورهای فولادی ساخته می شود. این عضو در سیستم سقف تیرچه بلوک، با قرارگیری بلوک های پرکننده (سفالی، بتنی یا یونولیت) در فاصله بین تیرچه ها و ریختن بتن پوششی روی آنها، یک سقف مرکب T شکل ایجاد می کند.
از نظر ساختاری، تیرچه بتنی شامل بخش های زیر است:
- میلگردهای کششی (طولی پایین): معمولا دو عدد میلگرد آجدار از سایز 8 تا 16 میلیمتر که وظیفه تحمل تنش های کششی ناشی از بارهای خمشی را دارند
- میلگرد بالایی (عضو فشاری خرپا): میلگردی در بالای خرپا که در مرحله حمل، نصب و بتن ریزی نقش فشاری دارد
- میلگرد زیگزاگ (مورب): میلگرد با قطر 6.5 یا 8 میلیمتر که با زاویه مشخص بین میلگرد بالایی و پایینی جوش می شود و اعضای قطری خرپا را تشکیل می دهد
- بتن پاشنه: قطعه بتنی کوچکی که در کارخانه ریخته می شود و میلگردهای کششی را در خود نگه می دارد. حداقل عیار بتن پاشنه 350 کیلوگرم سیمان در مترمکعب است
تیرچه بتنی در سه مرحله بارگذاری باید عملکرد مناسب داشته باشد: مرحله اول هنگام حمل و نقل، مرحله دوم هنگام نصب و قالب بندی پیش از بتن ریزی، و مرحله سوم در دوران بهره برداری از ساختمان که استفاده از استاندارد تیرچه بلوک برای گرفتن پایان کار ساختمان ضروری می باشد.
جدول استاندارد تیرچه بتنی
انتخاب ابعاد تیرچه بتنی باید بر اساس طول دهانه سقف، بارهای وارد و ضوابط آیین نامه بتن ایران (آبا) و نشریه 543 صورت گیرد. جدول زیر راهنمای کلی سایزبندی تیرچه بر اساس طول دهانه را نشان می دهد:
| طول دهانه (متر) | طول توصیه شده تیرچه | ضخامت سقف (سانتی متر) | نیاز به تیر عرضی | نوع پیشنهادی |
|---|---|---|---|---|
| تا 3 متر | 3 متر | 25 | ندارد | خرپایی یا پیش تنیده |
| 3 تا 4 متر | 4 متر | 25 تا 30 | ندارد | خرپایی یا پیش تنیده |
| 4 تا 5 متر | 5 متر | 30 | 1 تیر عرضی | خرپایی استاندارد |
| 5 تا 6 متر | 6 متر | 30 تا 35 | 1 تیر عرضی | خرپایی یا پیش تنیده |
| 6 تا 7 متر | 7 متر | 35 | 2 تیر عرضی | پیش تنیده توصیه می شود |
| 7 تا 8 متر | 8 متر | 35 تا 40 | 2 تیر عرضی یا بیشتر | پیش تنیده یا مضاعف |
* طبق آیین نامه، طول تیرچه استاندارد نباید از 25 برابر ضخامت سقف تجاوز کند. برای دهانه های بیش از 7 متر، استفاده از تیرچه مضاعف یا پیش تنیده ضروری است.
انواع تیرچه بتنی
تیرچه های مورد استفاده در سقف سازی ایران از نظر ساختار، مواد و روش تولید به انواع مختلفی تقسیم می شوند. آشنایی با هر نوع برای انتخاب صحیح در پروژه ضروری است.
تیرچه پیش ساخته خرپایی
تیرچه خرپایی (Truss Joist) رایج ترین نوع تیرچه در ایران است. این تیرچه از یک خرپای فولادی تشکیل شده که شامل میلگرد طولی پایین (کششی)، میلگرد بالایی (فشاری) و میلگردهای زیگزاگ جوش شده بین آنهاست. قسمت پایین این خرپا در قالب بتن پاشنه جاسازی شده و در کارخانه تولید می شود.
تیرچه خرپایی در دو شکل تولید می شود: با قالب ماندگار (استاندارد) و بدون قالب ماندگار (درجا). در نوع درجا، قالب سقف در محل اجرا قرار می گیرد. حداقل قطر میلگردهای کششی 8 میلیمتر و حداکثر آن 16 میلیمتر است. هیچ گونه انقطاع، وصله یا جوش در میلگردهای کششی مجاز نیست زیرا به شدت مقاومت تیرچه را کاهش می دهد.
تیرچه پیش تنیده
تیرچه پیش تنیده (Pre-stressed Joist) از پیشرفته ترین انواع تیرچه های بتنی است. در فرایند ساخت، سیم های فولادی با قطر حدود 5 میلیمتر توسط دستگاه کشیده می شوند (کشش اولیه ایجاد می شود)، سپس بتن با رده مقاومتی C35 روی آنها ریخته می شود. پس از گیرش بتن، سیم ها رها می شوند و نیروی پیش فشار در بتن ایجاد می کنند.
مقاومت کششی سیم های پیش تنیده بین 1750 تا 1900 نیوتن بر میلیمتر مربع است که بسیار بالاتر از میلگرد معمولی است. این ویژگی باعث می شود تیرچه پیش تنیده برای دهانه های بلند (بیش از 6 متر) بسیار مناسب باشد. مقطع این تیرچه به شکل سپری (I) طراحی می شود. تولید تیرچه پیش تنیده حتما باید در کارخانه با تجهیزات صنعتی انجام شود.
تیرچه کرومیت (تیرچه فلزی جان باز)
تیرچه کرومیت یا تیرچه فلزی جان باز (Open Web Joist) نوعی تیرچه است که به جای بتن، از اعضای فولادی خرپایی برای ایجاد مقاومت استفاده می کند. این تیرچه از یک ورق فولادی در قسمت پاشنه و خرپای فولادی در بالا ساخته می شود. فضای باز بین اعضای خرپا برای عبور تاسیسات مکانیکی و برقی استفاده می شود.
از نقاط ضعف این نوع، ورق آهنی کف که خارج از بتن باقی می ماند و در معرض خوردگی و رطوبت قرار می گیرد. همچنین اتصال جوش میلگرد به ورق آهن در این نوع تیرچه ممکن است از یکنواختی لازم برخوردار نباشد.
تیرچه بتنی (پاشنه بتنی)
این نوع تیرچه به طور خاص به تیرچه هایی اطلاق می شود که تمام مقطع پایینی آنها از بتن مسلح ساخته شده است. میلگردهای طولی کاملا درون بتن پاشنه مدفون هستند و پوشش مناسبی در برابر خوردگی دارند. این نوع عملکرد بهتری در محیط های مرطوب نسبت به تیرچه کرومیت دارد.
تیرچه سفالی
تیرچه سفالی (کفشک دار) نوعی تیرچه خرپایی است که در آن به جای بتن پاشنه، از قالب سفالی برای نگهداری میلگردها و بتن ریزی استفاده می شود. این کفشک سفالی در محل اجرا باقی می ماند و به عنوان قالب دائمی عمل می کند. وزن کمتر نسبت به بعضی انواع دیگر از مزایای آن است.
تیرچه صنعتی
تیرچه صنعتی برای پروژه های بزرگ مقیاس مانند سالن های صنعتی، انبارها، کارخانه ها و سازه های خاص طراحی می شود. این نوع از آرماتورهای قوی تر، ابعاد بزرگ تر و مقاومت بیشتری برخوردار است. تیرچه صنعتی معمولا بر اساس طراحی سازه ای مهندسی در ابعاد سفارشی تولید می شود.
تیرچه نیازیت
تیرچه نیازیت نوعی تیرچه خرپایی است که توسط شرکت نیازیت توسعه یافته و به نام این شرکت معروف شده است. این نوع از تیرچه ها ویژگی های فنی خاص خود را دارند و در بازار ایران به عنوان یک برند شناخته شده معامله می شوند. از نظر کارکرد، در دسته تیرچه های خرپایی پیش ساخته قرار می گیرند.
کاربرد تیرچه بتنی
تیرچه بتنی امروزه در طیف گسترده ای از سازه های ساختمانی و صنعتی کاربرد دارد. مهم ترین موارد استفاده از آن عبارتند از:
- سقف سازی مسکونی: اجرای سقف تیرچه بلوک در آپارتمان ها، ویلاها و ساختمان های مسکونی که رایج ترین کاربرد آن است
- ساختمان های تجاری و اداری: پوشش دهانه های متوسط در مراکز تجاری، ادارات و بناهای چندطبقه
- پروژه های عمرانی: در پل های کوچک، کانال های سرپوشیده، گذرگاه های زیرزمینی و سازه های خاص عمرانی
- پارکینگ ها: اجرای سقف طبقات پارکینگ به دلیل دهانه های بزرگ و بار بالای وسایل نقلیه
- سالن های صنعتی: پوشش دهانه های بزرگ در کارخانه ها، انبارها و سوله های نیمه صنعتی با استفاده از تیرچه های صنعتی
- اسکلت فلزی با دال مرکب: استفاده از تیرچه پیش تنیده در سازه های با اسکلت فلزی برای ایجاد دال مرکب
- پروژه های انبوه سازی: تامین سرعت اجرا در پروژه های مسکن مهر و طرح های انبوه سازی دولتی
تیرچه بتنی در پروژه های ساختمانی، عمرانی و صنعتی به عنوان المانی که ترکیب مناسبی از سرعت اجرا، مقاومت و هزینه ارائه می دهد، جایگاه ثابتی دارد. میلگرد نیشابور، فولاد مبارکه و سایر کارخانه های بزرگ فولادی ایران از تامین کنندگان اصلی میلگرد مورد نیاز تیرچه سازان کشور هستند.
جدول وزن تیرچه بتنی
وزن تیرچه بتنی مستقیما به طول، سایز میلگردهای مصرفی و حجم بتن پاشنه بستگی دارد. برای محاسبه وزن یک تیرچه، وزن یک متر طول آن محاسبه شده و در طول کل ضرب می شود. در صورت وجود میلگرد تقویتی، وزن آن نیز به مجموع اضافه می شود.
| طول تیرچه (متر) | وزن تقریبی تیرچه خرپایی (کیلوگرم) | وزن تقریبی تیرچه پیش تنیده (کیلوگرم) | وزن هر متر مربع سقف (kg/m²) |
|---|---|---|---|
| 3 متر | 18 تا 24 | 15 تا 20 | 5 تا 7 kg/m² |
| 4 متر | 24 تا 34 | 20 تا 28 | |
| 5 متر | 32 تا 45 | 27 تا 38 | |
| 6 متر | 40 تا 58 | 34 تا 48 | |
| 8 متر | 58 تا 85 | 50 تا 70 |
* وزن ها تخمینی است و بسته به سایز میلگرد، ضخامت بتن پاشنه و جزئیات طراحی متفاوت است. برای وزن دقیق با سازنده تیرچه مشورت کنید.

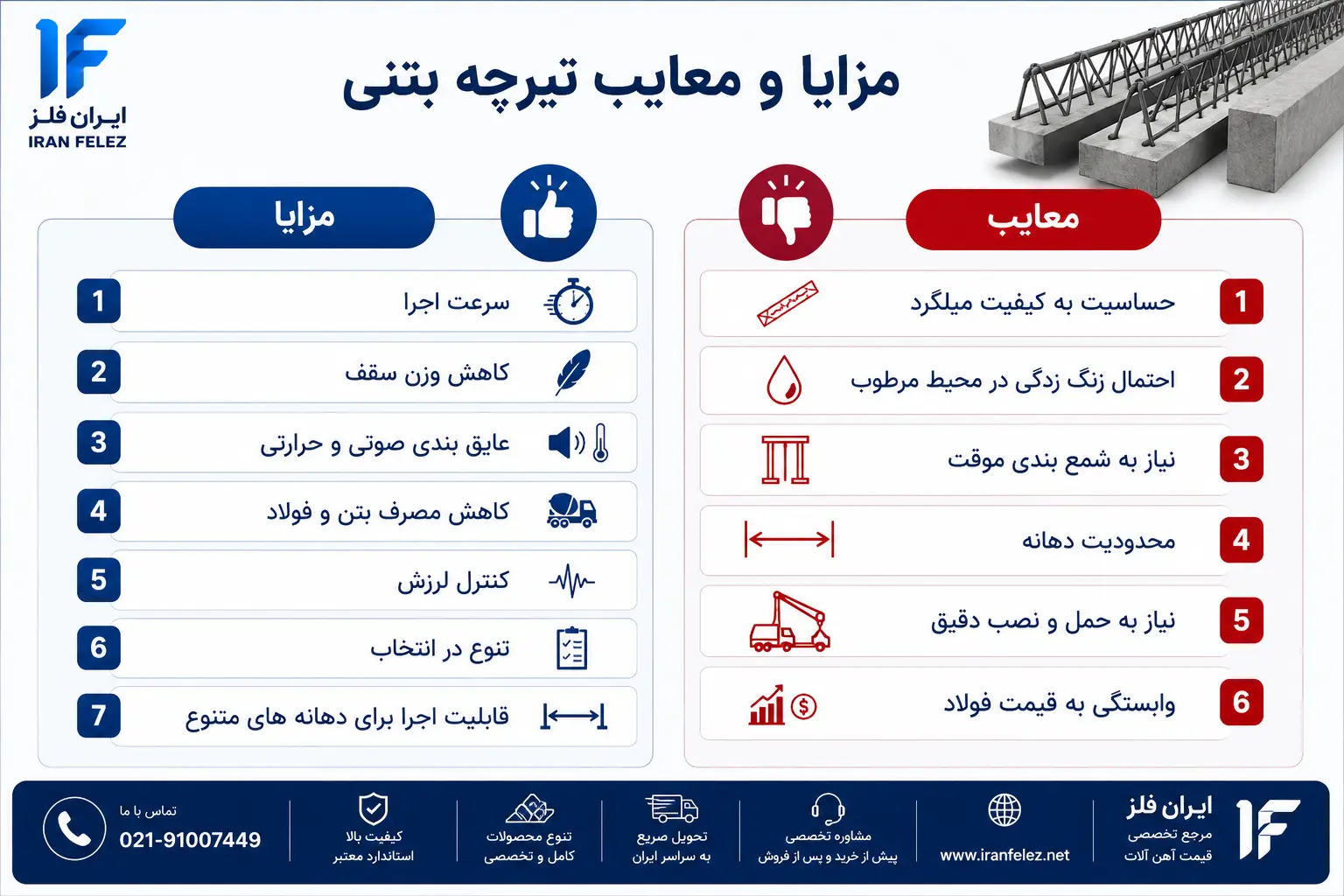

مزایای تیرچه بتنی
دلیل گسترش فراوان سقف تیرچه بلوک در ایران، مزایای متعددی است که این سیستم سقفی ارائه می دهد:
- سرعت اجرا: نصب تیرچه بتنی نیاز به نیروی متخصص با تجربه خاص ندارد و اجرای آن در مقایسه با سقف های دال توپر بسیار سریع تر است
- کاهش وزن سقف: سقف تیرچه بلوک با وزن 5 تا 7 کیلوگرم بر متر مربع بسیار سبک تر از سقف دال توپر با وزن 10 تا 16 کیلوگرم بر متر مربع است. این کاهش وزن باعث کاهش نیروی زلزله وارد به سازه می شود
- عایق بندی صوتی و حرارتی: وجود فضاهای خالی بین بلوک ها ضریب عایق بندی سقف را به طور چشمگیری افزایش می دهد
- کاهش مصرف بتن و فولاد: در مقایسه با دال توپر، مقدار بتن و فولاد مصرفی کمتر است که هزینه مواد اولیه را کاهش می دهد
- کنترل لرزش: در هنگام اجرا، شمع بندی های موقت لرزش سقف را کاهش می دهد
- تنوع در انتخاب: وجود انواع مختلف (خرپایی، پیش تنیده، صنعتی) امکان انتخاب بهترین گزینه را برای هر پروژه فراهم می کند
- قابلیت اجرا برای دهانه های متنوع: از 3 متر تا 8 متر را می توان با تیرچه پوشش داد
معایب تیرچه بتنی
در کنار مزایای ذکر شده، تیرچه بتنی محدودیت ها و معایبی نیز دارد که باید در انتخاب و اجرا مد نظر قرار گیرد:
- حساسیت به کیفیت میلگرد: کیفیت میلگردهای مصرفی تاثیر مستقیم بر عملکرد تیرچه دارد. استفاده از میلگرد غیراستاندارد یا جوش های نامناسب در خرپا می تواند مقاومت تیرچه را به شدت کاهش دهد
- احتمال زنگ زدگی در محیط مرطوب: بخش های فولادی که خارج از پوشش بتن قرار دارند (مانند خرپای بالایی) در محیط های مرطوب در معرض خوردگی قرار می گیرند
- نیاز به شمع بندی موقت: در طول بتن ریزی سقف، تیرچه ها نیاز به تکیه گاه های موقت (شمع) دارند تا از انحراف و خمش بیش از حد جلوگیری شود
- محدودیت دهانه: حداکثر دهانه مجاز برای تیرچه خرپایی منفرد 8 متر است و برای دهانه های بزرگ تر نیاز به راه حل های خاص مانند تیر عرضی یا تیرچه مضاعف وجود دارد
- نیاز به حمل و نصب دقیق: تیرچه های بلند در حمل و نصب به دلیل خطر خمش و ترک در محل تکیه گاه های موقت نیاز به دقت دارند
- وابستگی به قیمت فولاد: از آنجا که بخش عمده هزینه تیرچه به میلگرد وابسته است، نوسانات قیمت فولاد تاثیر مستقیم بر قیمت تیرچه دارد
جمع بندی
تیرچه بتنی به عنوان یکی از ارکان اصلی سقف سازی در ایران، طیف گسترده ای از انواع، طول ها و کاربردها را شامل می شود. از تیرچه خرپایی رایج برای ساختمان های مسکونی گرفته تا تیرچه پیش تنیده برای دهانه های بزرگ و تیرچه صنعتی برای پروژه های خاص، هر نوع ویژگی ها، مزایا و محدودیت های خود را دارد.
قیمت تیرچه بتنی به صورت متری محاسبه می شود و عوامل اصلی موثر بر آن شامل طول، نوع و سایز میلگرد مصرفی، قیمت روز فولاد در بازار و هزینه اجرت ساخت است. برای برآورد هزینه دقیق تر پروژه خود می توانید از ماشین حساب آنلاین قیمت بالا استفاده کنید.
کارشناسان ایران فلز آماده ارائه مشاوره در زمینه انتخاب نوع مناسب تیرچه، استعلام قیمت روز و راهنمایی در خرید از معتبرترین تولیدکنندگان کشور هستند. برای دریافت قیمت دقیق و سفارش تیرچه بتنی با تیم ما در ایران فلز تماس بگیرید.
