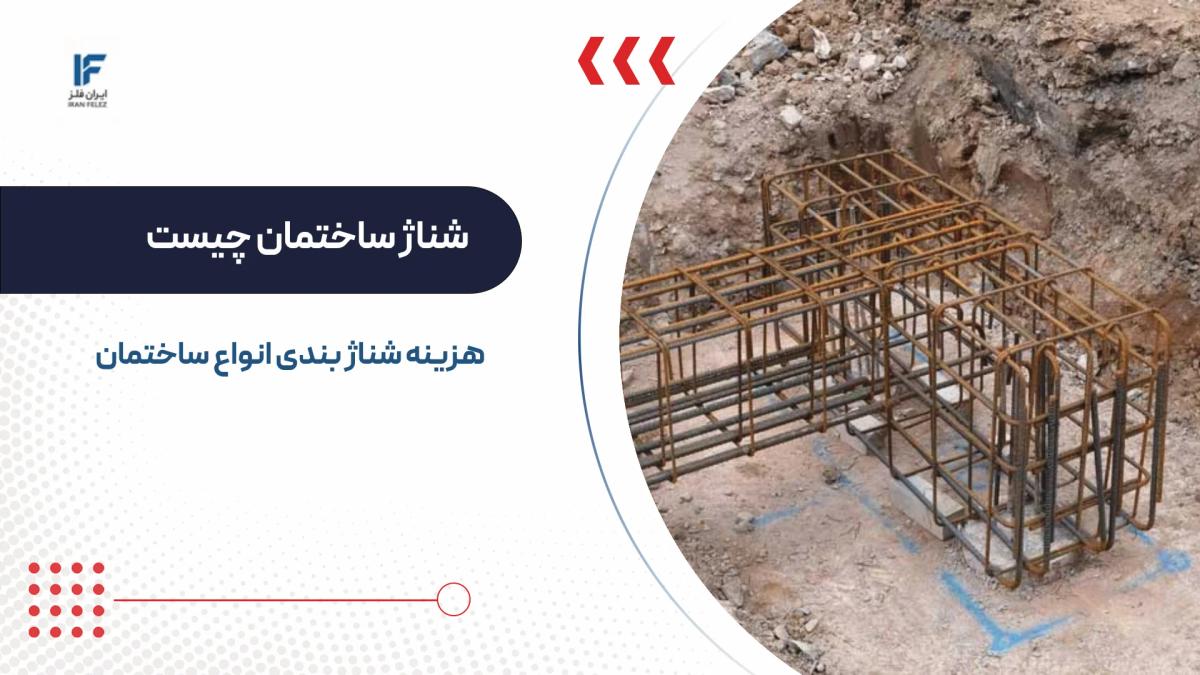

شناژ ساختمان چیست و چقدر هزینه دارد؟ اصول انواع آن

وقتی یک ساختمان در برابر زلزله مقاوم می ماند یا بارهای وارده را بدون ترک خوردگی و نشست تحمل می کند، پشت صحنه یک سیستم سازه ای منسجم در کار است. یکی از مهم ترین عناصر این سیستم، شناژ است؛ المانی که اغلب زیر خاک و داخل دیوار پنهان می ماند اما نقشی کلیدی در یکپارچگی سازه دارد. بسیاری از سازندگان، به ویژه در پروژه های ساختمان بنایی، اهمیت شناژ بندی را دست کم می گیرند و همین کم توجهی در زمان وقوع زلزله عواقب سنگینی به بار می آورد.

در این مقاله به زبان ساده و تخصصی توضیح می دهیم شناژ ساختمان چیست، هزینه اجرای آن برای ساختمان های یک تا چهار طبقه چقدر است، انواع مختلف آن کدامند و مراحل اجرا و اصول فنی آن چگونه است. اگر در حال احداث یا نظارت بر یک پروژه ساختمانی هستید، این اطلاعات برای تصمیم گیری درست درباره مصالح و هزینه ساختمان سازی ضروری است.

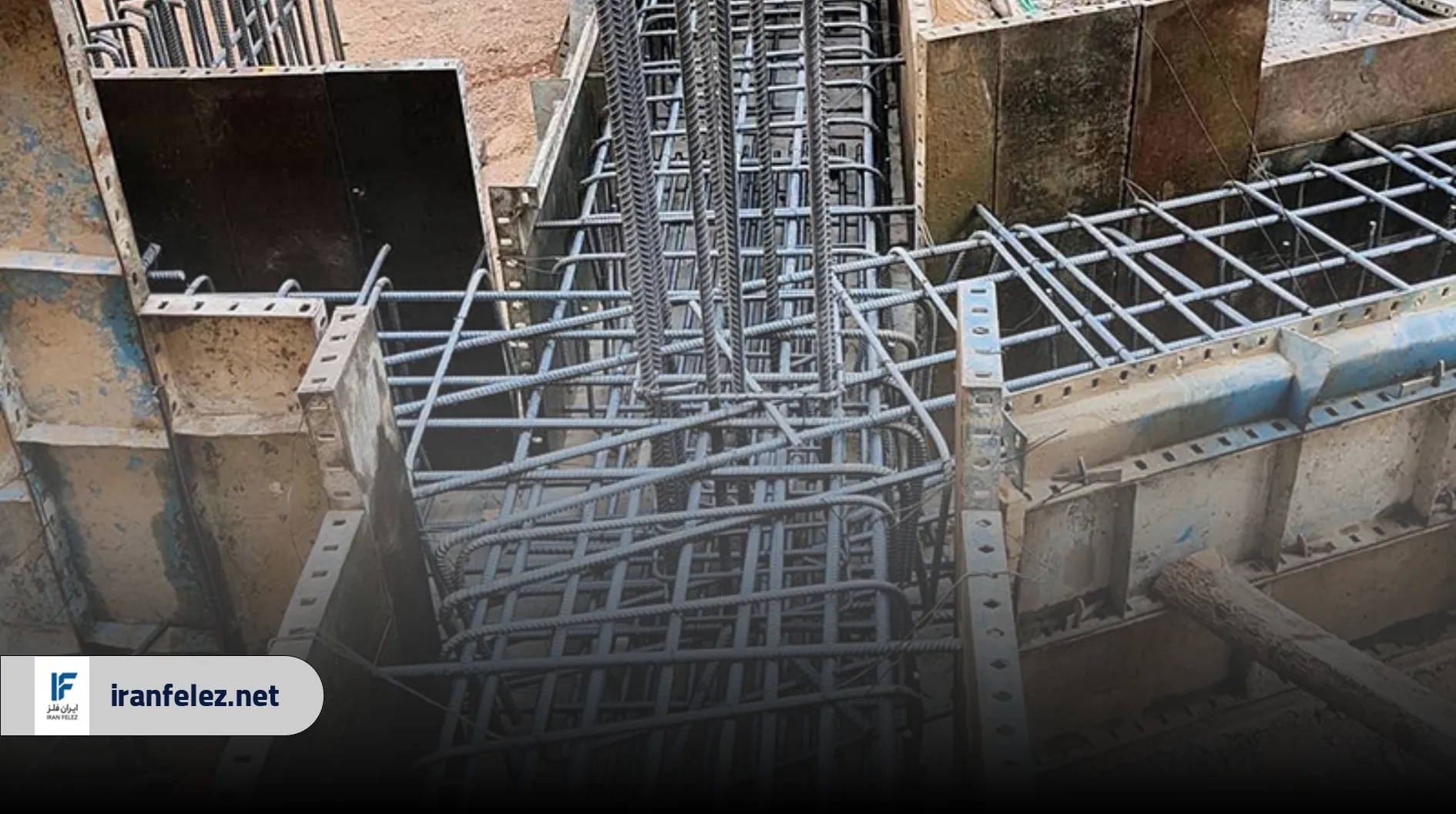

شناژ ساختمان چیست؟

شناژ یک عضو باربر افقی یا عمودی بتن آرمه است که وظیفه اتصال و یکپارچه سازی پی های مجزا یا دیوارهای بنایی را بر عهده دارد. در واقع شناژ بندی به معنای زنجیر کردن و دوختن فونداسیون های یک ساختمان به یکدیگر است تا کل سازه به صورت یکپارچه عمل کند.

در ساختمان های بنایی (آجری یا بلوکی) که فاقد اسکلت بتنی مستقل هستند، شناژ نقش محوری دارد. بدون شناژ، هر بخش از فونداسیون مستقل از بخش دیگر رفتار می کند و در هنگام بارگذاری غیریکنواخت یا زلزله، دیوارها از یکدیگر جدا شده و سازه فرو می ریزد. با اجرای شناژ، تمام پی های نقطه ای و نواری به هم متصل می شوند و از حرکت افقی و ناهماهنگ آن ها جلوگیری می شود.

شناژ معمولاً از بتن آرمه ساخته می شود. هسته اصلی آن میلگرد است که در کنار بتن، مقاومت کششی و فشاری لازم را تامین می کند. در ساختمان های قدیمی تر گاهی از تیرآهن یا چوب به عنوان شناژ استفاده می شد، اما امروزه استاندارد غالب در ایران، شناژ بتنی با آرماتوربندی استاندارد است.

کارکردهای اصلی شناژ:

• اتصال و یکپارچه سازی پی های عمودی و دیوارها
• توزیع یکنواخت بارهای وارده از ساختمان به فونداسیون
• جلوگیری از ترک خوردن و نشست ناهماهنگ دیوارها
• افزایش مقاومت سازه در برابر زلزله و نیروهای جانبی
• جلوگیری از جدا شدن اجزای سازه در اثر حرکات زمین

هزینه شناژ بندی ساختمان چقدر است؟

هزینه اجرای شناژ به چند عامل اصلی بستگی دارد: قیمت میلگرد در بازار، هزینه بتن و قالب بندی، دستمزد آرماتوربند و قالب بند، ابعاد شناژ بر اساس نقشه سازه، تعداد طبقات ساختمان و شهر محل اجرای پروژه. میلگرد به عنوان ستون فقرات هر سازه، نقشی تعیین کننده در کیفیت و دوام ساختمان دارد و یکی از اصلی ترین عوامل تاثیرگذار بر هزینه هر مترمربع ساخت و ساز است.

هزینه هایی که در شناژ بندی باید در نظر گرفت شامل این موارد است:

• قیمت میلگرد: بر اساس وزن مصرفی و قیمت روز بازار
• هزینه بتن: اگر قیمت بتن به علاوه پمپ بتن را مترمکعبی سه میلیون تومان در نظر بگیریم، هزینه بتن بین ۲۱۰ تا ۳۶۰ هزار تومان به ازای هر مترمربع زیربنا برآورد می شود.
• دستمزد اجرا: هزینه آرماتوربندی و قالب بندی به طور متوسط ۳۵۰ هزار تومان به ازای هر مترمربع است.

توجه داشته باشید که قیمت میلگرد در بازار ایران نوسانات فصلی و ماهانه دارد و هزینه نهایی شناژ بندی با تغییر قیمت میلگرد تغییر می کند. برای دریافت قیمت دقیق، حتماً از بازار جاری استعلام بگیرید.

هزینه شناژ ساختمان یک طبقه

برای یک ساختمان یک طبقه بنایی با زیربنای معمول (۱۰۰ تا ۱۵۰ مترمربع)، هزینه شناژ بندی شامل شناژ کف، شناژ کمری و شناژ سقف می شود.

در این ساختمان ها معمولاً از شناژ افقی در کف، شناژ کمری در ارتفاع حدود یک متر از کف و شناژ سقف در بالای دیوارها استفاده می شود. برای یک خانه یک طبقه معمولاً ۴ تا ۶ میلگرد طولی نمره ۱۴ یا ۱۶ در شناژ استفاده می شود و خاموت ها با میلگرد نمره ۸ یا ۱۰ در فاصله ۲۵ تا ۳۰ سانتی متر قرار می گیرند.

ابعاد متداول شناژ در ساختمان یک طبقه: عرض ۲۵ تا ۳۰ سانتی متر و ارتفاع ۳۰ تا ۴۰ سانتی متر است. با توجه به قیمت های فعلی مصالح و دستمزد، هزینه کل شناژ بندی یک ساختمان یک طبقه ۱۰۰ تا ۱۵۰ مترمربع در سال ۱۴۰۳ تا ۱۴۰۴ بین ۱۵۰ تا ۳۵۰ میلیون تومان برآورد می شود که بسته به شهر، قیمت روز میلگرد و کیفیت اجرا تفاوت دارد.

هزینه شناژ ساختمان دو طبقه

در ساختمان دو طبقه بنایی یا نیمه اسکلتی، علاوه بر شناژ کف و شناژ سقف طبقه اول، باید برای شناژ بین دو طبقه و شناژ سقف طبقه دوم هم هزینه در نظر گرفت. افزایش طبقه باعث می شود حجم میلگرد مصرفی و بتن بیشتر شود، چون بارهای وارده روی شناژهای پایین تر افزایش می یابد و ابعاد آن ها باید بزرگ تر باشد.

بر اساس یک برآورد کلی، فونداسیون و شناژ ساختمان از ابتدا تا پایان سفت کاری به ازای هر مترمربع زیربنا حدوداً ۵ تا ۶ میلیون تومان هزینه دارد. برای ساختمان دو طبقه با زیربنای ۱۵۰ تا ۲۰۰ مترمربع، هزینه شناژ بندی به تنهایی (بدون احتساب سایر بخش های فونداسیون) بین ۳۰۰ تا ۶۰۰ میلیون تومان برآورد می شود.

عوامل موثر بر این هزینه شامل ابعاد دهانه های بین ستون ها، جنس و کیفیت میلگرد مصرفی، عیار بتن انتخابی و نوع قالب بندی (چوبی یا فلزی) است.

هزینه شناژ ساختمان سه طبقه

با افزایش تعداد طبقه به سه، حجم شناژ بندی و الزامات فنی آن به شکل قابل توجهی بالا می رود. در این ساختمان ها علاوه بر شناژ کف و بین طبقات، احتمال نیاز به شناژهای عمودی (قائم) هم وجود دارد که مقاومت سازه را در برابر نیروهای جانبی افزایش می دهد.

برای یک ساختمان سه طبقه با زیربنای ۲۳۰ مترمربع زمین و ۶۹۰ مترمربع کل، هزینه شناژ، ستون و سقف حدود ۳ تا ۳.۸ میلیارد تومان است و با تغییر شهر، عیار بتن و وزن میلگرد حدود ۱۰ تا ۲۰ درصد نوسان ممکن است.

هزینه شناژ به تنهایی (بدون ستون و سقف) برای سه طبقه با زیربنای معمول ۵۰۰ میلیون تا یک میلیارد تومان برآورد می شود. این عدد با توجه به تغییرات قیمت میلگرد در بازار ایران ممکن است تفاوت چشمگیری داشته باشد.

بیشتر بخوانید: محاسبه انلاین میلگرد مصرفی ساختمان

هزینه شناژ ساختمان چهار طبقه

در ساختمان های چهار طبقه بنایی یا نیمه اسکلتی، اجرای شناژ بندی کامل و دقیق از نظر فنی الزامی تر است. الزامات مبحث ۸ و ۹ مقررات ملی ساختمان برای این دسته از سازه ها سخت گیرانه تر است و نظارت دقیق مهندس ناظر اجتناب ناپذیر است.

در این ساختمان ها تعداد سطوح شناژ افزایش می یابد: شناژ کف، شناژ بین هر طبقه و شناژ سقف آخر. هزینه ساخت یک ساختمان شش طبقه در سال ۱۴۰۳ حداقل ۲۰ میلیارد تومان برآورد می شود. با این تناسب، هزینه شناژ بندی ساختمان چهار طبقه با زیربنای ۲۰۰ تا ۳۰۰ مترمربع در هر طبقه، ۸۰۰ میلیون تا ۱.۵ میلیارد تومان تخمین زده می شود. این رقم به قیمت روز میلگرد، شهر محل اجرا، کیفیت نقشه سازه و سطح مکانیزاسیون اجرا بستگی مستقیم دارد.

انواع شناژ

شناژها بر اساس موقعیت در سازه و نوع کارکردشان به چهار دسته اصلی تقسیم می شوند:

شناژ عمودی

کلاف قائم (شناژ عمودی) به صورت عمودی در طول دیوارها اجرا می شود و معمولاً در ساختمان های چند طبقه با مصالح بنایی به کار می رود. در واقع از آن برای اتصال کلاف های افقی استفاده می کنند.

شناژبندی عمودی طوری است که از پایین به فونداسیون و از جهت بالایی به نوع افقی وصل می شود. شناژ عمودی برعکس نوع افقی آن در همه سازه ها اجرا نمی شود و الزامی در استفاده از آن نیست.

در ساخت شناژهای عمودی حداقل از ۴ میلگرد ۱۲ طولی آجدار استفاده می شود. نکته مهم در شناژهای عمودی این است که اگر به ستون ساختمان متصل نباشند، در این صورت تعداد میلگرد تا ۸ عدد افزایش پیدا می کند.

شناژ عمودی به ویژه در گوشه ها و تقاطع دیوارها اهمیت بالایی دارد. این نقاط آسیب پذیرترین قسمت های دیوارهای بنایی در برابر زلزله هستند و بدون کلاف عمودی، جدا شدن دیوارها از یکدیگر اجتناب ناپذیر است.

شناژ افقی

شناژ افقی رایج ترین و پرکاربردترین نوع شناژ در ساختمان های بنایی است. این نوع شناژ در سه سطح معمول از ساختمان اجرا می شود:

• شناژ کف (شناژ پی): در تراز پایین ترین سطح فونداسیون اجرا می شود و پی های نقطه ای یا نواری را به هم وصل می کند.
• شناژ کمری: در ارتفاع تقریباً یک متر از کف هر طبقه اجرا می شود و از گسترش ترک در دیوارها جلوگیری می کند.
• شناژ سقف (کلاف بالایی): بلافاصله زیر سقف هر طبقه اجرا می شود و دیوارها را قبل از تحمل بار سقف منسجم نگه می دارد.

شناژهای عمودی با فاصله ۵ متری از هم نصب می شوند و میان شناژهای افقی ۴ متر فاصله است. شناژ افقی در واقع کمربندی است که دور تا دور ساختمان کشیده می شود و نمی گذارد دیوارها به سمت بیرون متلاشی شوند.

شناژ مورب

شناژ مورب در گوشه های ساختمان و در کنار شناژهای افقی اجرا می شود. در ساختمان سازی، برای اینکه یک سازه محکم و مقاوم در برابر زلزله داشته باشیم، باید از شناژ مورب در کنار شناژ افقی استفاده کنیم. شناژ مورب به گونه ای ساخته شده است که میلگردگذاری در آن ها از پشت ساختمان شروع می شود و تا قسمت پایین فونداسیون ادامه دارد.

وظیفه اصلی شناژ مورب، تامین مقاومت در برابر نیروهای برشی و تورشی است که به ویژه در زمان زلزله در گوشه های ساختمان متمرکز می شوند. این نوع شناژ به شکل مثلثی در کنج های تقاطع دیوارها قرار می گیرد و به توزیع یکنواخت نیروها کمک می کند.

به همین خاطر اجرای شناژ مورب در کنار شناژهای افقی الزامی است تا کلاف سازی بیشتری حول محور پی های زیرین و بالایی انجام شود.

شناژ مخفی

شناژ مخفی یا همان شناژ سقف، درون سقف تیرچه بلوک قرار داده می شود. شناژ مخفی در واقع همان شناژ سقف است که برای افزایش قدرت صلیبی سازه استفاده می شود و محل آن درون سقف تیرچه بلوک است.

اجرای شناژ مخفی در سقف تیرچه بلوک برای سازه هایی با دهانه بزرگ و فواصل ۲ متری انجام می شود. این شناژها با دو میلگرد ۱۶ تقویت شده و به پایداری سازه کمک می کنند.

در سازه هایی که دهانه آن ها بیشتر از ۴ متر باشد، با فاصله های دو متری از این نوع شناژ استفاده می کنند.

شناژ مخفی از این نظر اهمیت دارد که در دید قرار نمی گیرد و پس از پایان اجرا قابل بازرسی نیست؛ به همین دلیل اجرای درست آن در مرحله ساخت و نظارت دقیق ضروری است.

شناژ کف ساختمان بنایی

شناژ کف در ساختمان های بنایی جایگاه ویژه ای دارد و بخشی از فونداسیون نواری محسوب می شود. شناژ جزوی از فونداسیون های نواری است که برای ایجاد اتصال میان پی های عمودی استفاده می شود.

در ساختمان بنایی بدون اسکلت، شناژ کف تنها اتصال افقی بین پایه های مجزا است. این شناژ باید قبل از شروع دیوار چینی به طور کامل اجرا و بتن آن به حد کافی عمل آوری شود.

نکات فنی مهم در اجرای شناژ کف:

• حداقل پوشش بتنی در پایین شناژ کف ۵ سانتی متر است
• محل قرارگیری آرماتورها باید با پاسنه (فاصله نگهدارنده یا اسپیسر) از کف قالب جدا بماند
• بتن ریزی باید یکجا و بدون وقفه انجام شود تا از ایجاد درز سرد جلوگیری شود

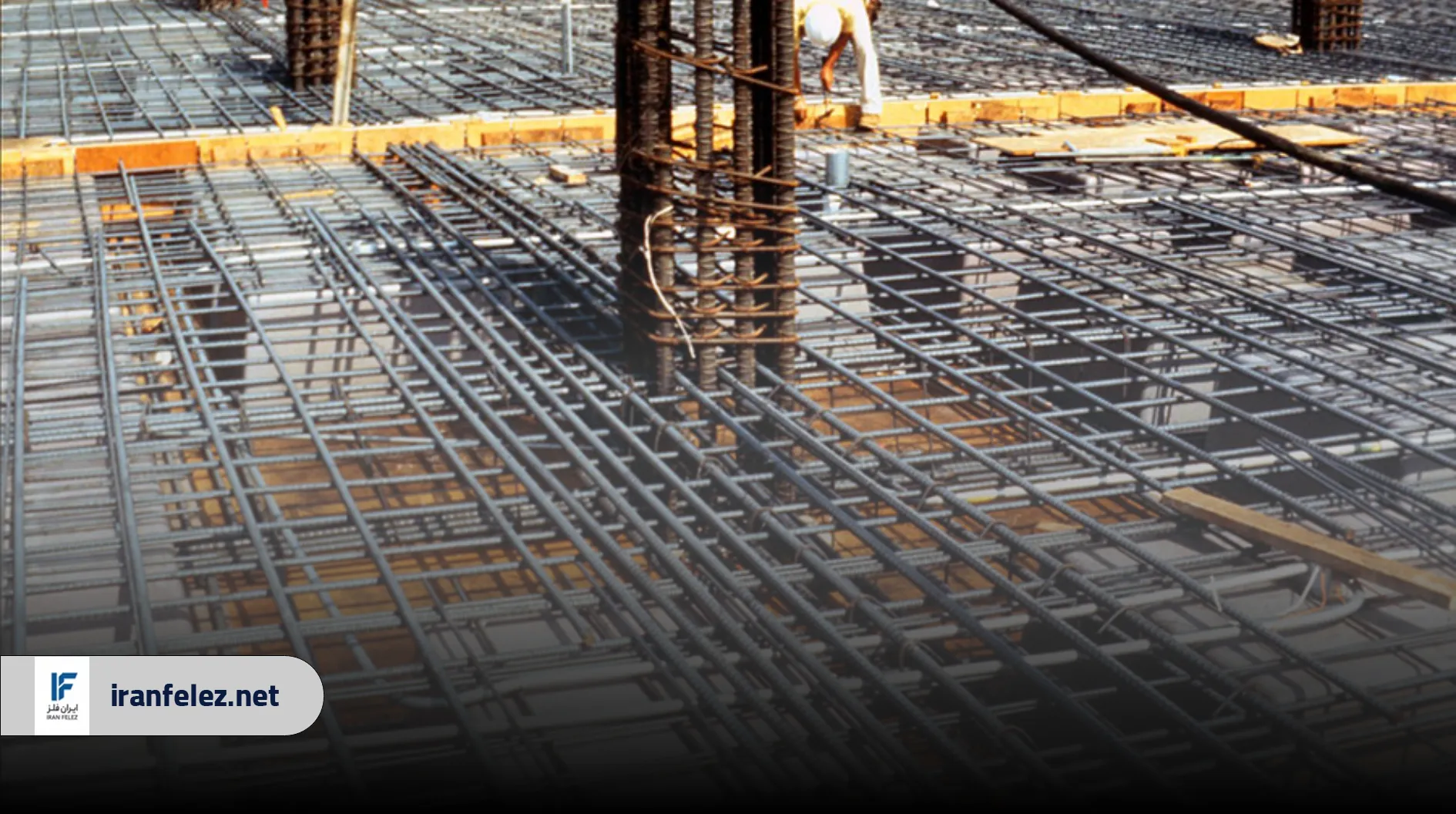

مراحل آرماتوربندی و اجرای شناژ

اجرای شناژ یک فرایند گام به گام است که هر مرحله باید با دقت و بر اساس نقشه های مهندس ساختمان انجام شود:

مرحله اول: مطالعه نقشه و محاسبات مهندسی

پیش از هرگونه اقدام اجرایی، انجام محاسبات دقیق مهندسی برای تعیین نوع، تعداد و قطر میلگردها ضروری است. این محاسبات باید با توجه به بارهای وارده بر سازه، نوع خاک محل پروژه، موقعیت شناژ در پلان سازه و آیین نامه های ملی ساختمان و استانداردهای مهندسی نظیر مبحث ۹ مقررات ملی ساختمان و آیین نامه بتن ایران (آبا) صورت گیرد.

در این مرحله مهندس محاسب سایز، تعداد و فاصله میلگردهای طولی، سایز و فاصله خاموت ها، ابعاد مقطع شناژ و طول وصله ها را مشخص می کند.

مرحله دوم: آماده سازی بستر

قبل از شروع آرماتوربندی، بستر شناژ باید آماده شود. این آماده سازی شامل خاکبرداری ترانشه به عمق و عرض مشخص شده در نقشه، تراکوب و کوبیدن کف ترانشه، اجرای بتن مگر (بتن لاغر) به ضخامت ۵ تا ۱۰ سانتی متر و نصب اسپیسر (پاسنه) برای تامین پوشش بتنی استاندارد است.

مرحله سوم: برش و خم کاری میلگردها

میلگردهای طولی و خاموت ها باید در کارگاه یا پیش از نصب، بر اساس لیست برش و خم مهندس محاسب آماده شوند. خم کردن میلگرد باید با ماشین خم (بندر) انجام شود نه با ضربه یا خم دستی. برای خاموت باید حداقل ۹۰ میلی متر برای خم در نظر گرفته شود.

مرحله چهارم: آرماتوربندی (اسکلت گذاری)

در این مرحله میلگردهای طولی در موقعیت تعیین شده کنار هم قرار می گیرند و خاموت ها در فواصل مشخص شده روی آن ها نصب می شوند. میلگردها با سیم آرماتور به یکدیگر بسته می شوند تا در حین بتن ریزی جابجا نشوند. برای ساخت شناژ عمودی حداقل از ۴ شاخه میلگرد از سایز ۱۲ نوع آجدار استفاده می کنند؛ اگر به ستون سازه متصل نباشد، می توان از ۸ شاخه میلگرد بهره گرفت.

مرحله پنجم: قالب بندی

قالب بندی برای شکل دادن به بتن و نگه داشتن آن تا زمان گیرش انجام می شود. قالب می تواند چوبی یا فلزی باشد. قالب های فلزی گران تر هستند اما کیفیت سطح بهتری ایجاد می کنند. قبل از بتن ریزی باید قالب ها از آلودگی پاک شده و با روغن قالب پوشش داده شوند.

مرحله ششم: بتن ریزی

بتن ریزی باید یکجا و بدون وقفه انجام شود. مراحل شناژبندی عمودی و افقی و همچنین مورب را می توان به شکل یکپارچه یا به صورت مرحله ای بتن ریزی نمود. در حین بتن ریزی، ویبره کردن (لرزاندن) بتن برای خروج حباب هوا الزامی است. ضخامت هر لایه بتن ریزی نباید از ۳۰ سانتی متر بیشتر باشد.

مرحله هفتم: عمل آوری بتن

پس از بتن ریزی، بتن باید به مدت حداقل ۷ تا ۱۴ روز عمل آوری شود. این کار با پوشاندن سطح بتن با گونی مرطوب یا نایلون و آب پاشی منظم انجام می شود. برداشتن قالب قبل از رسیدن بتن به مقاومت کافی ممنوع است.

مرحله هشتم: بازرسی و کنترل کیفیت

پس از برداشتن قالب، شناژ اجرا شده باید از نظر بدون حفره بودن، پوشش بتنی کافی، موقعیت آرماتورها و عدم وجود ترک کنترل شود. مهندس ناظر باید در این مرحله بازدید رسمی داشته باشد.

اصول شناژ بندی ساختمان

برای اجرای درست و موثر شناژ بندی، رعایت چند اصل کلی ضروری است:

• یکپارچگی شبکه: شناژها باید یک شبکه بسته و پیوسته تشکیل دهند. هیچ شناژی نباید در فضا معلق بماند یا اتصالش به شناژ دیگری قطع شود.
• تداوم میلگرد: در محل وصله میلگردها، طول وصله باید بر اساس آیین نامه میلگرد (حداقل ۴۵ برابر قطر میلگرد) رعایت شود. میلگردها نباید در نقطه حداکثر تنش وصله شوند.
• پوشش بتنی کافی: لایه بتنی روی میلگرد (پوشش بتن) باید حداقل ۴ تا ۵ سانتی متر باشد تا از زنگ زدگی میلگرد جلوگیری کند.
• رعایت ابعاد طرح: ابعاد شناژ نمی تواند کمتر از آنچه مهندس محاسب تعیین کرده باشد. کوچک کردن ابعاد برای صرفه جویی هزینه در واقع کاهش ایمنی ساختمان است.
• هماهنگی با نوع خاک: در خاک های سست یا با ظرفیت باربری پایین، ابعاد شناژ باید بزرگ تر باشد تا بتواند بار را به مساحت بیشتری از خاک منتقل کند.
• مستمر بودن بتن ریزی: بتن ریزی شناژ باید بدون وقفه انجام شود. درز سرد که در اثر وقفه در بتن ریزی ایجاد می شود، ضعف جدی در سازه است.

ابعاد شناژ ساختمان چگونه تعیین می شود؟

ابعاد شناژ توسط مهندس محاسب بر اساس محاسبات فنی تعیین می شود و نمی توان یک عدد ثابت برای همه پروژه ها ارائه داد. اما به طور کلی پارامترهای موثر در تعیین ابعاد شناژ شامل موارد زیر است:

• تعداد طبقات: هر چه ساختمان بلندتر باشد، بار روی شناژهای پایین تر بیشتر است و ابعاد باید بزرگ تر باشد.
• دهانه بین تکیه گاه ها: برای شناژهای افقی، پوشش بتن برای شناژهای افقی پایین ۵ سانتی متر و برای شناژهای قائم ۴.۵ سانتی متر است.
• نوع خاک: ظرفیت باربری خاک تعیین می کند چه مساحتی از خاک باید زیر شناژ قرار گیرد.
• منطقه لرزه خیزی: ساختمان های در مناطق پرخطر نیاز به شناژ بندی قوی تری دارند.

به عنوان یک راهنمای کلی، ابعاد رایج شناژ در ساختمان های بنایی معمولی به این شکل است:

این اعداد صرفاً یک راهنمای کلی هستند و ملاک اجرا نقشه های تایید شده توسط مهندس محاسب و ناظر است.

جمع بندی

شناژ یکی از اجزای حیاتی سازه است که نقش آن در ایمنی ساختمان، به ویژه در برابر زلزله، غیرقابل انکار است. این المان که اغلب پنهان از دیده باقی می ماند، تفاوت میان یک ساختمان مقاوم و یک ساختمان آسیب پذیر را رقم می زند.

هزینه شناژ بندی بسته به تعداد طبقات، قیمت روز میلگرد، شهر و کیفیت اجرا متفاوت است؛ برای یک طبقه از ۱۵۰ تا ۳۵۰ میلیون و برای چهار طبقه تا ۱.۵ میلیارد تومان متغیر است. اما مهم تر از هزینه، کیفیت اجراست؛ صرفه جویی در میلگرد یا کاهش ابعاد شناژ برای کاهش هزینه، ریسکی است که ارزش پذیرفتن را ندارد.

برای هر پروژه ساختمانی، پیش از شروع شناژ بندی حتماً با مهندس محاسب و ناظر مشورت کنید، نقشه های تایید شده را ملاک قرار دهید و از میلگرد استاندارد با کیفیت قابل اثبات استفاده کنید. برای اطلاع از قیمت روز میلگرد و مقایسه کارخانه های مختلف با کارشناسان ایران فلز در ارتباط باشید.
