در صنعت ساختمان سازی، میلگرد به تنهایی نمی تواند عملکرد سازه را تضمین کند. یکی از مهم ترین اجزای آرماتوربندی که نقش اساسی در پایداری ستون ها، تیرها و شناژها دارد، خاموت است. خاموت ارماتور نه تنها از جابه جایی میلگردهای طولی جلوگیری می کند، بلکه در برابر نیروهای برشی و پیچشی نیز مقاومت ایجاد می کند.
در میان انواع محصولات آهن آلات، خاموت یکی از پرکاربردترین اشکال میلگرد خمکاری شده است که در تمام عناصر بتنی ساختمان از فونداسیون تا سقف حضور دارد. انتخاب نوع، سایز و فاصله گذاری صحیح خاموت بر اساس نقشه های سازه ای و مقررات ملی ساختمان، یکی از الزامات اجرایی هر پروژه عمرانی محسوب می شود.
در این مقاله به صورت جامع توضیح می دهیم که خاموت چیست، انواع مختلف آن کدامند، در کجای سازه استفاده می شود و استانداردهای ملی درباره آن چه الزاماتی تعریف کرده اند.

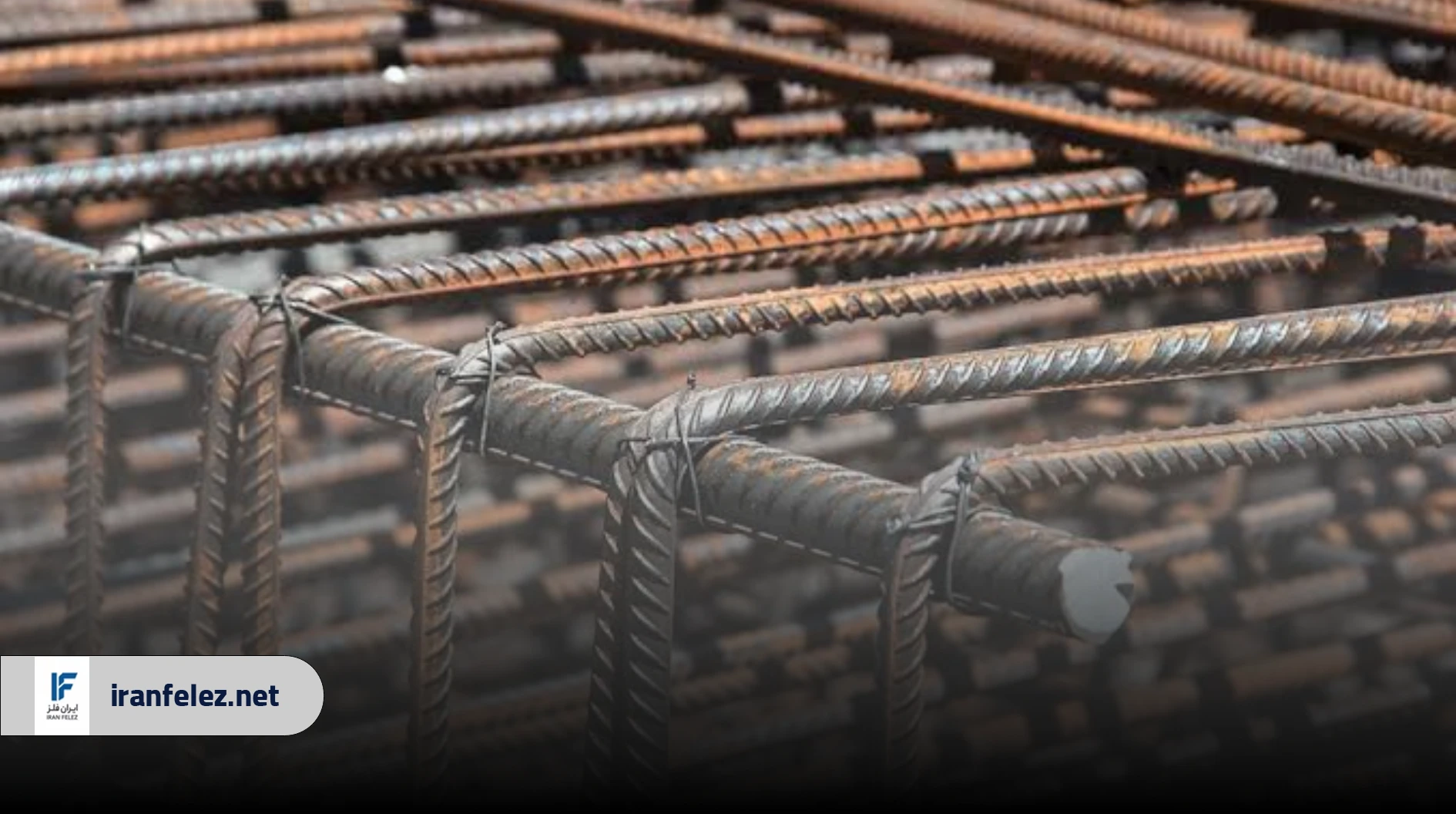

خاموت چیست؟
خاموت یک قطعه آرماتور خمکاری شده است که معمولا از میلگرد ساده یا آجدار ساخته می شود و به شکل حلقه، مربع، مستطیل یا اشکال هندسی دیگر در اطراف میلگردهای اصلی (طولی) قرار می گیرد. این قطعه در واقع نقش نگهدارنده و محصورکننده آرماتورهای طولی را بر عهده دارد و مانع از خارج شدن آنها از موقعیت مشخص شده در نقشه می شود.
خاموت ارماتور در کارگاه های خم کاری یا توسط اپراتورهای خمکاری به صورت دستی و نیمه ماشینی تولید می شود. در پروژه های بزرگ، خاموت ها با دستگاه های CNC تولید می شوند که دقت بالاتری دارند.
جنس خاموت معمولا از میلگرد با آلیاژ S220 (ساده) یا S400 (آجدار) است. انتخاب گرید مناسب بستگی به نوع سازه، بارگذاری و طراحی مهندس ناظر دارد. قطر خاموت معمولا بین 6 تا 16 میلیمتر است، اما در سازه های خاص ممکن است از قطرهای بیشتری استفاده شود.
وظیفه خاموت چیست؟
خاموت چندین وظیفه اساسی در سازه های بتن مسلح بر عهده دارد:
- مقاومت در برابر نیروهای برشی: در تیرها و ستون ها، بتن به تنهایی توانایی مقاومت در برابر نیروهای برشی را ندارد. خاموت این نیروها را تحمل می کند و از ترک خوردگی قطری در المان های بتنی جلوگیری می نماید.
- محصور کردن هسته بتنی: با احاطه کردن میلگردهای طولی، خاموت باعث می شود بتن هسته تحت فشار سه محوره قرار بگیرد. این پدیده که به آن محصورشدگی یا Confinement گفته می شود، مقاومت و شکل پذیری بتن را به شکل قابل توجهی افزایش می دهد.
- نگه داشتن میلگردهای طولی: خاموت از خمش و کمانش میلگردهای طولی در هنگام بارگذاری فشاری جلوگیری می کند. بدون خاموت، میلگردهای طولی تحت فشار زیاد کمانه می کنند و ظرفیت باربری ستون یا تیر از بین می رود.
- کمک به یکپارچگی سازه در برابر زلزله: در مناطق لرزه خیز مانند ایران، خاموت با ایجاد محصورشدگی کافی، باعث می شود سازه در هنگام زلزله به جای شکست ترد، رفتار شکل پذیر داشته باشد. این ویژگی در طراحی لرزه ای اهمیت بسیار بالایی دارد.
- کنترل عرض ترک: خاموت از گسترش ترک های کوچک در بتن جلوگیری می کند و به کنترل عرض ترک کمک می نماید.

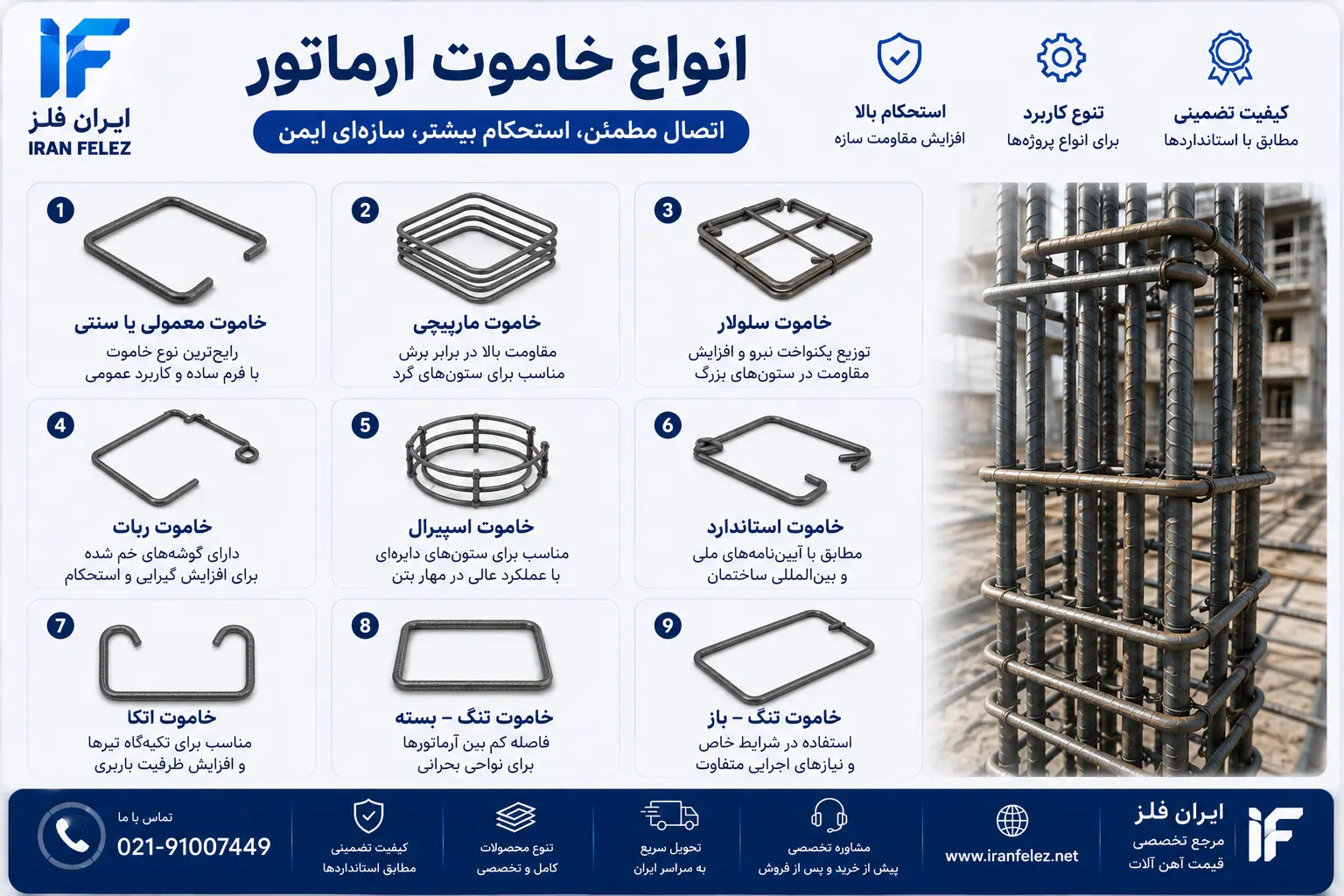

انواع خاموت ارماتور
- خاموت معمولی یا سنتی
- خاموت مارپیچی
- خاموت سلولار
- خاموت ربات
- خاموت اسپیرال
- خاموت استاندارد
- خاموت اتکا
- خاموت تنگ – بسته
- خاموت تنگ – باز
خاموت معمولی یا سنتی
خاموت معمولی ساده ترین و رایج ترین نوع خاموت در ساختمان سازی ایران است. این نوع خاموت به شکل مربع یا مستطیل ساخته می شود و دو سر آن به صورت قلاب 135 درجه یا 90 درجه خم می شوند. قلاب های 135 درجه برای سازه های لرزه ای الزامی است و مقاومت بهتری در برابر نیروهای زلزله فراهم می کند.
خاموت سنتی در ستون های مربع و مستطیلی و همچنین در تیرهای بتنی با مقطع مستطیلی کاربرد دارد. نحوه اجرای آن ساده است و نیازی به تجهیزات خاص ندارد، اما برای ستون های بزرگ یا شکل های غیرمعمول مناسب نیست.
خاموت مارپیچی
خاموت مارپیچی (Spiral Stirrup) از یک میلگرد پیوسته به شکل مارپیچ ساخته می شود و برای ستون های دایره ای کاربرد اصلی دارد. این نوع خاموت محصورشدگی بسیار بهتری نسبت به خاموت های معمولی ایجاد می کند زیرا در تمام ارتفاع ستون به صورت یکنواخت و پیوسته عمل می کند.
در سازه های لرزه ای، خاموت مارپیچ به دلیل ایجاد محصورشدگی بالاتر، ظرفیت شکل پذیری ستون را به طور چشمگیری افزایش می دهد. در پروژه های بزرگ مانند پل ها، سکوهای دریایی و ستون های ساختمان های بلندمرتبه، استفاده از این نوع خاموت معمول است.
خاموت سلولار
خاموت سلولار (Cellular Stirrup) در واقع شامل چند خاموت درهم تنیده شده است که برای مقاطع بزرگ و پهن مانند تیرهای عریض یا دیوارهای برشی کاربرد دارد. این نوع آرایش، توزیع یکنواخت تری از میلگردهای عرضی در کل مقطع ایجاد می کند.
خاموت ربات
خاموت ربات یا خاموت CNC به خاموت هایی گفته می شود که با دستگاه های خمکاری اتوماتیک ساخته می شوند. دقت ابعادی این خاموت ها بسیار بالاتر از نمونه های دستی است. در پروژه های بزرگ عمرانی و ساختمان های بلند، استفاده از خاموت ربات به دلیل سرعت تولید، یکنواختی ابعادی و کاهش ضایعات میلگرد توجیه اقتصادی دارد.
خاموت اسپیرال
خاموت اسپیرال شبیه به خاموت مارپیچی است اما تفاوت در گام و شکل هندسی آن وجود دارد. اسپیرال معمولا برای پایه های پل، شمع ها و ستون های دایروی با قطر بزرگ به کار می رود. فاصله دورها (Pitch) در طراحی اسپیرال بر اساس محاسبات سازه ای تعیین می شود.
خاموت استاندارد
خاموت استاندارد به خاموتی گفته می شود که مطابق آیین نامه های سازه ای مانند ACI 318 یا مبحث نهم مقررات ملی ساختمان ایران طراحی و اجرا شده باشد. الزامات استاندارد شامل حداقل قطر، حداکثر فاصله، نوع قلاب و نحوه اتصال می شود.
خاموت اتکا
خاموت اتکا (U-Stirrup) به شکل حرف U است و معمولا در تیرهایی که از یک سمت به دیوار یا تیر اصلی متکی هستند استفاده می شود. این نوع خاموت در محل های اتصال و ناحیه تکیه گاهی کاربرد دارد و در طراحی های خاص برای مقاومت در برابر نیروی برش تکیه گاهی استفاده می شود.
خاموت تنگ بسته
خاموت تنگ بسته یک حلقه کامل است که دو انتهای آن به هم متصل می شوند. این نوع خاموت بیشترین محصورشدگی را ایجاد می کند و در ناحیه های بحرانی سازه مانند انتهای ستون ها و محل اتصال تیر به ستون (مفصل پلاستیک) اجبارا استفاده می شود. در آیین نامه های لرزه ای، استفاده از خاموت تنگ بسته با قلاب 135 درجه در این نواحی الزامی است.
خاموت تنگ باز
خاموت تنگ باز برخلاف نوع بسته، یک سر آن باز می ماند. این نوع خاموت در شرایطی استفاده می شود که اجرای خاموت بسته ممکن نباشد یا شرایط بارگذاری کمتر سختگیرانه باشد. در مناطق غیر بحرانی تیرها و در شرایط بارگذاری ساده کاربرد دارد، اما در سازه های لرزه خیز کاربرد محدودتری دارد.
نحوه استفاده از خاموت ارماتور در ساختمان سازی
نحوه اجرای خاموت در ساختمان سازی شامل چند مرحله کلیدی است:
- مرحله اول: برش و خمکاری: میلگرد با قطر مشخص شده در نقشه برش می خورد و با دستگاه یا به صورت دستی خم می شود. دقت در زاویه خم، طول قلاب و ابعاد داخلی خاموت اهمیت زیادی دارد.
- مرحله دوم: قرار دادن روی میلگردهای طولی: خاموت ها روی میلگردهای طولی از پیش نصب شده قرار می گیرند و با مفتول آرماتوربندی (سیم آرماتور) بسته می شوند.
- مرحله سوم: رعایت فاصله: فاصله بین خاموت ها بر اساس نقشه سازه ای تعیین می شود. در نواحی بحرانی (مثلا انتهای ستون ها) فاصله کمتر است و در نواحی میانی ممکن است فاصله بیشتری داشته باشند.
- مرحله چهارم: کنترل پوشش بتن: رعایت پوشش بتن (Cover) در اطراف خاموت الزامی است. استفاده از اسپیسر یا لقمه های بتنی برای نگه داشتن آرماتور در موقعیت صحیح ضروری است.
اندازه خاموت ستون
سایز خاموت ستون بر اساس چندین پارامتر تعیین می شود:
| ابعاد ستون (سانتیمتر) | قطر خاموت معمول (میلیمتر) | فاصله خاموت در ناحیه بحرانی | فاصله در ناحیه میانی |
|---|---|---|---|
| تا 30×30 | 8 | 8 تا 10 سانتیمتر | 15 تا 20 سانتیمتر |
| 30×30 تا 50×50 | 10 | 8 تا 12 سانتیمتر | 15 تا 20 سانتیمتر |
| 50×50 تا 70×70 | 12 | 10 تا 14 سانتیمتر | 20 تا 25 سانتیمتر |
| بزرگ تر از 70×70 | 14 تا 16 | بر اساس طراحی | بر اساس طراحی |
توجه: اعداد فوق مقادیر تقریبی و رایج در اجرا هستند. طراحی دقیق باید توسط مهندس سازه و بر اساس آیین نامه انجام شود.
حداقل قطر خاموت مطابق مقررات ملی ساختمان برای ستون ها 8 میلیمتر است. طول ناحیه بحرانی در ستون ها معمولا برابر با بزرگ ترین مقطع ستون، یک ششم ارتفاع خالص ستون یا 45 سانتیمتر (هر کدام بیشتر باشد) در نظر گرفته می شود.
کاربردهای خاموت میلگرد در سازه های بتنی
خاموت برای ستون
ستون بحرانی ترین عضو سازه از نظر اجرای خاموت است. در ستون ها، خاموت با فاصله بندی مشخص در سه ناحیه اجرا می شود: ناحیه بالایی (نزدیک به سقف)، ناحیه میانی و ناحیه پایینی (نزدیک به کف یا شناژ). در ناحیه های بالایی و پایینی که به عنوان نواحی بحرانی لرزه ای شناخته می شوند، فاصله خاموت کمتر و تراکم آن بیشتر است.
برای ستون های با مقطع بزرگ، علاوه بر خاموت اصلی، از خاموت های فرعی (تنگ های داخلی) نیز استفاده می شود تا تمام میلگردهای طولی در فاصله مناسب توسط خاموت نگه داشته شوند. مطابق مقررات ملی ساختمان، هر میلگرد طولی باید در گوشه یک خاموت یا در فاصله حداکثر 15 سانتیمتر از یک میلگرد نگه داشته شده قرار داشته باشد.
خاموت برای سقف
در سقف های بتنی دال گسترده، خاموت به شکل میلگردهای عرضی و طولی که به صورت مشبک چیده می شوند استفاده می شود. در دال های مسطح، خاموت های برشی (Shear Stud) در اطراف ستون ها برای مقاومت در برابر برش پانچ اجرا می شوند.
در سقف های دال و تیرچه، خاموت های تیرچه بخش جدایی ناپذیر این سیستم سقفی هستند. جزئیات آرماتوربندی خاموت در سقف بستگی به نوع سیستم سقفی، بار وارده و دهانه دارد.
خاموت در تیر بتنی
تیرها از نظر نیروی برشی حساس هستند و خاموت نقش اصلی در مقاومت برشی تیر دارد. در ناحیه های تکیه گاهی تیر که نیروی برش بیشتر است، فاصله خاموت کمتر و در ناحیه میانی که نیروی برش کاهش می یابد، فاصله می تواند بیشتر باشد.
برای تیرهایی با عرض بیشتر، استفاده از خاموت های دوشاخه ای یا چندشاخه ای توصیه می شود تا توزیع یکنواخت تری در مقطع ایجاد شود. قطر خاموت در تیرها معمولا 8 تا 14 میلیمتر است که بستگی به ابعاد تیر و بار وارده دارد.
خاموت برای شناژ
شناژ یا نوار پی، المانی است که در پایه ساختمان اجرا می شود و وظیفه اتصال پی های جداگانه را بر عهده دارد. خاموت در شناژ معمولا با سایزهای کوچک تر (8 تا 10 میلیمتر) و با فاصله بیشتر نسبت به ستون اجرا می شود، زیرا نیروهای وارده به شناژ معمولا کمتر از ستون و تیر اصلی است.
در شناژها که به عنوان تیرهای پی عمل می کنند، خاموت در کنترل ترک ناشی از جمع شدگی بتن و نشست های ناهمگون پی نیز نقش دارد.
خاموت در فونداسیون
در فونداسیون های شبکه ای و نواری، خاموت به صورت میلگردهای عرضی برای نگه داشتن میلگردهای طولی و ایجاد یکپارچگی شبکه آرماتور اجرا می شود. در شمع ها و پی های عمیق، خاموت مارپیچی یا دایره ای کاربرد اصلی دارد.
در کیسون ها و ستون های شمع بتنی، خاموت های دایروی یا اسپیرال با فاصله بندی مشخص اجرا می شوند تا از تجمع خرابی در هنگام زلزله جلوگیری شود.
مقررات ملی ساختمان در رابطه با استفاده از خاموت
مبحث نهم مقررات ملی ساختمان ایران (طرح و اجرای ساختمان های بتن آرمه) الزامات دقیقی برای طراحی و اجرای خاموت تعریف کرده است:
حداقل قطر خاموت: در ستون ها حداقل 8 میلیمتر و در تیرها حداقل 6 میلیمتر الزامی است.
حداکثر فاصله خاموت در ستون های لرزه ای: در نواحی بحرانی، فاصله خاموت نباید از کوچکترین مقدار زیر تجاوز کند:
- 8 برابر قطر کوچکترین میلگرد طولی
- 24 برابر قطر خاموت
- نصف کوچکترین بعد مقطع ستون
- 10 سانتیمتر
الزامات قلاب خاموت: در سازه های لرزه ای، قلاب خاموت ها باید 135 درجه با طول مستقیم حداقل 6 برابر قطر خاموت (و نه کمتر از 75 میلیمتر) باشد. استفاده از قلاب 90 درجه در نواحی بحرانی مجاز نیست.
پوشش بتن روی خاموت: حداقل پوشش بتن برای خاموت در ستون ها و تیرهای داخل ساختمان 40 میلیمتر و در اعضای در معرض رطوبت یا خاک 50 تا 75 میلیمتر است.
الزامات ناحیه بحرانی ستون: طول ناحیه بحرانی در ستون ها برابر بزرگترین مقدار زیر است:
- بزرگترین بعد مقطع ستون
- یک ششم ارتفاع خالص ستون
- 450 میلیمتر
آرایش خاموت در مقاطع بزرگ: اگر فاصله بین میلگردهای گوشه در خاموت اصلی بیش از 150 میلیمتر باشد، باید از خاموت های فرعی یا کمربندهای میلگرد استفاده شود.
مطابق استاندارد 2800 ایران (آیین نامه طراحی ساختمان ها در برابر زلزله)، در سازه های با شکل پذیری متوسط و زیاد، الزامات سخت تری برای فاصله بندی و نوع خاموت اعمال می شود که رعایت آنها در مناطق لرزه خیز ایران الزامی است.
نکات کلیدی خرید و انتخاب خاموت ارماتور از دید کارشناسان ایران فلز
انتخاب خاموت مناسب برای هر پروژه ساختمانی نیازمند توجه به چند نکته اساسی است که فعالان صنعت ساخت و ساز باید آنها را در نظر بگیرند:
کیفیت میلگرد پایه: کیفیت خاموت مستقیما به کیفیت میلگردی که از آن ساخته شده وابسته است. میلگردی که برای ساخت خاموت استفاده می شود باید دارای گواهینامه آزمایشگاهی و مطابق استاندارد ISIRI 3132 باشد. میلگردهای بی کیفیت در هنگام خم کاری ترک می خورند یا بعد از خم شکننده می شوند.
دقت ابعادی: خاموت هایی که ابعاد آنها با نقشه مطابقت ندارند، می توانند باعث ناهمگونی در پوشش بتن شوند. خاموت هایی که با دستگاه CNC تولید می شوند دقت ابعادی بسیار بهتری دارند.
خاموت با زاویه قلاب مناسب: در بازار ایران، متاسفانه هنوز بخشی از خاموت ها با قلاب 90 درجه تولید می شوند که برای نواحی لرزه ای مجاز نیست. هنگام خرید حتما بر قلاب 135 درجه تاکید کنید.
تولید کارگاهی در مقابل کارخانه ای: خاموت های تولید شده در کارخانه های آرماتوربندی مکانیزه کیفیت یکنواخت تری دارند. اگر پروژه شما در مقیاس بزرگ است، استفاده از خاموت های کارخانه ای و CNC می تواند هم در کیفیت و هم در هزینه صرفه جویی ایجاد کند.
ایران فلز توصیه می کند که پیش از سفارش خاموت، نقشه های سازه ای پروژه را در اختیار مهندس محاسب قرار دهید و لیست دقیق سایز، قطر، تعداد و شکل خاموت ها را از او دریافت کنید. این اطلاعات به شما امکان می دهد که خرید دقیق تری داشته باشید و از ضایعات و هزینه های اضافی جلوگیری کنید.
جمع بندی
خاموت یکی از اجزای حیاتی آرماتوربندی در ساختمان های بتنی است که وظیفه اصلی آن مقاومت در برابر نیروهای برشی، محصور کردن هسته بتنی و نگه داشتن میلگردهای طولی است. انواع مختلف خاموت از معمولی و مارپیچی تا اسپیرال و سلولار، هر کدام برای کاربردهای خاصی طراحی شده اند و انتخاب نوع مناسب باید بر اساس طراحی سازه ای انجام شود.
رعایت مقررات ملی ساختمان و استاندارد 2800 در طراحی و اجرای خاموت به ویژه در مناطق لرزه خیز ایران از ضروریات است. فاصله بندی صحیح، قلاب 135 درجه و استفاده از میلگرد با کیفیت استاندارد، سه اصل اجرایی مهمی هستند که نباید در هیچ پروژه ای نادیده گرفته شوند.
برای خرید میلگرد مناسب جهت ساخت خاموت یا دریافت مشاوره درباره انتخاب گرید و سایز مناسب، با کارشناسان ایران فلز در تماس باشید. ما آماده ارائه مشاوره تخصصی و استعلام قیمت به روز برای انواع میلگرد مورد نیاز پروژه های شما هستیم.
