در اجرای سازه های بتن مسلح، یکی از حساس ترین مراحل کار، اتصال صحیح میلگردها به یکدیگر است. وقتی طول میلگرد موجود برای پوشش کامل یک المان سازه ای کافی نباشد، ناچار باید دو میلگرد را به هم وصل کرد. این همان چیزی است که در صنعت ساختمان با نام اورلب میلگرد یا وصله میلگرد شناخته می شود.

اورلب میلگرد اگر به درستی اجرا نشود، می تواند پیوستگی مسیر انتقال نیرو را در آرماتور مختل کند و خطر جدی برای ایمنی سازه به وجود بیاورد. به همین دلیل، آیین نامه های ساختمانی از جمله مبحث نهم مقررات ملی ساختمان ایران، ضوابط دقیقی برای طول اورلب، محل اتصال و نحوه اجرای آن تعریف کرده اند.

در این مقاله از ایران فلز، با زبان ساده و کاربردی توضیح می دهیم که اورلب میلگرد چیست، انواع آن کدامند، طبق آیین نامه چه ضوابطی دارد و جدول کامل طول اورلب میلگرد برای قطرهای مختلف چگونه است.

اورلب میلگرد چیست؟

اورلب میلگرد به ناحیه ای گفته می شود که در آن دو میلگرد به صورت موازی و کنار هم قرار می گیرند تا نیرو از یک میلگرد به میلگرد دیگر منتقل شود. این انتقال نیرو از طریق چسبندگی بین میلگرد و بتن اطراف آن صورت می گیرد، نه از طریق تماس مستقیم دو میلگرد با هم.

به عبارت ساده تر، در اورلب میلگرد، بتن پیوند خورده به دور هر دو میلگرد، نقش واسط انتقال نیرو را ایفا می کند. به همین دلیل است که طول این ناحیه همپوشانی اهمیت حیاتی دارد؛ هرچه این طول کمتر از حد مجاز باشد، میزان بتن درگیر در انتقال نیرو کاهش یافته و احتمال لغزش یا گسیختگی اتصال بالا می رود.

در واقع، در بسیاری از پروژه های ساختمانی، مشکلات ناشی از اورلب ناکافی از مهم ترین دلایل خرابی های سازه ای پس از زلزله بوده است. این موضوع نشان می دهد که رعایت دقیق ضوابط اورلب میلگرد نه یک توصیه، بلکه یک الزام فنی است.

محل اورلب میلگرد

انتخاب محل صحیح برای اجرای اورلب میلگرد به همان اندازه طول اورلب اهمیت دارد. طبق اصول مهندسی سازه، وصله میلگردها باید در نواحی ای انجام شود که کمترین تنش را تحمل می کنند. در غیر این صورت، تمرکز وصله در نقاط پراسترس می تواند به خرابی موضعی و سپس انهدام کلی سازه منجر شود.

در ستون ها، محل مناسب اورلب معمولا در یک سوم میانی ارتفاع ستون (بین دو تیر) است، جایی که لنگر خمشی در کمترین مقدار خود قرار دارد. در تیرها، وصله آرماتور کششی (آرماتور پایین تیر) باید در نواحی ای صورت گیرد که لنگر خمشی در آن ناحیه منفی است یا به صفر نزدیک است.

در فونداسیون ها نیز محل اورلب باید دور از لبه های پی و نواحی با تمرکز تنش انتخاب شود. همچنین طبق ضوابط آیین نامه، تعداد وصله ها در هر مقطع باید محدود باشد؛ معمولا نباید بیش از نصف آرماتورهای یک مقطع به طور همزمان وصله شوند.

یک قانون کلی که در اکثر آیین نامه های معتبر دنبال می شود این است که وصله های مجاور باید حداقل به فاصله 1.3 برابر طول اورلب از یکدیگر قرار گیرند تا از تجمع وصله در یک محل جلوگیری شود.

اورلب میلگرد طبق آیین نامه

اتصال دولبه میلگرد باید مطابق با مشخصات مهندسی دقیق طراحی و اجرا شود تا بهترین عملکرد سازه ای حاصل شود. اگر این اتصال به درستی اجرا نشود، استحکام سازه کاهش یافته و خطر خرابی آن افزایش می یابد.

در ایران، ضوابط اورلب میلگرد در مبحث نهم مقررات ملی ساختمان، بند 9-21-4 تعریف شده است (استاندارد ملی ISIRI 3132 ایران). علاوه بر این، آیین نامه بتن ایران (ACI 318 ایرانی) و استاندارد ACI 318 آمریکایی نیز در بسیاری از پروژه ها مرجع اصلی هستند. با وجود تفاوت هایی در جزئیات این آیین نامه ها، اصول کلی حاکم بر اورلب میلگرد در همه آنها مشترک است:

طول اورلب باید حداقل 40 برابر قطر میلگرد باشد. به عنوان مثال برای میلگرد با قطر 12 میلی متر، طول اورلب حداقل 480 میلی متر خواهد بود.
میلگردهای وصله شده باید با سیم آرماتوربندی یا روش های معادل به یکدیگر مهار شوند تا موقعیت آنها در حین بتن ریزی تغییر نکند.
فاصله بین میلگردهای وصله شده نباید بیش از یک پنجم طول اورلب یا 150 میلی متر باشد.
در نواحی با تراکم آرماتور بالا، ضریب افزایشی به طول اورلب اعمال می شود تا از اطمینان کافی در انتقال نیرو برخوردار باشد.
طراحی چیدمان اورلب باید توسط مهندس ناظر تایید و در نقشه های اجرایی به صراحت مشخص شده باشد.
طول اورلب مورد نیاز با توجه به مقاومت مشخصه بتن (fc)، تنش تسلیم فولاد (fy)، موقعیت میلگرد در مقطع و تراکم آرماتور محاسبه می شود.

در هر حال، مشورت با مهندس ساختمان پروژه برای تطبیق ضوابط اورلب با الزامات خاص طرح الزامی است.

انواع اورلب میلگرد

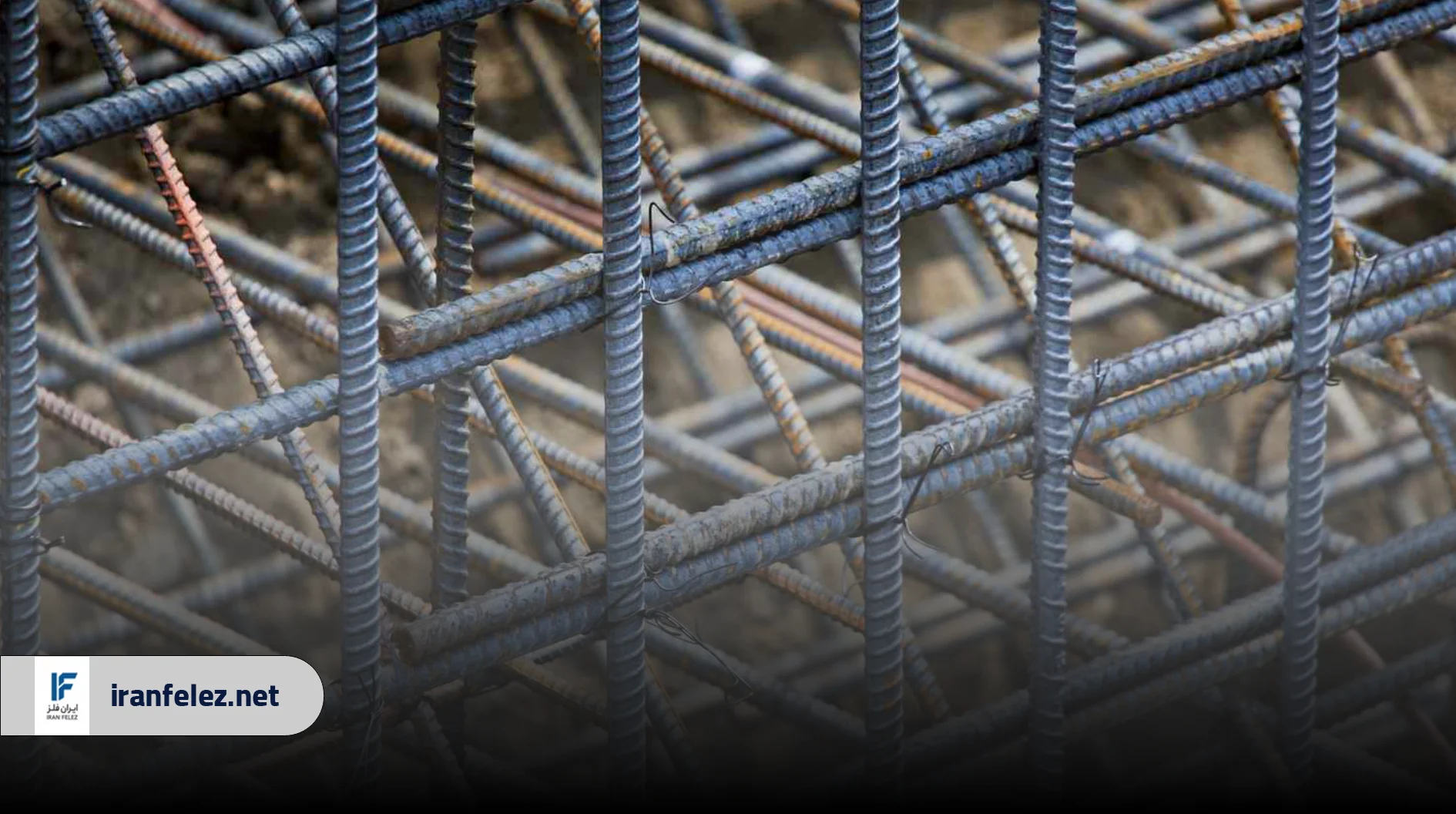

اورلب اتصال با سیم

رایج ترین و ساده ترین روش اورلب میلگرد در ایران، استفاده از سیم آرماتوربندی برای مهار دو میلگرد در کنار یکدیگر است. در این روش، دو میلگرد به صورت موازی و با همپوشانی کافی کنار هم قرار می گیرند و با سیم ببند در چند نقطه به هم بسته می شوند.

این روش هیچ نیروی محوری را به تنهایی از میلگرد به میلگرد منتقل نمی کند؛ بلکه نگه دارنده موقعیت میلگردها است و انتقال نیرو اصلی از طریق چسبندگی با بتن انجام می شود. از مزایای این روش می توان به سهولت و سرعت اجرا، عدم نیاز به تجهیزات خاص و هزینه پایین اشاره کرد. این روش در فونداسیون ها، تیرها، دیوارها و ستون های ساختمان های معمولی کاربرد گسترده دارد.

اورلب اتصال با سیم

اورلب اتصال از طریق جوشکاری

در این روش، دو میلگرد به صورت کنار هم و موازی قرار گرفته و با جوشکاری در ناحیه همپوشانی به یکدیگر متصل می شوند. جوشکاری باید توسط جوشکار ماهر و با رعایت استانداردهای جوشکاری فولاد انجام شود.

باید توجه داشت که جوشکاری میلگرد، در صورتی که با مشخصات فنی صحیح انجام نشود، می تواند به کاهش مقاومت فولاد در ناحیه اتصال منجر شود. به همین دلیل، آیین نامه ها استفاده از جوشکاری برای وصله میلگرد را مشروط به بررسی جوش پذیری نوع فولاد و رعایت دستورالعمل های دقیق اجرایی می دانند. این روش بیشتر در پروژه های صنعتی و نظامی که نیاز به اتصالات با کیفیت بالا دارند استفاده می شود.

جوشکاری انتهای میلگرد

جوشکاری انتهای میلگرد یا اتصال از طریق جوش سر به سر نوعی است که در آن انتهای دو میلگرد دقیقا رو به روی هم قرار گرفته و با جوش به هم متصل می شوند. در این روش برخلاف اورلب معمولی، نیازی به ناحیه همپوشانی وجود ندارد و طول تلف شده میلگرد به حداقل می رسد.

این اتصال نیازمند آماده سازی دقیق انتهای میلگردها، تراز بودن دقیق آنها و استفاده از روش های کنترل کیفی جوش است. در سازه های بلند مرتبه، پل ها و پروژه های خاص که بهینه سازی مصرف آرماتور اهمیت دارد، این روش به کار می رود.

اتصال مکانیکی

اتصال مکانیکی یا کوپلر میلگرد، روشی پیشرفته برای وصله آرماتور است که در آن از یک قطعه فلزی استوانه ای شکل (کوپلر) برای اتصال انتهای دو میلگرد استفاده می شود. انتهای میلگردها داخل کوپلر قرار گرفته و با پیچ یا روش تورق محکم می شوند.

مزیت اصلی اتصال مکانیکی این است که نیازی به ناحیه همپوشانی ندارد و می توان در هر نقطه از میلگرد، حتی در نواحی با تنش بالا، وصله انجام داد. این روش برای میلگردهای با قطر بالا (مانند میلگرد 25، 28 و 32) که اورلب سنتی آنها نیازمند طول های بسیار زیادی است، بسیار مقرون به صرفه و عملی است.

اورلب میلگرد فونداسیون

اورلب میلگرد در فونداسیون باید با دقت بیشتری اجرا شود، زیرا فونداسیون اولین حلقه در زنجیره انتقال بار از سازه به زمین است. هر نقص در اورلب آرماتور فونداسیون می تواند به گسترش ترک ها در پی و در نهایت به نشست ناهمگون ساختمان منجر شود.

در فونداسیون نواری و گسترده، آرماتورهای طولی در هر دو جهت باید با طول اورلب کافی به هم وصل شوند. معمولا طول اورلب در فونداسیون برابر با طول مهاری کششی (ld) در نظر گرفته می شود که خود تابعی از قطر میلگرد، مقاومت بتن و نوع آرماتور است.

در پی های عمیق و شمع ها نیز اورلب میلگرد در محل اتصال قفسه آرماتور باید طبق نقشه اجرایی و با رعایت حداقل طول مهاری اجرا شود. نکته مهم این است که در شرایط بتن ریزی زیر آب یا در خاک های با سولفات بالا، ضرایب اصلاحی بر طول اورلب اعمال می شود.

اورلب میلگرد ستون

اورلب میلگرد در ستون یکی از حساس ترین بخش های اجرایی هر سازه ای است. ستون ها علاوه بر بار فشاری، در زلزله دچار خمش و تناوب فشار-کشش می شوند. به همین دلیل، اورلب میلگرد ستون باید با رعایت دقیق ضوابط آیین نامه لرزه ای انجام شود.

طبق آیین نامه، اورلب آرماتور طولی ستون نباید در ناحیه بحرانی (محدوده مفصل پلاستیک) قرار گیرد. این ناحیه معمولا در ابتدا و انتهای ستون، در فاصله ای معادل بزرگ ترین بعد مقطع یا یک ششم ارتفاع آزاد ستون قرار دارد. وصله آرماتور ستون باید در یک سوم میانی ارتفاع ستون اجرا شود.

همچنین در ستون های دارای آرماتور زیاد، باید دقت شود که همه میلگردها به طور همزمان وصله نشوند؛ بلکه وصله ها به صورت متناوب (یک در میان) انجام شود تا یکپارچگی مقطع حفظ شود.

جدول اورلب میلگرد

جدول زیر طول اورلب میلگردها را برای بتن با مقاومت C25 و میلگرد نوع S400 نشان می دهد. این جدول بر اساس استاندارد مقررات ملی ساختمان ایران تنظیم شده و مقادیر آن برای شرایط معمول ساختمان سازی کاربرد دارد. در شرایط خاص مانند محیط های خورنده، بارگذاری دینامیکی یا آرماتورهای با پوشش اپوکسی، مقادیر جدول باید توسط مهندس طراح اصلاح شود.

طول اورلب میلگردها با بتن C25 و میلگرد S400

قطر میلگرد	اندازه ستون و دیوار (cm)	آرماتور بالا - تیر و فونداسیون (cm)	آرماتور پایین - تیر و فونداسیون (cm)
Ф8	40	55	40
Ф10	50	65	50
Ф12	60	80	60
Ф14	70	90	70
Ф16	80	105	80
Ф18	90	120	90
Ф20	100	130	100
Ф22	140	180	140
Ф25	160	205	160
Ф28	175	230	175
Ф32	200	265	200

همانطور که در جدول مشاهده می شود، با افزایش قطر میلگرد، طول اورلب مورد نیاز نیز به نسبت افزایش می یابد. همچنین آرماتور بالای تیر به دلیل شرایط بتن ریزی در بالای تیر (رطوبت و هوا در زیر آرماتور بالا تجمع می کند) نیازمند طول اورلب بیشتری نسبت به آرماتور پایین است.

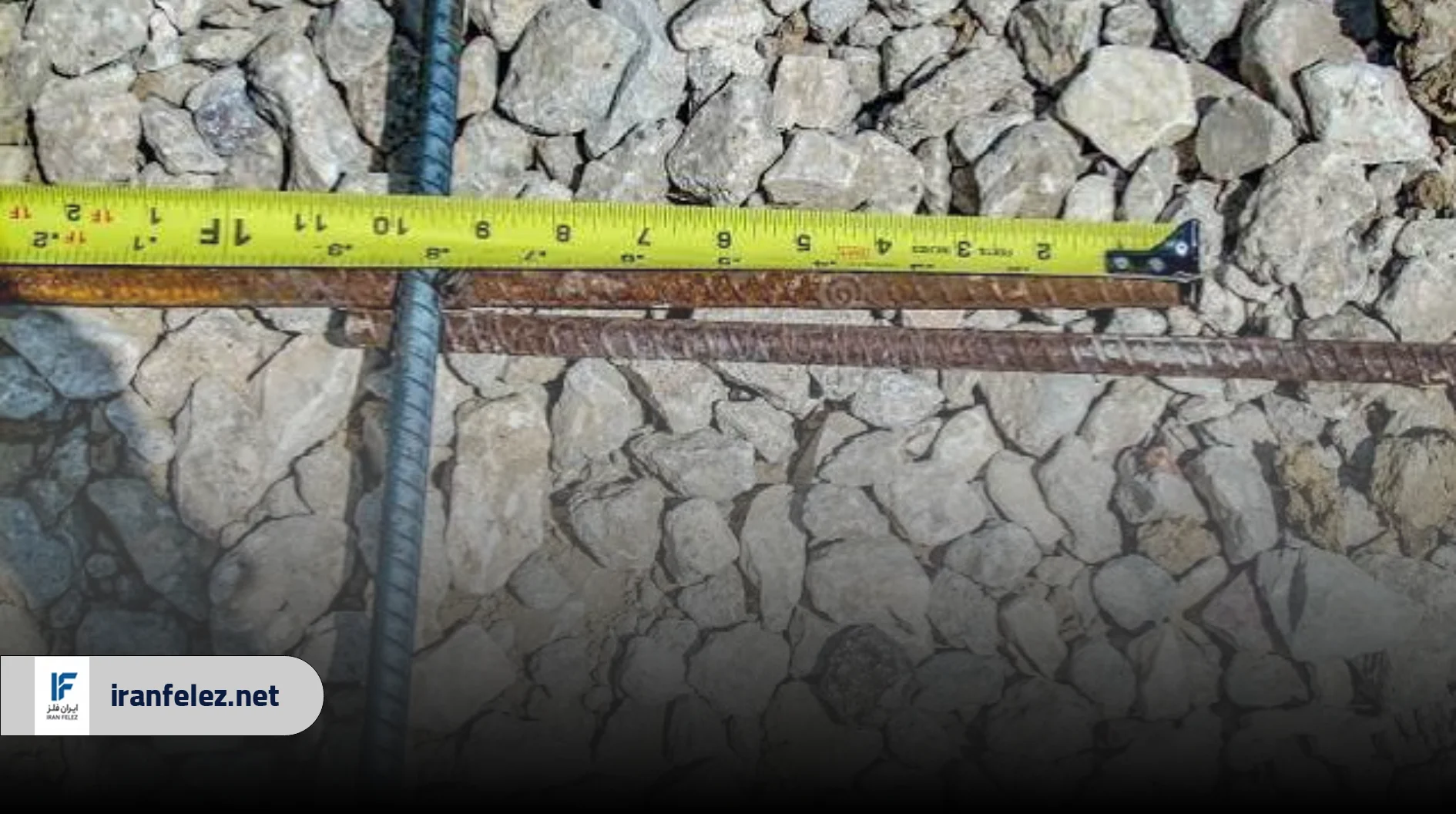

اورلب میلگرد 8

میلگرد 8 یا Ф8 با قطر 8 میلی متر، معمولا در دیوارهای غیرباربر، تیرچه های سقف کرمیت، خاموت های ستون های سبک و آرماتورهای تقسیم استفاده می شود. طول اورلب این میلگرد در ستون و دیوار 40 سانتی متر و در آرماتور پایین تیرها و فونداسیون ها نیز 40 سانتی متر است. در آرماتور بالای تیرها طول اورلب به 55 سانتی متر می رسد. با توجه به کاربرد این میلگرد در المان های ظریف تر، دقت در رعایت این طول ها اهمیت ویژه ای دارد.

اورلب میلگرد 8

اورلب میلگرد 10

میلگرد 10 یا Ф10 با قطر 10 میلی متر در آرماتورهای توزیع دیوارها، تیرهای کوچک، خاموت های تیر و ستون و کف دال ها به کار می رود. طول اورلب آن در ستون و دیوار 50 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 50 سانتی متر و در آرماتور بالای تیرها 65 سانتی متر است. این میلگرد در ساختمان های کوچک مسکونی بسیار پرکاربرد است.

اورلب میلگرد 12

میلگرد 12 یا Ф12 یکی از رایج ترین سایزهای میلگرد در ساختمان سازی ایران است و در تیرها، دال ها، ستون های سبک و دیوارهای باربر کاربرد گسترده دارد. طول اورلب این میلگرد در ستون و دیوار 60 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 60 سانتی متر و در آرماتور بالای تیرها 80 سانتی متر است. توجه به تفاوت 20 سانتی متری بین آرماتور بالا و پایین تیر در اجرا بسیار مهم است.

اورلب میلگرد 14

میلگرد 14 یا Ф14 در آرماتورگذاری ستون های ساختمان های چند طبقه، تیرهای اصلی و فونداسیون های نواری ساختمان های متوسط استفاده می شود. طول اورلب آن در ستون و دیوار 70 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 70 سانتی متر و در آرماتور بالای تیرها 90 سانتی متر است. با توجه به افزایش طول اورلب نسبت به میلگرد 12، مدیریت جانمایی وصله ها در این سایز اهمیت بیشتری دارد.

اورلب میلگرد 16

میلگرد 16 یا Ф16 در ستون های اصلی ساختمان های چند طبقه، تیرهای اصلی با دهانه متوسط تا بلند و فونداسیون های گسترده استفاده می شود. طول اورلب این میلگرد در ستون و دیوار 80 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 80 سانتی متر و در آرماتور بالای تیرها 105 سانتی متر است. این سایز میلگرد در ساختمان های 4 تا 8 طبقه بسیار متداول است.

اورلب میلگرد 18

میلگرد 18 یا Ф18 در ستون های سازه های بلندتر، تیرهای اصلی با بارگذاری سنگین و پی های ساختمان های میانه استفاده می شود. طول اورلب آن در ستون و دیوار 90 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 90 سانتی متر و در آرماتور بالای تیرها 120 سانتی متر است. اجرای دقیق اورلب در این سایز، به ویژه در ستون های مرکزی ساختمان، تاثیر مستقیم بر ایمنی کل سازه دارد.

اورلب میلگرد 20

میلگرد 20 یا Ф20 در ستون های اصلی ساختمان های بلند، شمع ها، تیرهای عمیق و فونداسیون های تحت بار سنگین به کار می رود. طول اورلب این میلگرد در ستون و دیوار 100 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 100 سانتی متر و در آرماتور بالای تیرها 130 سانتی متر است. با رسیدن به این قطر، در بسیاری از پروژه ها استفاده از اتصال مکانیکی (کوپلر) به عنوان جایگزین اورلب سنتی مورد بررسی قرار می گیرد.

اورلب میلگرد 22

میلگرد 22 یا Ф22 یکی از سایزهای تخصصی است که عمدتا در سازه های صنعتی، پل ها، ستون های اصلی ساختمان های بلندمرتبه و فونداسیون های تحت بار محوری زیاد استفاده می شود. طول اورلب این میلگرد به طور قابل توجهی افزایش می یابد: در ستون و دیوار 140 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 140 سانتی متر و در آرماتور بالای تیرها 180 سانتی متر است. این جهش قابل توجه در طول اورلب نسبت به میلگرد 20، یکی از دلایل اصلی استفاده از کوپلر در این سایز به بالاست.

اورلب میلگرد 25

میلگرد 25 یا Ф25 در المان های سازه ای با بارگذاری بسیار سنگین مانند ستون های اصلی برج ها، شمع های گروهی، دیوارهای برشی و تیرهای تراز بندی استفاده می شود. طول اورلب در ستون و دیوار به 160 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 160 سانتی متر و در آرماتور بالای تیرها به 205 سانتی متر می رسد. در اکثر پروژه های بزرگ، به دلیل طول اورلب بالا و مشکلات تراکم آرماتور، استفاده از اتصال مکانیکی توصیه می شود.

اورلب میلگرد 28

میلگرد 28 یا Ф28 در پروژه های عمرانی بزرگ از جمله پل ها، سدها، تونل ها و برج های اداری و مسکونی بلند مرتبه کاربرد دارد. طول اورلب این میلگرد در ستون و دیوار به 175 سانتی متر، در آرماتور پایین تیرها و فونداسیون ها 175 سانتی متر و در آرماتور بالای تیرها به 230 سانتی متر می رسد. با توجه به طول بسیار زیاد اورلب، تراکم آرماتور در ناحیه وصله می تواند عبور و تراکم بتن را مختل کند؛ به همین دلیل در این سایز، کوپلر میلگرد راهکار فنی و اقتصادی تری محسوب می شود.

اورلب میلگرد 32

میلگرد 32 یا Ф32 بزرگ ترین سایز متداول در پروژه های ساختمانی و عمرانی ایران است و در المان های سازه ای با بارگذاری فوق سنگین استفاده می شود. طول اورلب این میلگرد در ستون و دیوار به 200 سانتی متر (2 متر)، در آرماتور پایین تیرها و فونداسیون ها 200 سانتی متر و در آرماتور بالای تیرها به 265 سانتی متر (بیش از 2.5 متر) می رسد.

این طول های اورلب بسیار زیاد در عمل ایجاد مشکلات جدی می کنند: مصرف بسیار بالای میلگرد در ناحیه وصله، تراکم شدید آرماتور، دشواری در بتن ریزی و لرزاندن بتن. به همین دلیل، برای میلگرد 32 و بالاتر، استفاده از اتصال مکانیکی (کوپلر) نه تنها از نظر فنی برتر است، بلکه از نظر اقتصادی نیز اغلب مقرون به صرفه تر خواهد بود.

جمع بندی

اورلب میلگرد یکی از جزئیات اجرایی است که تاثیر مستقیم بر ایمنی و دوام سازه دارد. رعایت طول های اورلب مندرج در جداول آیین نامه برای هر قطر میلگرد، انتخاب محل مناسب وصله در نواحی با تنش پایین و اجرای صحیح مهار میلگردها با سیم، پایه های اصلی یک اورلب ایمن و مطمئن هستند.

جدول ارائه شده در این مقاله، مرجع عملی خوبی برای اجرا در پروژه های با بتن C25 و میلگرد S400 است. با این حال، در شرایط خاص از جمله مناطق با لرزه خیزی بالا، محیط های خورنده و سازه های با بارگذاری سنگین، باید حتما با مهندس ناظر مشورت شود تا طول اورلب بر اساس محاسبات دقیق تر تعیین گردد.
