هر ساختمانی، از یک خانه ویلایی ساده تا یک برج چند ده طبقه، زندگی خود را از پایین ترین نقطه آغاز می کند؛ جایی که دیده نمی شود اما تمام بار سازه روی آن تکیه دارد. فونداسیون یا شالوده ساختمان همین نقطه حیاتی است. طراحی درست آن، طول عمر بنا را تضمین می کند و طراحی نادرست آن، حتی یک سازه ظاهراً محکم را به خطر می اندازد.
در ایران، با توجه به تنوع شرایط زمین شناسی کشور، از دشت های نرم جنوب تا خاک های سنگی شمال و مناطق لرزه خیز، انتخاب نوع فونداسیون مناسب یکی از تصمیم های کلیدی هر پروژه ساختمانی است. اشتباه در این تصمیم می تواند به نشست، ترک خوردگی، یا حتی فروپاشی سازه منجر شود.
در این مقاله از ایران فلز، با زبانی ساده و کاربردی، مفهوم فونداسیون را توضیح می دهیم، انواع آن را از نظر عمق، عملکرد و متریال بررسی می کنیم، و ارتباط هر یک با مصالح فلزی و ساختاری مانند میلگرد و پروفیل های فولادی را روشن می سازیم.

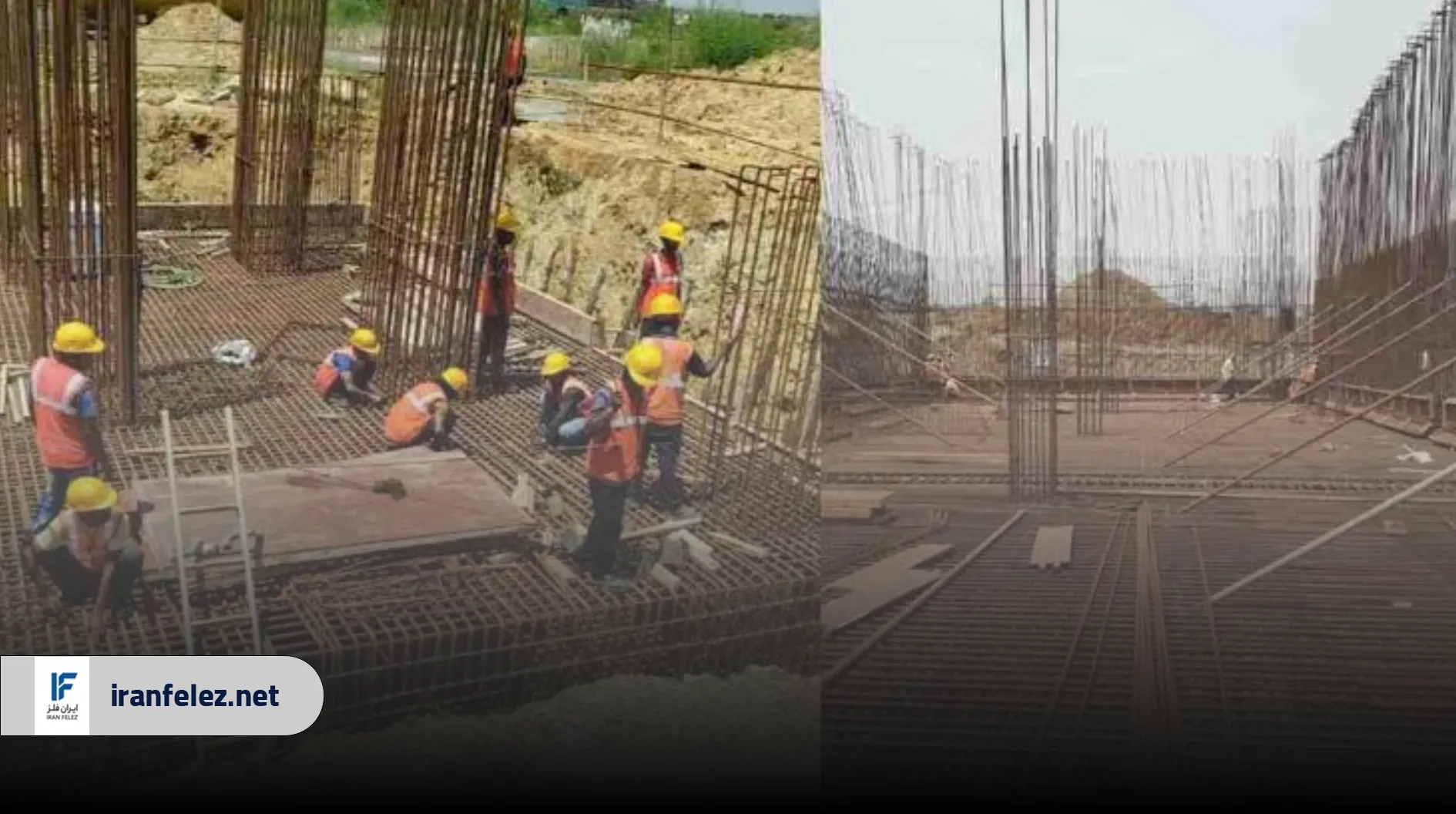

فونداسیون چیست؟
فونداسیون یا شالوده، پایین ترین بخش سازه است که وظیفه انتقال بار ساختمان به زمین را بر عهده دارد. به زبان ساده تر، فونداسیون پل ارتباطی میان سازه و خاک است؛ بار ثقلی ستون ها، دیوارها، سقف ها، وزن ساکنین و اثاثیه، و همچنین نیروهای جانبی مانند باد و زلزله، همه از طریق فونداسیون به زمین منتقل می شوند.
فونداسیون باید دو شرط اساسی را برآورده کند: اول اینکه فشار وارد بر خاک از ظرفیت باربری مجاز خاک بیشتر نشود، و دوم اینکه نشست ساختمان در محدوده مجاز باقی بماند و یکنواخت باشد. نشست ناهمگون، یعنی نشست متفاوت در نقاط مختلف پی، از خطرناک ترین پدیده هایی است که می تواند سازه را از شکل انداخته و به آن آسیب بزند.
از منظر مهندسی، طراحی فونداسیون با مطالعه ژئوتکنیک آغاز می شود. آزمایش خاک، تعیین سطح آب زیرزمینی، بررسی خاک های متورم شونده یا فروریختنی، و شناخت ظرفیت باربری لایه های مختلف زمین، همه از پیش نیازهای طراحی دقیق پی هستند. پس از این مرحله، مهندس سازه با توجه به وزن کل ساختمان، شرایط زمین و مقررات ملی ساختمان، نوع و ابعاد فونداسیون را تعیین می کند که برای گرفتن پایان کار ساختمان اجرای درست طبق نظر کارشناس واجب است.
در ایران، آیین نامه 2800 (آیین نامه طراحی ساختمان ها در برابر زلزله) و مبحث هفتم مقررات ملی ساختمان، الزامات طراحی پی را تعریف می کنند. رعایت این الزامات، به خصوص در مناطق زلزله خیز، ضروری است.
بررسی انواع فونداسیون ساختمان (شالوده)
انواع فونداسیون ساختمان را می توان از چند منظر دسته بندی کرد. رایج ترین دسته بندی بر اساس عمق قرارگیری پی نسبت به سطح زمین است:
- فونداسیون سطحی
- فونداسیون عمیق
- فونداسیون نیمه عمیق
- فونداسیون ویژه
- فونداسیون منفرد
- فونداسیون شناور
- فونداسیون پیش ساخته (آماده)
در ادامه هر یک از این انواع را به تفکیک بررسی می کنیم.
فونداسیون سطحی
فونداسیون سطحی رایج ترین نوع پی در ساخت و سازهای معمول است. این نوع فونداسیون در عمق کمی از سطح زمین، معمولاً بین 0.5 تا 3 متر، قرار می گیرد و بار ساختمان را مستقیم به لایه های سطحی خاک منتقل می کند.
شرط اصلی استفاده از فونداسیون سطحی این است که لایه های سطحی خاک ظرفیت باربری کافی داشته باشند. اگر خاک سطحی سست، نرم یا متورم شونده باشد، این نوع پی مناسب نیست.
فونداسیون های سطحی خود به چند دسته تقسیم می شوند:
- پی منفرد (تکی): زیر هر ستون به صورت مستقل قرار می گیرد. ساده ترین و اقتصادی ترین گزینه برای ساختمان های سبک روی خاک با ظرفیت باربری متوسط تا خوب است.
- پی نواری: زیر دیوارهای باربر یا ردیفی از ستون ها به صورت یک نوار پیوسته اجرا می شود. در ساختمان های بنایی و دیوار باربر بسیار رایج است.
- پی گسترده (رادیه): یک صفحه بتنی مسلح زیر تمام ساختمان اجرا می شود و فشار را به طور یکنواخت روی کل سطح زمین توزیع می کند. برای خاک های با ظرفیت باربری پایین یا ساختمان هایی که پی های منفرد آن ها بیش از نصف سطح را اشغال می کنند، استفاده می شود.
در اجرای فونداسیون سطحی، میلگرد بتن آرمه نقش اساسی دارد. میلگرد آجدار A3 رایج ترین گزینه برای آرماتوربندی پی های بتنی در ایران است.
فونداسیون عمیق
فونداسیون عمیق زمانی به کار می رود که لایه های سطحی خاک ظرفیت باربری کافی برای تحمل بار ساختمان را ندارند و باید بار را به لایه های عمیق تر و محکم تر زمین منتقل کرد. معیار کلی این است که عمق پی از عرض آن بیشتر باشد، اما در عمل فونداسیون عمیق از چند متر تا بیش از 50 متر عمق می رسد.
مهم ترین نوع فونداسیون عمیق، شمع (Pile) است. شمع ها ستون هایی باریک و بلند هستند که در زمین فرو می روند و بار را از طریق اصطکاک جانبی یا تکیه گاه نوک یا هر دو به زمین منتقل می کنند.
- شمع کوبیدنی: شمع های پیش ساخته از بتن، فولاد یا چوب که با دستگاه شمع کوب در زمین کوبیده می شوند. این روش در زمین های نرم و مرطوب بسیار کاربرد دارد.
- شمع درجا: در این روش، ابتدا گمانه ای در زمین حفر می شود، سپس آرماتور گذاشته شده و بتن ریخته می شود. شمع های درجا در مناطق شهری که ارتعاش کوبش شمع ممکن است به سازه های مجاور آسیب بزند، ترجیح داده می شوند.
در ساختمان های بلند مرتبه ایران، مانند برج های تهران، کرج و اصفهان، استفاده از شمع های بتنی درجا با قطر 60 تا 120 سانتیمتر و عمق 15 تا 30 متر رایج است. مصرف میلگرد در این سازه ها بسیار قابل توجه است و استفاده از میلگرد با گرید A3 و حتی A4 در شمع های باربر اصلی مرسوم است که باعث افزایش هزینه ساخت ساختمان میشود.
فونداسیون نیمه عمیق
فونداسیون نیمه عمیق حد واسط میان فونداسیون سطحی و عمیق است. عمق آن معمولاً بین 3 تا 10 متر است، جایی که لایه سطحی خاک ضعیف است اما رسیدن به لایه های محکم عمیق نیز هزینه بر است.
رایج ترین نمونه فونداسیون نیمه عمیق، پایه های سنکی یا شفت ها هستند؛ المان های کوتاه و قطور که بین شمع و پی سطحی قرار دارند. همچنین فونداسیون های چاهکی (Caisson های کوتاه) در این دسته جای می گیرند.
این نوع پی در مناطقی که لایه باربر خوب در عمق متوسط قرار دارد، مانند برخی مناطق تهران که لایه بنتونیت یا خاک نرم چند متری روی سنگ بستر یا گراول محکم وجود دارد، کاربرد مناسبی دارد. طراحی این فونداسیون نیاز به مطالعه دقیق خاک دارد تا عمق دقیق لایه مناسب شناسایی شود.
فونداسیون ویژه
فونداسیون ویژه برای شرایط خاص طراحی می شود؛ شرایطی که پی های معمول پاسخگو نیستند. این دسته شامل طیف متنوعی از راه حل های مهندسی است:
- فونداسیون بر روی زمین بهسازی شده: در مواردی که خاک طبیعی ضعیف است، با روش هایی مانند تراکم دینامیکی، تزریق، ستون های سنگی، یا خاک آهک می توان ظرفیت خاک را افزایش داد و سپس از پی سطحی استفاده کرد.
- فونداسیون خرپایی: در ساختمان هایی که محل ستون ها نامنظم یا بارها بسیار متمرکز است، از خرپاهای فولادی برای توزیع بار به پی استفاده می شود.
- فونداسیون برای سازه های صنعتی: برج های مخابراتی، دکل های انتقال برق، مخازن صنعتی، و پل ها نیاز به فونداسیون های خاصی دارند که در برابر نیروهای کشش، فشار جانبی، و بارهای دینامیک مقاوم باشند.
- فونداسیون ضد ارتعاش: برای ماشین آلات سنگین صنعتی مانند توربین ها و پرس ها، که ارتعاشات آن ها باید کنترل و جذب شود، فونداسیون های ویژه با جاذب های ارتعاش طراحی می شوند.

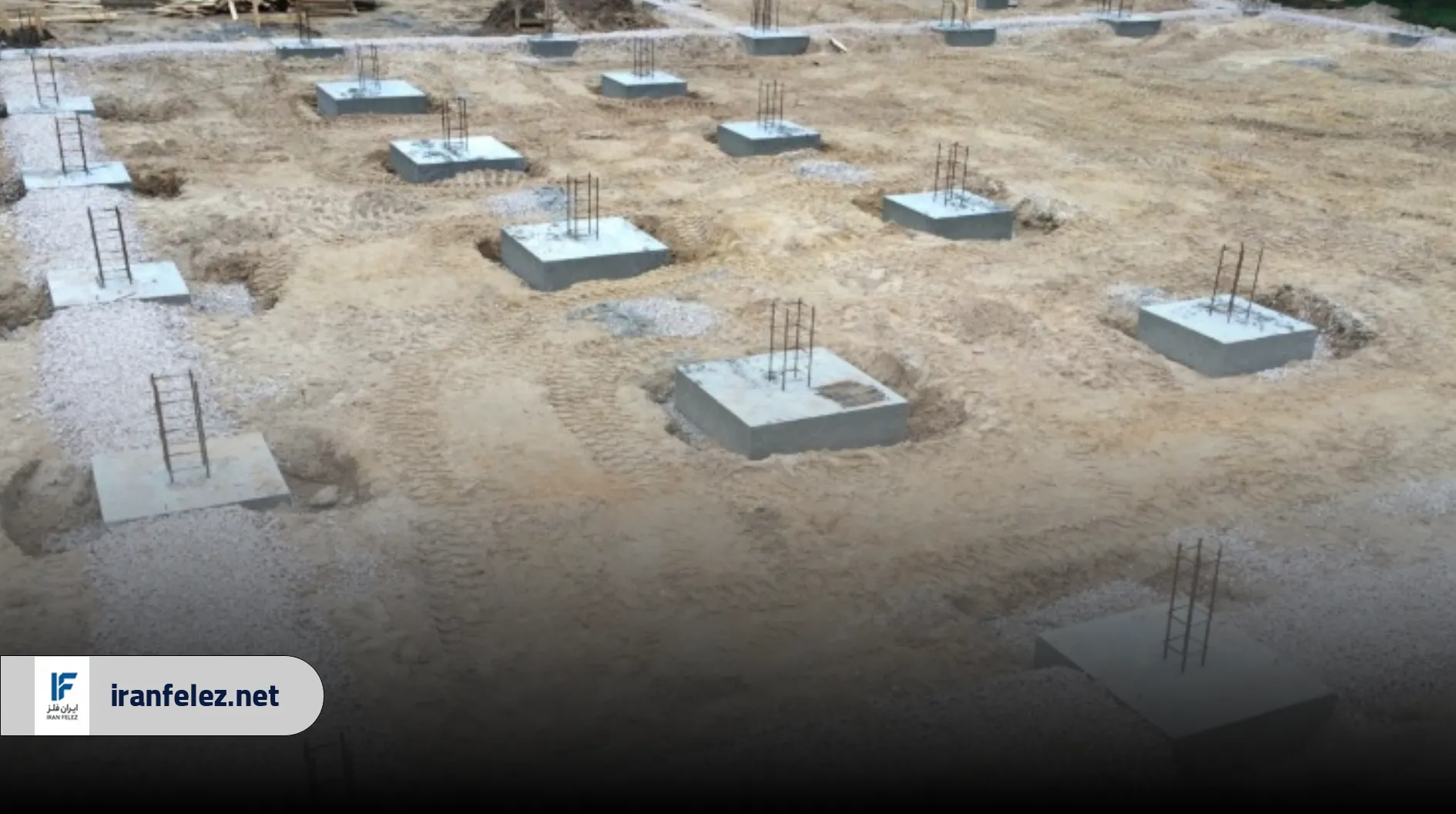

فونداسیون منفرد
فونداسیون منفرد زیر هر ستون به صورت جداگانه قرار می گیرد و بار همان ستون را مستقیم به زمین منتقل می کند. این رایج ترین نوع فونداسیون در ساختمان های اسکلت فلزی و بتنی کوچک تا متوسط است.
هندسه پی منفرد معمولاً مربع یا مستطیل است، هرچند در مواردی که ستون در لبه زمین یا کنج قرار دارد، شکل L یا T نیز استفاده می شود. ضخامت پی منفرد با توجه به بار ستون و ظرفیت خاک محاسبه می شود.
در طراحی فونداسیون منفرد، دو حالت ممکن است:
- پی صلب : زمانی که عمق پی نسبت به طول آن زیاد باشد، پی به صورت صلب عمل می کند و توزیع فشار در کف آن خطی فرض می شود. این حالت در اکثر پی های منفرد معمول است.
- پی انعطاف پذیر : وقتی ابعاد پی بزرگ و ضخامت آن نسبتاً کم است، پی در برابر خاک انعطاف نشان می دهد و طراحی آن پیچیده تر است.
آرماتوربندی پی منفرد معمولاً شامل شبکه میلگرد دو طرفه در پایین پی و ادامه دارهای ستون است که پیوستگی میان پی و ستون را تامین می کنند. در اسکلت های فلزی، صفحه ستون با پیچ های انکر به پی متصل می شود.
فونداسیون شناور
فونداسیون شناور یک راه حل هوشمندانه مهندسی برای زمین های با ظرفیت باربری پایین است. اصل کار آن این است که با حفر خاک و ایجاد زیرزمین، بخشی از وزن خاک برداشته شده با وزن ساختمان جایگزین می شود.
به عبارت دیگر، اگر وزن خاک برداشته شده برابر یا نزدیک به وزن ساختمان باشد، فشار خالص وارد بر خاک بستر بسیار کاهش می یابد و در حالت ایده آل به صفر می رسد؛ گویی ساختمان روی خاک شناور است.
این نوع پی به ویژه در شهرهایی مانند تهران که مناطقی با خاک رسی نرم دارند، یا در نزدیکی رودخانه ها و مناطق مرطوب، کاربرد دارد. اجرای فونداسیون شناور نیاز به دیوار سازی حائل برای نگه داشتن خاک اطراف حفاری دارد که معمولاً با خرپاهای فولادی، ریل ها، یا نیلینگ تامین می شود.
از نظر اقتصادی، فونداسیون شناور نسبت به شمع کوبی در برخی شرایط مقرون به صرفه تر است، اما نیاز به اجرای دقیق و کنترل دقیق نشست دارد.
فونداسیون پیش ساخته (فونداسیون آماده)
فونداسیون پیش ساخته نوعی پی است که اجزای آن در کارخانه ساخته شده و سپس به کارگاه منتقل و نصب می شوند. این روش در ساختمان های صنعتی، انبارهای فلزی، سازه های مدولار، و پروژه هایی که سرعت اجرا اهمیت بالایی دارد، کاربرد فراوان دارد.
- پی های پیش ساخته بتنی: بلوک های بتنی آماده با ابعاد استاندارد که روی بستر خاک آماده شده قرار می گیرند. در ساختمان های سبک صنعتی و کشاورزی متداول است.
- پی های پیش ساخته فولادی: صفحات پایه فولادی و قاب های پیش ساخته که به سرعت به هم وصل می شوند. در سوله ها، سازه های موقت و کانتینری بسیار رایج است.
مزایای اصلی فونداسیون پیش ساخته عبارت اند از: سرعت اجرای بالا، کنترل کیفیت کارخانه ای، کاهش ضایعات در کارگاه، و قابلیت جابه جایی و نصب مجدد در پروژه های موقت. اما محدودیت آن انعطاف کمتر در برابر تغییر نقشه و نیاز به تطابق دقیق ابعاد پی با اجزای سازه است.
انواع شالوده از نظر متریال
علاوه بر دسته بندی بر اساس عمق و عملکرد، فونداسیون ها را می توان بر اساس مصالح سازنده نیز تقسیم بندی کرد. انتخاب متریال بر دوام، مقاومت، هزینه و روش اجرا تاثیر مستقیم می گذارد.
فونداسیون اسکلت فلزی
در ساختمان های با اسکلت فلزی، فونداسیون معمولاً از بتن مسلح ساخته می شود، اما اتصال ستون فلزی به پی بتنی از طریق صفحه ستون و پیچ های انکر انجام می گیرد. این اتصال از نظر مهندسی اهمیت ویژه ای دارد.
صفحه ستون یک ورق فولادی ضخیم است که به پایین ستون فلزی جوش داده می شود و فشار ستون را روی سطح بزرگتری از بتن توزیع می کند. ضخامت صفحه ستون معمولاً بین 20 تا 50 میلیمتر است و از فولاد St37 یا St52 ساخته می شود.
پیچ های انکر قبل از بتن ریزی در قالب کار گذاشته می شوند و ستون فلزی با مهره بر روی آن ها محکم می شود. این پیچ ها علاوه بر انتقال فشار، نیروهای کششی ناشی از لنگر زلزله را نیز تحمل می کنند.
در پروژه های بزرگ اسکلت فلزی مانند پالایشگاه ها، پتروشیمی ها، و سازه های صنعتی، فونداسیون اسکلت فلزی از بتن با مقاومت بالا (معمولاً C30 به بالا) ساخته شده و با میلگرد A3 آرمه می شود. در برخی موارد از شمع های فولادی توخالی نیز برای انتقال بار به اعماق استفاده می شود.
فونداسیون اسکلت بتنی
فونداسیون اسکلت بتنی رایج ترین نوع پی در ساختمان های بتن مسلح است. در این فونداسیون، بتن و میلگرد با هم کار می کنند؛ بتن فشار را تحمل می کند و میلگرد کشش را.
پی بتنی مسلح در مقایسه با پی های سنتی مزایای زیادی دارد: مقاومت بالا در برابر فشار و کشش، قابلیت قالب بندی در ابعاد مختلف، دوام مناسب در خاک های مرطوب، و امکان پیوستگی یکپارچه میان پی و ستون های بتنی.
میلگرد اصلی در فونداسیون بتنی معمولاً آجدار A3 است، در حالی که برای اتصالات و خاموت ها از میلگرد ساده A1 یا A2 استفاده می شود. قطر میلگرد در پی ها معمولاً بین 12 تا 25 میلیمتر است و در شمع های بتنی تا 32 میلیمتر هم می رسد.
کیفیت بتن اهمیت ویژه ای در پایداری فونداسیون دارد. بتن مگر (لاغر) با مقاومت C10 در زیر پی به عنوان بستر اجرایی ریخته می شود و بتن اصلی پی از مقاومت C25 به بالا باید باشد. در خاک های خورنده یا محیط های مرطوب، ضخامت پوشش بتن روی میلگرد باید بیشتر باشد تا از خوردگی میلگرد جلوگیری شود.
فونداسیون آجری
فونداسیون آجری از قدیمی ترین انواع پی است که در ساخت و سازهای سنتی ایران سابقه طولانی دارد. در این نوع فونداسیون، آجر پخته با ملات ماسه سیمان یا ملات گچ و آهک به صورت لایه به لایه چیده می شود تا پایه دیوارهای باربر را تشکیل دهد.
فونداسیون آجری برای ساختمان های یک تا دو طبقه سبک روی خاک های با باربری متوسط مناسب است. مقاومت فشاری آجر، به ویژه آجر فول (ماسیو)، حدود 50 تا 150 کیلوگرم بر سانتیمتر مربع است که برای بارهای سبک کافی است.
اما در ایران مدرن، به دلیل خطر لرزه خیزی بالا، استفاده از فونداسیون آجری در ساختمان های جدید مطابق مقررات ملی ساختمان توصیه نمی شود. آجر در برابر نیروهای کششی و لرزه ای ضعیف است و پیوستگی لازم برای مقاومت در برابر زلزله را ندارد. این نوع فونداسیون بیشتر در بافت های قدیمی، مرمت بناهای تاریخی، یا ساختمان های روستایی کوچک که تحت مقررات ساده تری هستند دیده می شود.
فونداسیون سنگی
فونداسیون سنگی از محکم ترین انواع پی های تاریخی است. سنگ طبیعی مانند گرانیت، بازالت، آهک، یا ماسه سنگ با ملات به هم پیوند می خورند و یک پایه مستحکم زیر دیوارهای باربر تشکیل می دهند. قنات ها، پل های تاریخی، بناهای قدیمی و برخی ابنیه شهری ایران با فونداسیون سنگی ساخته شده اند که هنوز پابرجا هستند.
مقاومت فشاری سنگ، بسته به نوع آن، از 500 تا بیش از 2000 کیلوگرم بر سانتیمتر مربع متفاوت است که به مراتب از آجر بیشتر است. سنگ در برابر رطوبت و خوردگی نیز بسیار مقاوم تر از آجر است.
اما مانند فونداسیون آجری، فونداسیون سنگی نیز در برابر نیروهای کششی و لرزه ای ضعیف است. مگر اینکه با دوغاب تزریق یا آرماتوربندی تقویت شود، استفاده از آن در مناطق زلزله خیز مخاطره آمیز است. در پروژه های مرمت و بازسازی بناهای تاریخی، مهندسان از روش هایی مانند گروت تزریق، تزریق رزین، و تقویت با شبکه های فولادی برای بهبود مقاومت لرزه ای فونداسیون های سنگی استفاده می کنند.
امروزه فونداسیون سنگی در ساخت و ساز مدرن جایگاه چندانی ندارد و مصرف آن عمدتاً به پروژه های مرمت و حفاظت از میراث فرهنگی محدود شده است.
جمع بندی
فونداسیون ساختمان پایه ای ترین عنصر هر سازه است؛ بدون پی مناسب، هیچ سازه ای از دوام و ایمنی کافی برخوردار نخواهد بود. انتخاب نوع درست فونداسیون، از سطحی تا عمیق، از منفرد تا شناور، و از بتنی تا فلزی، مستلزم شناخت دقیق خاک، بار سازه، و شرایط محیطی پروژه است.
در ایران، با توجه به لرزه خیزی بالای کشور و تنوع شرایط خاک از منطقه ای به منطقه دیگر، مطالعه ژئوتکنیک پیش از هر پروژه ساختمانی ضروری است. استفاده از میلگرد با کیفیت و استاندارد در آرماتوربندی پی، و انتخاب صحیح مقاومت بتن، دو عامل کلیدی در اجرای موفق هر فونداسیونی هستند.
برای استعلام قیمت میلگرد، ورق فولادی برای صفحات ستون، یا دیگر محصولات مورد نیاز در پروژه های پی سازی، با کارشناسان ایران فلز مشورت کنید تا بهترین گزینه را با توجه به مشخصات فنی پروژه و شرایط روز بازار انتخاب کنید.
