ارماتور بندی چیست؟ صفر تا صد مراحل + مزایا و اهمیت آن

آرماتوربندی یکی از حیاتی ترین مراحل اجرای سازه های بتنی است؛ فرآیندی که مستقیماً بر ایمنی، دوام و مقاومت ساختمان در برابر بارهای لرزه ای، وزنی و محیطی تاثیر می گذارد. بسیاری از نقص های سازه ای که سال ها بعد از تکمیل پروژه خودشان را نشان می دهند، ریشه در آرماتوربندی نادرست دارند؛ از قطر اشتباه میلگرد گرفته تا فاصله بندی غلط یا بستن نادرست اتصالات.

این مقاله از ایران فلز به زبان ساده و در عین حال فنی توضیح می دهد که آرماتوربندی دقیقاً چیست، چه مراحلی دارد، انواع آن کدام است و بر اساس استانداردهای معتبر بین المللی DIN و ASTM چگونه طبقه بندی می شود. اگر پیمانکار، مهندس ناظر یا خریدار میلگرد هستید، این راهنما اطلاعات عملی مورد نیاز شما را پوشش می دهد.

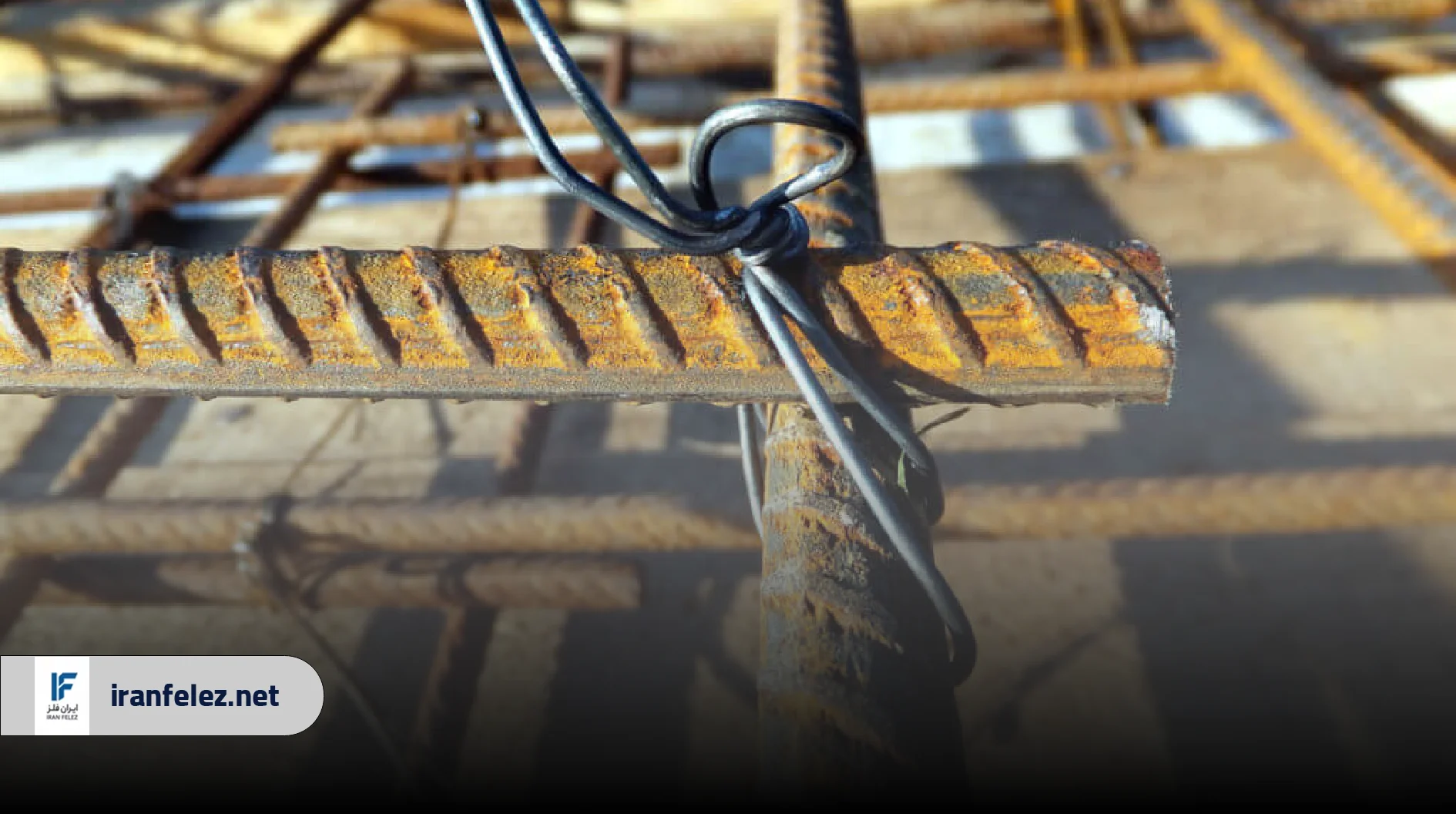

آرماتوربندی چیست؟

آرماتوربندی (Reinforcement Bar Placement یا Rebar Work) به مجموعه عملیاتی گفته می شود که طی آن میلگردهای فولادی با توجه به نقشه های سازه ای در داخل قالب بتنی چیده، بریده، خم و به هم بسته می شوند تا پیش از ریختن بتن، اسکلت فولادی عضو سازه ای کامل شود.

بتن به تنهایی در برابر کشش مقاومت کمی دارد؛ مقاومت کشش بتن معمولی در حدود یک دهم تا یک پانزدهم مقاومت فشاری آن است. میلگرد فولادی این ضعف را جبران می کند. وقتی بتن و میلگرد با هم کار می کنند، یک سیستم مرکب شکل می گیرد که به آن بتن مسلح (Reinforced Concrete) می گویند. در این سیستم، بتن بارهای فشاری را تحمل می کند و میلگرد تنش های کششی را جذب می کند.

در ساخت و ساز ایران، آرماتوربندی عمدتاً با میلگردهای آجدار (Deformed Bar) انجام می شود که در گریدهای A2، A3 و A4 عرضه می شوند. میلگردهای آجدار به دلیل ناهمواری سطح، چسبندگی بسیار بهتری با بتن دارند و برای تمامی اعضای باربر اصلی از جمله ستون، تیر، دال و فونداسیون استفاده می شوند.

خصوصیات آرماتوربندی

آرماتوربندی یک فرآیند ساده نیست و برای اجرای آن باید چند خصوصیت اساسی رعایت شود:

• دقت در ابعاد و فواصل: فاصله بین میلگردها (Spacing) باید دقیقاً بر اساس نقشه های سازه ای و محاسبات مهندسی رعایت شود. فاصله کم تر از استاندارد، جریان مناسب بتن را مختل می کند و حفره های هوایی (Void) ایجاد می کند. فاصله بیشتر از حد مجاز نیز مقاومت عضو را کاهش می دهد.
• پوشش بتنی کافی: میلگردها نباید به سطح خارجی عضو بتنی نزدیک باشند. ضخامت لایه بتنی که میلگرد را می پوشاند باید حداقل استانداردهای مشخصی را داشته باشد تا میلگرد از رطوبت، خوردگی و حرارت محافظت شود. این ضخامت در محیط های خورنده یا مجاور دریا باید بیشتر باشد.
• اتصال پیوستگی (Lap Splice): در موارد طولانی تر از طول شاخه میلگرد (معمولاً ۱۲ متر)، میلگردها باید بر اساس ضوابط آیین نامه ای روی هم پوشانی داشته باشند. طول این پوشانی به قطر میلگرد، گرید فولاد و موقعیت اتصال بستگی دارد.
• بستن صحیح اتصالات: گره های سیم بند (Tie Wire) باید محکم و در تمام تقاطع های مورد نیاز زده شوند تا میلگردها در حین ریختن و لرزش بتن جابجا نشوند.
• تطابق با نقشه: نوع میلگرد، قطر، موقعیت و جهت چیدن آرماتور باید دقیقاً با دتایل های نقشه اجرایی مطابقت داشته باشد.

اهمیت آرماتوربندی در سازه های بتنی

اهمیت آرماتوربندی را می توان در چند محور اصلی دسته بندی کرد:

1. ایمنی جانی: آرماتوربندی نادرست یکی از مهم ترین عوامل تخریب ساختمان در زلزله است. در زلزله های بم، رودبار و سرپل ذهاب، بخش بزرگی از خرابی های سازه ای به آرماتوربندی ناکافی ستون ها، خاموت های باز یا میلگردهای کم قطر برمی گشت.
2. دوام سازه: بتن مسلح با آرماتوربندی درست می تواند ۵۰ تا ۱۰۰ سال عمر مفید داشته باشد. بتن بدون میلگرد کافی در برابر ترک خوردگی، نفوذ آب و خوردگی آسیب پذیر است.
3. انطباق با آیین نامه: در ایران، آیین نامه بتن ایران (آبا) و استاندارد ۲۸۰۰ زلزله الزامات آرماتوربندی را تعریف می کنند. نظارت بر رعایت این الزامات بخشی از وظایف ناظر سازه است.
4. اثر اقتصادی: انتخاب اشتباه قطر یا نوع میلگرد، هم از نظر ایمنی ریسک دارد و هم از نظر اقتصادی. میلگرد اضافه هزینه را بالا می برد و میلگرد کم، عمر سازه را کوتاه می کند.

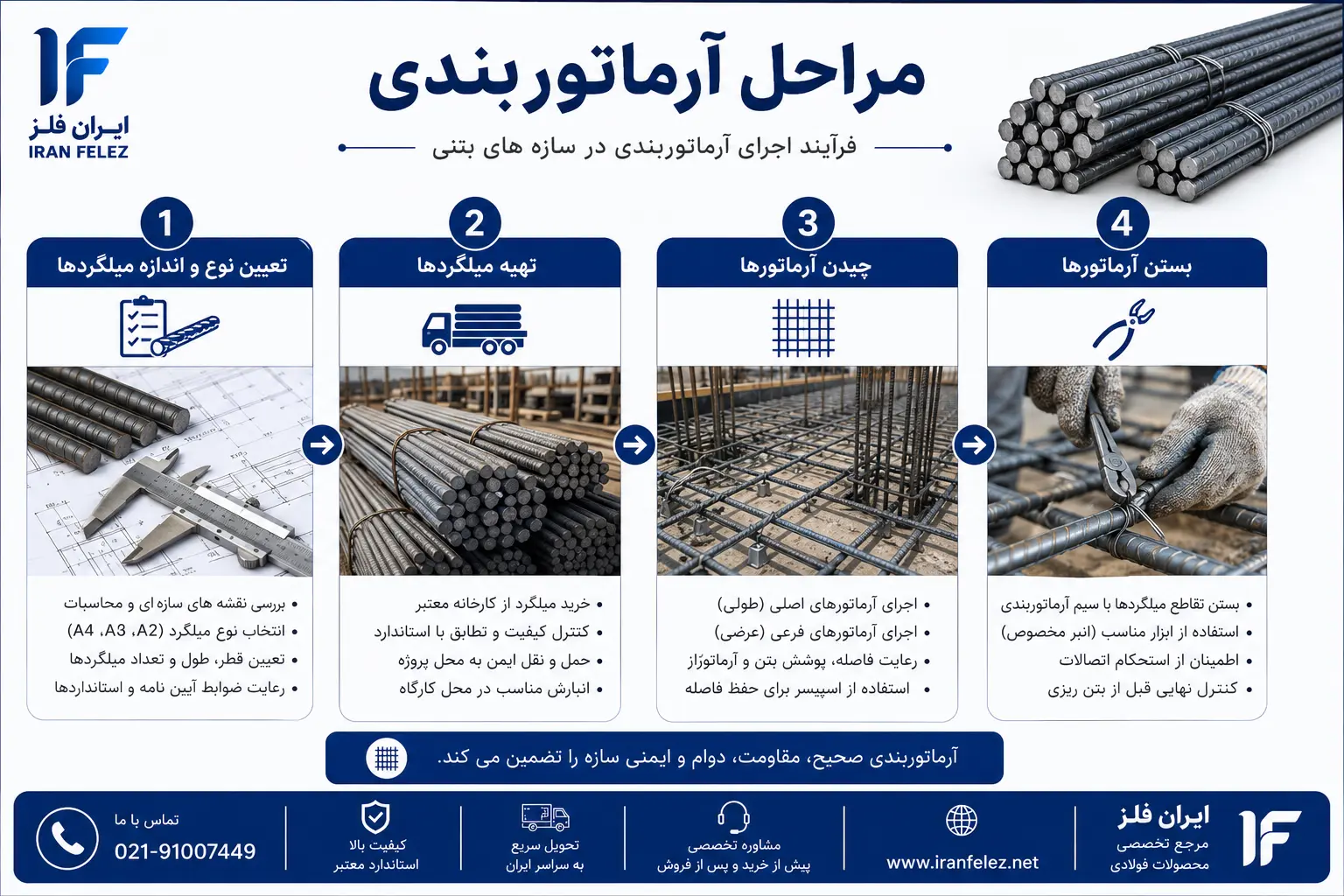

صفر تا صد مراحل آرماتوربندی

فرآیند آرماتوربندی یک توالی مشخص دارد که از مرحله طراحی شروع می شود و به تایید ناظر قبل از بتن ریزی ختم می شود که بدون طی کردن این مراحل گرفتن پایان کار ساختمان امکان پذیر نخواهد بود.

تعیین نوع و اندازه میلگردها

اولین قدم، خواندن و تفسیر نقشه های سازه ای است. در نقشه های اجرایی، اطلاعات زیر برای هر عضو سازه ای مشخص شده است:

• قطر میلگرد طولی (مثلاً Φ16، Φ20، Φ25)
• قطر میلگرد عرضی یا خاموت (مثلاً Φ10، Φ12)
• فاصله میلگردها از هم (Spacing)
• گرید فولاد (A2، A3 یا A4)
• طول و موقعیت خم ها و قلاب ها
• پوشش بتنی مورد نیاز

در این مرحله، مهندس سازه یا ناظر لیست برداری (Schedule) آرماتور را تهیه می کند که شامل نوع، قطر، طول کل و تعداد هر دسته میلگرد است.

تهیه میلگردها

بر اساس لیست برداری، میلگردها از بازار یا مستقیماً از کارخانه خریداری می شوند. دقت کنید که انتخاب نوع و سایز میلگرد به طور مستقیم بر روی هزینه ساخت هر متر ساختمان تاثیر گذار است. در این مرحله باید به موارد زیر توجه کرد:

• تطابق گواهی آزمایش (Mill Certificate) با مشخصات طراحی
• کنترل قطر واقعی میلگرد با ورنیه یا گیج
• کنترل ظاهر سطح برای تشخیص میلگرد آجدار از ساده
• بریدن میلگردها به طول های مورد نیاز با برش فلز یا قیچی آرماتور
• خم کردن میلگردها با دستگاه خم کن آرماتور بر اساس شعاع خم مجاز هر قطر

میلگردها باید در محل انبار به صورت مرتب، خارج از تماس مستقیم با زمین و دور از رطوبت نگهداری شوند تا زنگ زدگی اولیه به زنگ پوشته (که مضر نیست) تبدیل نشده و به زنگ لایه ای مضر نرسد. که در این رابطه میتوانید مقاله حد مجاز زنگ زدگی میلگرد را مشاهده نمایید.

چیدن آرماتورها

پس از آماده سازی میلگردها، نوبت به چیدن آن ها در موقعیت تعیین شده می رسد. در این مرحله:

• خرک ها یا فاصله نگه دارها (Spacer / Chair) برای حفظ پوشش بتنی زیر میلگرد قرار می گیرند.
• میلگردهای طولی در مسیر و موقعیت مشخص شده در نقشه چیده می شوند.
• خاموت ها (یا میلگردهای عرضی در دال) با فاصله بندی مشخص دور میلگردهای طولی قرار می گیرند.
• در صورت نیاز، میلگردهای اضافی در ناحیه های بحرانی (مثل محل اتصال تیر به ستون یا نزدیک تکیه گاه) اضافه می شوند.

بستن آرماتورها

بستن اتصالات با سیم آنیل (سیم مفتولی نرم شده) انجام می شود. این عملیات اطمینان می دهد که شبکه میلگرد در طول ریختن بتن و ارتعاش ویبراتور جابجا نشود که در این مرحله از خاموت استفاده میشود.

روش استاندارد بستن: سیم آنیل به طول مناسب از محل تقاطع دو میلگرد عبور کرده، با انبردست پیچ می خورد تا محکم شود. سرهای اضافی سیم باید به داخل خم شوند تا در پوشش بتنی قرار نگیرند.

پس از اتمام آرماتوربندی، ناظر سازه باید آن را بازدید و تایید کند. بتن ریزی قبل از تایید ناظر، تخلف آیین نامه ای محسوب می شود.

انواع آرماتوربندی

آرماتوربندی بر اساس نوع عضو سازه ای که در آن اجرا می شود، ویژگی های اجرایی متفاوتی دارد:

آرماتوربندی تیر

آرماتوربندی تیرهای بتنی پیچیده ترین نوع از نظر اجراست. یک تیر بتنی معمول شامل چند دسته میلگرد است:

• میلگردهای کششی (Tension Bars): در کف تیر قرار می گیرند چون در بارگذاری خمشی، ناحیه پایین تیر تحت کشش است.
• میلگردهای فشاری (Compression Bars): در بالای تیر قرار می گیرند و در بارهای سنگین یا دهانه های بلند اجباری می شوند.
• خاموت ها (Stirrups): میلگردهای عرضی U شکل یا بسته که دور میلگردهای طولی قرار می گیرند و در برابر برش و پیچش مقاومت می کنند. فاصله خاموت ها در نزدیکی تکیه گاه کمتر و در وسط دهانه بیشتر است.
• میلگردهای خم شده (Bent Bars): در روش های قدیمی تر برای ایجاد مقاومت برشی استفاده می شدند.

آرماتوربندی ستون

ستون ها عمدتاً بارهای فشاری محوری را منتقل می کنند. آرماتوربندی ستون شامل:

• میلگردهای طولی: معمولاً ۴ عدد در ستون های کوچک و تا ۱۶ عدد یا بیشتر در ستون های بزرگ. این میلگردها در طول ستون ادامه می یابند و در هر طبقه باید با طول وصله کافی به هم متصل شوند.
• خاموت ها یا مارپیچ: خاموت های بسته دور میلگردهای طولی قرار می گیرند و «محصور سازی» بتن را انجام می دهند. محصور سازی شکل پذیری ستون را در زلزله بسیار افزایش می دهد.

مطابق آیین نامه ۲۸۰۰ ایران، در ناحیه بحرانی ستون (در پایین و بالای هر طبقه) فاصله خاموت ها باید به نصف کاهش یابد.

آرماتوربندی دال

دال های بتنی (سقف و کف) معمولاً با شبکه دولایه آرماتوربندی می شوند:

• لایه پایین: میلگردهای کشش در وسط دهانه
• لایه بالا: میلگردهای کشش روی تکیه گاه ها (تیرها یا دیوارها)

در دال های یکطرفه، میلگردها در یک جهت اصلی و در جهت عمود به صورت توزیعی (با قطر کمتر) چیده می شوند. در دال های دوطرفه، شبکه هم ارز در هر دو جهت استفاده می شود.

آرماتوربندی فونداسیون

پی ساختمان بیشترین بار را از سازه به خاک منتقل می کند. آرماتوربندی فونداسیون معمولاً شامل:

• شبکه دو لایه میلگرد (بالا و پایین) با فاصله بندی دقیق
• میلگردهای قائم (Dowel) برای اتصال ستون به پی
• میلگردهای انتظار برای ادامه ستون ها در طبقات بالا
• دقت ویژه در پوشش بتنی کف پی (نسبت به مجاورت با خاک)

آرماتوربندی شبکه ای

مش آرماتور یا شبکه جوش شده (Welded Wire Mesh) نوعی آرماتور پیش ساخته است که در کارخانه تولید می شود. مش ها از سیم های فولادی با قطر مشخص در دو جهت عمود بر هم تشکیل شده اند که با جوش نقطه ای به هم متصل شده اند. مزیت اصلی آن سرعت اجرای بالا، یکنواختی فاصله بندی و کاهش خطای انسانی در آرماتوربندی است.

انواع آرماتور مطابق استاندارد DIN488

استاندارد DIN 488 آلمان یکی از معتبرترین استانداردهای اروپایی برای طبقه بندی و الزامات فنی میلگردهای بتن است. این استاندارد میلگرد ساختمانی، میلگردهای مورد استفاده در آرماتوربندی را بر اساس شکل سطح، مقاومت تسلیم و نحوه تولید دسته بندی می کند.

DIN 488 میلگردها را به سه شکل اصلی تقسیم می کند:

• میلگرد ساده گرد (Plain Round Bar)
• میلگرد آجدار (Deformed Bar)
• شبکه جوش شده (Welded Wire Fabric / Mesh)

نشانه گذاری مدل های آرماتوربندی براساس استاندارد DIN

سیستم نشانه گذاری DIN 488 برای هر نوع میلگرد یک کد مشخص دارد که شامل پیشوند Bst (مخفف Betonstahl یعنی فولاد بتن) و یک عدد نشان دهنده حد تسلیم مینیمم و یک حرف نشان دهنده شکل محصول است.

ضوابط نشانه گذاری میلگردهای بتن در فرآیند آرماتوربندی بر اساس DIN

ساختار کد نشانه گذاری DIN 488 به این صورت است:

Bst [حد تسلیم] [نوع محصول]

• Bst: مخفف Betonstahl (فولاد بتن)
• عدد: حد تسلیم مشخصه بر حسب N/mm²
• حرف آخر: نوع محصول (S = شاخه یا کلاف، M = مش/شبکه)

نشانه گذاری میلگرد آجدار مدل Bst 420 S

• Bst: فولاد بتن
• 420: حد تسلیم مشخصه ۴۲۰ نیوتن بر میلی متر مربع (معادل تقریبی گرید A3 ایران)
• S: محصول به شکل شاخه یا کلاف (Stab/Stabstahl یا Ringform)

ویژگی های Bst 420 S:

• حد تسلیم مینیمم: ۴۲۰ N/mm²
• مقاومت کشش مینیمم: ۵۰۰ N/mm²
• ازدیاد طول حداقل: ۱۰٪
• سطح: آجدار با چسبندگی مناسب به بتن
• کاربرد: ساختمان های متداول، تیر، ستون، دال

نشانه گذاری میلگرد آجدار مدل Bst 500 S

• Bst: فولاد بتن
• 500: حد تسلیم مشخصه ۵۰۰ نیوتن بر میلی متر مربع (معادل تقریبی گرید A4 ایران)
• S: محصول به شکل شاخه یا کلاف

ویژگی های Bst 500 S:

• حد تسلیم مینیمم: ۵۰۰ N/mm²
• مقاومت کشش مینیمم: ۵۵۰ N/mm²
• ازدیاد طول حداقل: ۸٪
• سطح: آجدار با الگوی ناهمواری بهینه شده
• کاربرد: سازه های سنگین، مناطق لرزه خیز، پل ها، سازه های صنعتی

Bst 500 S نسبت به Bst 420 S مقاومت بالاتری دارد اما شکل پذیری آن اندکی کمتر است. در مناطق با لرزه خیزی بالا باید توجه داشت که مقررات طراحی لرزه ای محدودیت هایی برای نسبت مقاومت کشش به تسلیم (ft/fy) دارند.

نشانه گذاری شبکه آجدار مدل Bst 500 M

• Bst: فولاد بتن
• 500: حد تسلیم مشخصه ۵۰۰ N/mm²
• M: محصول به شکل مش یا شبکه جوش شده (Matte)

ویژگی های Bst 500 M:

• همان مشخصات مکانیکی Bst 500 S اما در قالب شبکه پیش ساخته
• اتصالات جوش نقطه ای با استحکام کافی
• تولید در ابعاد استاندارد (معمولاً ۶×۲.۴ متر)
• مناسب برای کف سازی، دال های یکطرفه، جداره های نازک

طبقه بندی آرماتورها بر اساس استاندارد ASTM و الزامات آرماتوربندی

استاندارد ASTM A615 (و A706 برای مناطق لرزه ای) مرجع اصلی میلگردهای بتن در سیستم آمریکایی است که در بسیاری از کشورها از جمله ایران به عنوان مرجع تطبیقی استفاده می شود:

Grade 40 امروزه در سازه های اصلی کمتر استفاده می شود و عمدتاً برای مقاطع کوچک، اجزای کم بار یا موارد خاص که خم های تند ضروری است کاربرد دارد. Grade 60 رایج ترین استاندارد در ساختمان سازی آمریکایی است و معادل تقریبی آن در ایران میلگرد A3 است. Grade 75 برای سازه های خاص با نیاز باربری بالا استفاده می شود.

A706 چرا مهم است؟ این گرید برای مناطق لرزه ای طراحی شده و علاوه بر حد تسلیم، محدودیت هایی روی نسبت ft/fy (مقاومت کشش به تسلیم) و ترکیب شیمیایی فولاد دارد. محدود کردن کربن معادل (Carbon Equivalent) باعث می شود این میلگرد با جوشکاری معمولی بدون پیش گرم بتواند به ستون یا تیر جوش داده شود. در سازه های خاص مناطق با خطر لرزه بالا (Zone 3 و 4) استفاده از A706 بر Grade 60 معمولی ترجیح داده می شود.

نشانه گذاری مدل های مختلف براساس ASTM

نشانه گذاری روی بدنه میلگرد ASTM اطلاعات زیر را در بر دارد:

• حرف اول: کارخانه تولید کننده
• عدد سایز: اندازه میلگرد بر اساس یک هشتم اینچ (مثلاً #5 یعنی 5/8 اینچ = ۱۵.۸۷ mm)
• نوع فولاد: S برای A615، W برای A706
• گرید: 4 برای Grade 40، 6 برای Grade 60، 7 برای Grade 75

برای مثال، میلگردی که روی آن علامت «H 5 S 4» دارد به معنای تولید کارخانه H، سایز ۵، فولاد A615، گرید ۴۰ است.

آرماتورهای مورد تایید استاندارد AWS D1.4

استاندارد AWS D1.4 (Structural Welding Code — Reinforcing Steel) مرجع جوشکاری میلگردهای بتن است. این استاندارد تعیین می کند که کدام گریدهای آرماتور قابل جوشکاری هستند و چه روش هایی باید به کار رود:

• A706 Grade 60: کاملاً مجاز برای جوشکاری بدون پیش گرم در قطرهای معمول
• A615 Grade 60: جوشکاری مشروط به کنترل کربن معادل (CE ≤ 0.55٪) و رعایت پیش گرم
• A615 Grade 75: جوشکاری سخت تر است و نیاز به پیش گرم بالاتر دارد
• A615 Grade 40: جوشکاری ممکن اما نیاز به کنترل ترکیب شیمیایی دارد

در ایران، استاندارد AWS D1.4 به عنوان مرجع جوشکاری میلگردها مورد استفاده قرار می گیرد. میلگردهای A3 و A4 ایران در صورت داشتن CE مناسب قابل جوشکاری هستند و گواهی آنالیز شیمیایی کارخانه باید پیش از هر جوشکاری سازه ای بررسی شود.

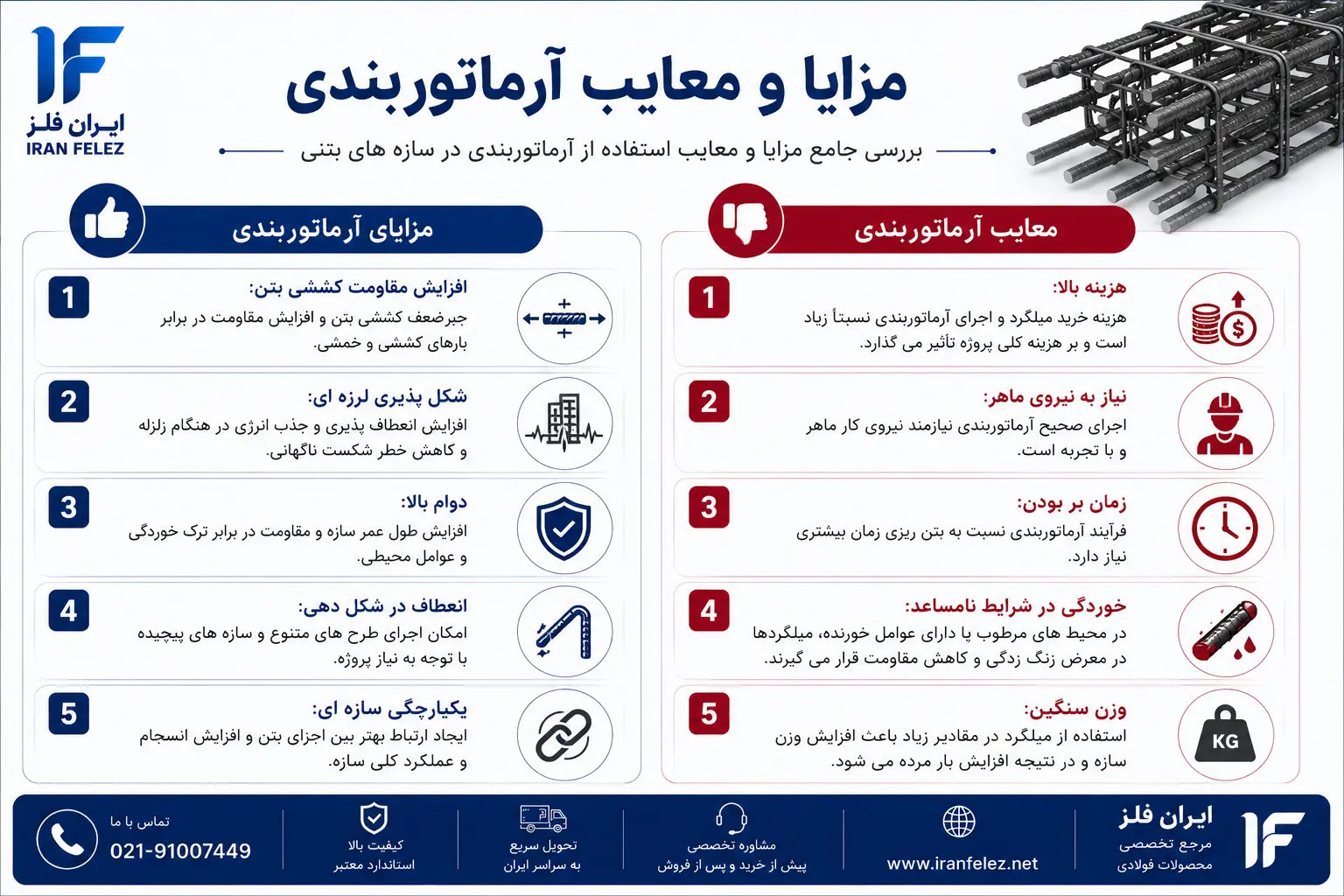

مزایا و معایب آرماتوربندی

مزایای آرماتوربندی

• افزایش مقاومت کششی بتن: بزرگ ترین ضعف بتن، مقاومت کششی پایین آن است. میلگرد این ضعف را به طور کامل برطرف می کند و به بتن مسلح اجازه می دهد در برابر خمش، برش، پیچش و کشش مستقیم مقاومت کند.
• شکل پذیری لرزه ای: یک سازه بتن مسلح با آرماتوربندی درست، هنگام زلزله به جای شکست ناگهانی (Brittle Failure)، شکست تدریجی و همراه با هشدار (Ductile Failure) دارد. این ویژگی که به آن شکل پذیری (Ductility) می گویند، فرصت تخلیه ساکنان را پیش از فروریزی ساختمان فراهم می کند.
• دوام بالا: بتن مسلح در مقایسه با سازه های فلزی بدون پوشش، مقاومت بیشتری در برابر رطوبت، خوردگی و آتش دارد. آرماتورهای با پوشش بتنی کافی ممکن است برای دهه ها بدون خوردگی قابل توجه باقی بمانند.
• انعطاف در شکل دهی: قالب بندی بتن امکان ایجاد اشکال پیچیده معماری را فراهم می کند. آرماتوربندی می تواند در این اشکال پیچیده نیز به خوبی تطبیق یابد.
• یکپارچگی سازه ای: اتصالات بتن مسلح، بخش های مختلف سازه را به هم پیوند می دهند و یک سیستم یکپارچه برای انتقال بار تشکیل می دهند.

معایب آرماتوربندی

• هزینه بالا: میلگرد بخش قابل توجهی از هزینه اجرای سازه را به خود اختصاص می دهد. با افزایش قیمت فولاد، هزینه آرماتوربندی می تواند به ۳۰ تا ۴۵ درصد هزینه کل بتن مسلح برسد.
• نیاز به نیروی ماهر: آرماتوربندی درست نیازمند کارگران ماهر و مجرب است. آرماتوربندی نادرست توسط کارگران غیرماهر یکی از رایج ترین عوامل عیوب سازه ای است.
• زمان بر بودن: برش، خم، چیدن و بستن میلگرد مراحل زمانبری هستند. تاخیر در تامین یا آرماتوربندی می تواند برنامه زمان بندی کل پروژه را تحت تاثیر قرار دهد.
• خوردگی در شرایط نامساعد: اگر پوشش بتنی ناکافی باشد یا بتن ترک بخورد، آب و نمک می توانند به میلگرد برسند و خوردگی ایجاد کنند. انبساط زنگ آهن حجمی حدود چند برابر آهن اصلی دارد و می تواند باعث ترک خوردن و پوسته شدن بتن (Spalling) شود.
• وزن سنگین: بتن مسلح نسبت به سازه های فولادی یا چوبی سنگین تر است. این موضوع در مناطق با خاک ضعیف به پی های سنگین تر و هزینه بیشتر نیاز دارد.

جمع بندی

آرماتوربندی یک فرآیند فنی و حساس است که کیفیت اجرای آن مستقیماً بر ایمنی جانی ساکنان و دوام سازه تاثیر می گذارد. از تعیین نوع و قطر میلگرد بر اساس نقشه سازه ای، تا خریداری میلگردهای با کیفیت تایید شده، چیدن و بستن صحیح آن ها و تایید نهایی ناظر، هر مرحله اهمیت خاص خود را دارد.

استانداردهای DIN 488 و ASTM A615/A706 چارچوب روشنی برای طبقه بندی و نشانه گذاری میلگردهای بتن فراهم می کنند. شناخت این استانداردها به پیمانکار، خریدار و ناظر کمک می کند تا از تطابق مصالح تامین شده با مشخصات طراحی اطمینان حاصل کنند.
