حد مجاز زنگ زدگی میلگرد چقدر است؟ راهنمای کامل

میلگرد یکی از اصلی ترین مصالح ساختمانی در سازه های بتن آرمه است و کیفیت آن مستقیماً بر مقاومت و دوام بنا تاثیر می گذارد. یکی از مسائلی که همواره پیمانکاران، مهندسان سازه و ناظران با آن روبرو می شوند، مشاهده زنگ زدگی روی سطح میلگرد است؛ پدیده ای که در انبارها، کارگاه ها و حتی تازه خریداری شده ها هم دیده می شود.

سوال اصلی اینجاست: آیا هر میلگرد زنگ زده ای نامناسب برای مصرف است؟ پاسخ قطعی نه است. زنگ زدگی سطحی و اولیه نه تنها مشکل نیست، بلکه در برخی موارد می تواند چسبندگی بتن به میلگرد را بهبود بخشد. اما زنگ زدگی عمیق و لایه لایه شده قطعاً خطرناک و غیرمجاز است.

درک حد مجاز زنگ زدگی میلگرد بر اساس آیین نامه های معتبر داخلی مانند آبا و بین المللی مانند ACI برای هر فعال صنعت ساختمان ضروری است. در این مقاله به صورت جامع این معیارها، روش های تشخیص و راهکارهای عملی برای حذف زنگ زدگی توضیح داده می شود.

حد مجاز زنگ زدگی میلگرد

زنگ زدگی میلگرد یا خوردگی فولاد، فرآیندی شیمیایی است که در اثر واکنش آهن با اکسیژن و رطوبت محیط شکل می گیرد و محصول آن اکسید آهن یا همان زنگ است. این فرآیند از لحظه تولید میلگرد آغاز می شود و با گذر زمان و افزایش رطوبت سرعت می گیرد.

اما آنچه از دیدگاه فنی و آیین نامه ای اهمیت دارد، نوع و شدت زنگ زدگی است، نه صرفاً وجود آن. به طور کلی زنگ زدگی میلگرد به سه دسته تقسیم می شود:

1. زنگ زدگی سطحی (مجاز): لایه نازک و یکنواختی از اکسید آهن که به رنگ قهوه ای روشن یا نارنجی روی سطح میلگرد تشکیل می شود. این نوع زنگ زدگی معمولاً در میلگردهایی که مدت کوتاهی در محیط باز یا انبار نگهداری شده اند دیده می شود و هیچ آسیبی به مشخصات مکانیکی میلگرد نمی زند.
2. زنگ زدگی متوسط (مشروط): در این حالت لایه اکسید کمی ضخیم تر شده اما هنوز به صورت پوسته جدا شونده در نیامده است. در این وضعیت باید میلگرد بررسی و تمیز شود و سپس تصمیم گیری صورت گیرد.
3. زنگ زدگی عمیق یا لایه ای (غیرمجاز): زمانی که زنگ به صورت پوسته های ضخیم، جدا شونده و لایه لایه ظاهر می شود، مقطع میلگرد کاهش یافته و مشخصات مکانیکی آن دچار افت جدی شده است. چنین میلگردی قطعاً نباید در سازه های بتن آرمه استفاده شود.

معیار اصلی برای تشخیص مجاز یا غیرمجاز بودن زنگ زدگی، کاهش وزن میلگرد نسبت به حالت اولیه است که در آیین نامه های مختلف به صورت درصد مشخص شده است.

میزان مجاز زنگ زدگی میلگرد بر اساس آیین نامه بتن ایران (آبا)

آیین نامه بتن ایران (آبا) که بر اساس استانداردهای ملی و تطبیق با شرایط اقلیمی و صنعتی کشور تدوین شده، یکی از معتبرترین مراجع فنی برای تعیین حد مجاز زنگ زدگی میلگرد در ایران است.

طبق مفاد آبا، میلگردهایی که دارای زنگ زدگی سطحی بوده و بر اثر آن وزن واحد طول آن ها بیش از 5 درصد کاهش نیافته باشد، قابل مصرف تلقی می شوند؛ مشروط بر اینکه:

• مشخصات مکانیکی میلگرد (تنش تسلیم، تنش نهایی، ازدیاد طول) پس از تمیز کردن سطحی دچار افت محسوس نشده باشد.
• آج های میلگرد (برای میلگردهای آجدار) به شکل مناسب خود باقی مانده و پوسیدگی ایجاد نشده باشد.
• هیچ گونه ترک، لایه لایه شدن یا پوسته پوسته شدن در سطح میلگرد مشاهده نشود.

آبا همچنین تصریح می کند که میلگردهایی با رنگ یا پوشش های خاص، چربی، رنگ روغن، لجن یا هرگونه ماده ای که چسبندگی را کاهش می دهد، پیش از مصرف باید کاملاً تمیز شوند.

نکته مهم آبا درباره آزمون کنترل کیفیت

آبا توصیه می کند که در صورت وجود شک درباره تاثیر زنگ زدگی بر مشخصات میلگرد، آزمون های کنترل کیفیت از جمله آزمون کشش و خمش طبق استاندارد ISIRI 3132 انجام شود. اگر نتایج آزمون در محدوده استاندارد بود، میلگرد قابل استفاده است.

این رویکرد نشان می دهد که آبا صرفاً به وجود زنگ زدگی توجه نمی کند، بلکه کیفیت نهایی مکانیکی میلگرد را ملاک اصلی می داند.

زنگ زدگی میلگرد طبق انجمن بتن آمریکا (ACI)

انجمن بتن آمریکا (ACI) به ویژه در مستندات ACI 318 و ACI 301 معیارهای مشخصی برای پذیرش یا رد میلگرد زنگ زده ارائه داده است که در بسیاری از پروژه های بین المللی و داخلی بزرگ ایران نیز به عنوان مرجع استفاده می شود.

موضع کلی ACI:

ACI 318 تصریح می کند که زنگ زدگی سطحی، پوسته ها، رنگ ها و ناخالصی های دیگر ممکن است بر روی فولاد وجود داشته باشند، اما نباید از حدودی که برای چسبندگی مناسب بتن و فولاد لازم است بیشتر باشند.

به طور خاص، ACI معیارهای زیر را مطرح می کند:

• زنگ زدگی سطحی بدون از دست دادن مقطع: کاملاً مجاز است و نیازی به تمیز کردن اجباری ندارد.
• زنگ زدگی همراه با پوسته شدن: باید قبل از استفاده تمیز شود و بررسی گردد که وزن واحد طول میلگرد بیش از حد مجاز کاهش نیافته باشد.
• ملاک عملی ACI: با مالش دست یا برس سیمی، اگر زنگ از سطح جدا شد و سطح زیرین سالم بود و آج ها آسیب ندیده بودند، میلگرد قابل مصرف است.

مقایسه ACI و آبا

هر دو آیین نامه در یک اصل مشترک هستند: زنگ زدگی به تنهایی دلیل رد میلگرد نیست؛ آنچه اهمیت دارد تاثیر آن بر مشخصات مکانیکی و چسبندگی با بتن است.

دلیل ممنوع شدن استفاده از میلگرد زنگ زده در ساختمان

وقتی از میلگرد با زنگ زدگی عمیق و غیرمجاز در سازه استفاده می شود، چند مشکل اساسی بروز می کند که سلامت کل سازه را به خطر می اندازد:

کاهش سطح مقطع موثر میلگرد: خوردگی عمیق بخشی از فولاد را از بین می برد و سطح مقطع واقعی میلگرد را کاهش می دهد. این یعنی ظرفیت باربری واقعی میلگرد از آنچه در محاسبات سازه در نظر گرفته شده کمتر است. این اختلاف در شرایط بارگذاری شدید می تواند منجر به خرابی ناگهانی شود.

کاهش چسبندگی بتن و فولاد: پوسته های زنگ بین بتن و فولاد مانند یک لایه جدا کننده عمل می کنند. این پوسته ها در اثر جذب رطوبت منبسط شده و فشار انبساطی ایجاد می کنند که ترک خوردگی بتن پوشش را به دنبال دارد. نتیجه آن کاهش پیوستگی بتن و فولاد و کاهش ظرفیت باربری سازه است.

ادامه خوردگی درون بتن: میلگرد زنگ زده پس از بتن ریزی هم در شرایط نامناسب به خوردن ادامه می دهد. رطوبت و کلریدهایی که از محیط به بتن نفوذ می کنند این فرآیند را تسریع می کنند. ترک های ناشی از انبساط زنگ، مسیر بیشتری برای ورود رطوبت باز می کنند و یک چرخه مخرب شکل می گیرد.

خطر در سازه های مهم: در سازه هایی مانند پل ها، بیمارستان ها، مخازن آب، سدها و ساختمان های مسکونی که دوام و ایمنی بلند مدت اهمیت دارد، استفاده از میلگرد با زنگ زدگی غیرمجاز، خطر فروپاشی زودرس سازه را چند برابر می کند.

مشکل قانونی و نظارتی: ناظران رسمی موظف هستند میلگردهایی با زنگ زدگی مشکوک را رد کنند. استفاده از چنین میلگردهایی بدون تایید ناظر، تخلف صریح از مقررات ملی ساختمان است و مسئولیت حقوقی برای پیمانکار و مالک به دنبال دارد.

روش های تشخیص زنگ زدگی غیرمجاز در میلگرد

تشخیص اینکه آیا زنگ زدگی یک میلگرد مجاز است یا خیر، مهارتی است که هر مهندس ناظر، پیمانکار و حتی کارفرمای آگاه باید داشته باشد. در ادامه روش های کاربردی این تشخیص توضیح داده می شود:

روش بصری اولیه: اولین قدم بررسی دیداری است. رنگ زنگ زدگی نکته مهمی را نشان می دهد:

• رنگ قهوه ای روشن یا نارنجی یکنواخت: زنگ سطحی و معمولاً مجاز
• رنگ قرمز تیره یا تقریباً سیاه همراه با پوسته شدن: نشانه زنگ زدگی پیشرفته و مشکوک
• رنگ خاکستری تیره همراه با سطح ناهموار: زنگ زدگی شدید و احتمالاً غیرمجاز

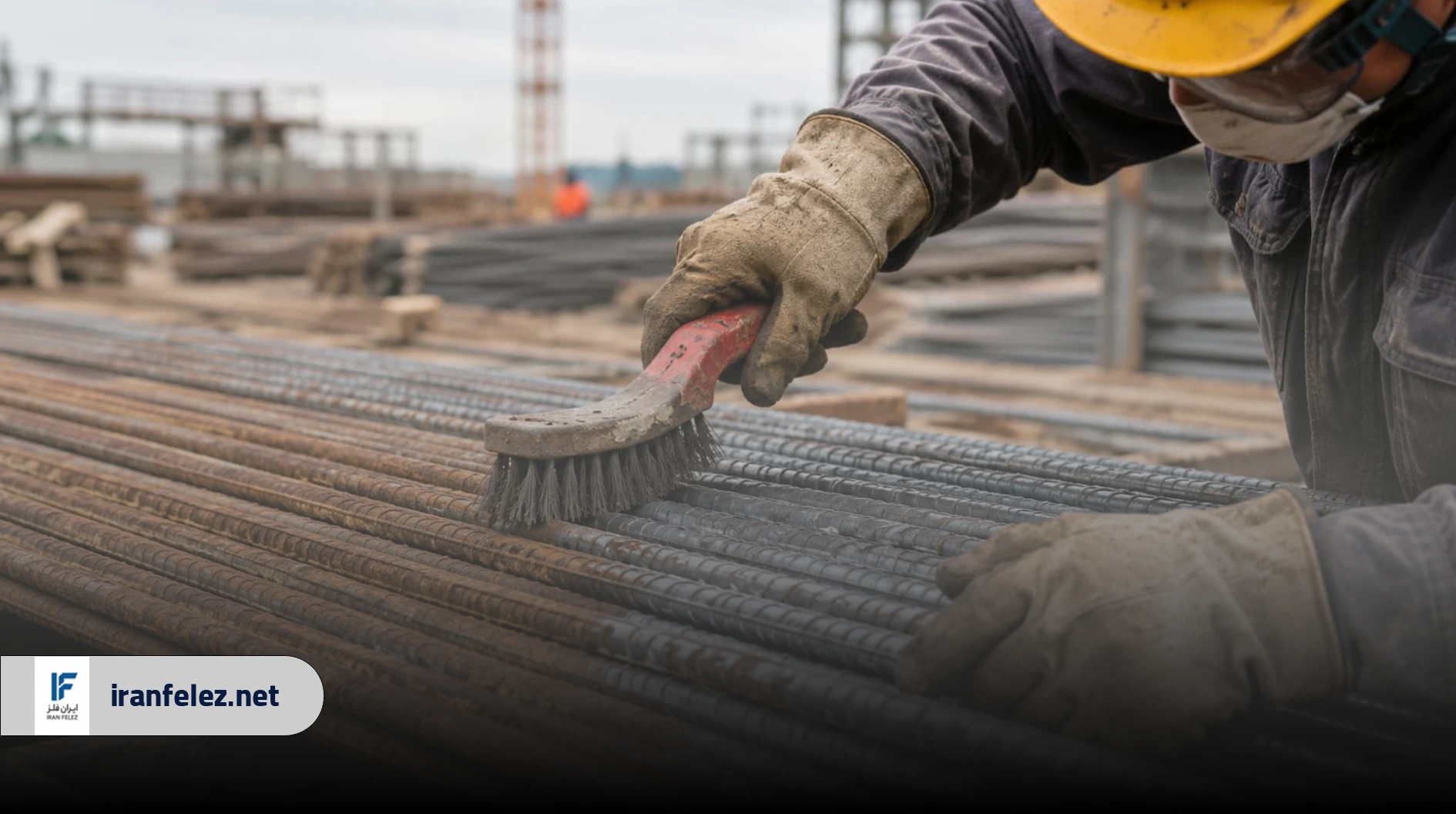

آزمون برس سیمی: با یک برس سیمی روی سطح میلگرد بکشید. اگر پس از برس کشیدن سطح زیرین فلزی یکنواخت و آج ها سالم بودند، میلگرد احتمالاً قابل استفاده است. اگر پس از برس کشیدن سطح ناهموار، حفره دار یا مقطع آسیب دیده بود، باید رد شود.

آزمون وزن کشی: دقیق ترین روش میدانی، مقایسه وزن واحد طول میلگرد با وزن استاندارد آن است. هر سایز میلگرد وزن استاندارد مشخصی دارد. اگر وزن واقعی بیش از 5 درصد کمتر از استاندارد بود، زنگ زدگی به مرحله غیرمجاز رسیده است.

جدول وزن استاندارد میلگرد برای مقایسه:

بررسی آج های میلگرد: در میلگردهای آجدار، آج ها نقش مستقیم در چسبندگی بتن دارند. اگر زنگ زدگی موجب سایش یا از بین رفتن بخشی از آج ها شده باشد، میلگرد باید رد شود.

آزمایشگاه و آزمون کشش: در پروژه های بزرگ یا در موارد مشکوک، ارسال نمونه به آزمایشگاه تایید صلاحیت و انجام آزمون کشش طبق ISIRI 3132 الزامی است. نتیجه آزمون باید نشان دهد که تنش تسلیم و تنش نهایی میلگرد در محدوده استاندارد باقی مانده است.

از بین بردن زنگ زدگی میلگرد

اگر میلگرد دارای زنگ زدگی سطحی مجاز باشد اما بخواهید قبل از بتن ریزی آن را تمیز کنید، روش های زیر به صورت گزینه های عملی توصیه می شود:

• برس سیمی دستی یا برقی: ساده ترین و رایج ترین روش برای زدودن زنگ سطحی است. برای میلگردهای کمتر زنگ زده کافی است و نیاز به تجهیزات خاصی ندارد.

• سنباده و ساینده: برای نقاط موضعی و سطوح کوچکتر مناسب است. با استفاده از دیسک سنباده یا فلاپ دیسک روی فرز می توان لایه زنگ را به سرعت حذف کرد.

• بلاستینگ (شن پاشی یا ساچمه پاشی): در پروژه های صنعتی بزرگ از این روش استفاده می شود. هوای فشرده به همراه ذرات ساینده (شن کوارتز یا ساچمه فولادی) با فشار به سطح فلز پاشیده می شود و زنگ را کاملاً از بین می برد. این روش بیشترین بازده را دارد اما نیاز به تجهیزات تخصصی دارد.

• محلول اسیدی (اسید شویی): در این روش میلگرد در محلول رقیق اسید فسفریک یا اسید کلریدریک قرار می گیرد. اسید با زنگ واکنش داده و آن را حل می کند. پس از اسیدشویی باید میلگرد کاملاً با آب شسته شود تا اثر اسید باقی نماند. این روش دقت بالایی می طلبد و برای کارگران باید تجهیزات ایمنی فراهم باشد.

• تبدیل کننده های زنگ (Rust Converter): مواد شیمیایی هستند که با زنگ واکنش می دهند و آن را به ترکیب پایدار تبدیل می کنند. برای میلگردهایی که قرار است بتن ریزی شوند استفاده از این مواد باید با احتیاط و تایید مهندس ناظر صورت گیرد.

• محافظت پس از تمیز کردن: اگر میلگرد تمیز شده بلافاصله بتن ریزی نشود، باید از تماس مجدد با رطوبت و هوا محافظت شود تا زنگ زدگی دوباره شروع نشود.

نظر کارشناسان ایران فلز در مورد میلگرد زنگ زده و خرید میلگرد با کیفیت تضمین شده

از دیدگاه ایران فلز موضوع زنگ زدگی میلگرد یک چالش جدی در انبارداری و حمل و نقل است که اغلب در فصول مرطوب یا در مناطق ساحلی حادتر می شود. خریداران باید بدانند که میلگردی که در کارخانه بسته بندی مناسب ندارد یا در انبارهای نامناسب نگهداری شده، احتمال بالاتری برای زنگ زدگی پیشرفته دارد.

توصیه های عملی ایران فلز به خریداران در راستای راهنمای خرید میلگرد که به مشکل نخورین:

هنگام خرید میلگرد، همیشه از فروشنده بخواهید که سابقه انبارداری و تاریخ تولید میلگرد را مشخص کند. میلگردی که بیش از 6 ماه در فضای باز یا انبار مرطوب نگهداری شده، باید پیش از خرید به دقت بررسی شود.

برای پروژه های مهم و بلند مدت، توصیه می شود میلگرد مستقیم از کارخانه های معتبر یا نمایندگان رسمی آن ها تهیه شود تا از نگهداری نامناسب در زنجیره توزیع جلوگیری شود. کارخانه های برتر تولید میلگرد ایران مانند ذوب آهن اصفهان، فولاد خراسان، کویر کاشان و نطنز، میلگرد را با بسته بندی ضد زنگ ارائه می دهند که عمر انبارداری را افزایش می دهد.

اگر میلگردهای خریداری شده دارای زنگ زدگی سطحی بودند، اجازه ندهید پیمانکار یا کارگر بدون بررسی فنی آن را مستقیم در قالب قرار دهد. یک بررسی ساده با برس سیمی و مقایسه وزن می تواند از یک اشتباه پرهزینه جلوگیری کند.

جمع بندی

حد مجاز زنگ زدگی میلگرد هم در آیین نامه بتن ایران (آبا) و هم در استانداردهای ACI بر اساس تاثیر زنگ زدگی بر مشخصات مکانیکی و کاهش وزن مقطع تعریف می شود. زنگ زدگی سطحی با کاهش وزن کمتر از 5 درصد و بدون پوسته شدن، مجاز است و حتی می تواند چسبندگی بتن را بهبود بخشد. اما زنگ زدگی عمیق، لایه ای و پوسته شونده که مقطع میلگرد را کاهش می دهد، قطعاً غیرمجاز است.

روش های ساده میدانی مانند برس سیمی، مقایسه وزن و بررسی بصری آج ها، ابزارهای اولیه خوبی برای تشخیص وضعیت میلگرد هستند. در موارد مشکوک آزمون آزمایشگاهی الزامی است.

برای تامین میلگرد با کیفیت و بدون دغدغه زنگ زدگی، با کارشناسان ایران فلز مشورت کنید و از منابع تامین معتبر بهره بگیرید تا ایمنی سازه تان در بلند مدت تضمین شود.
