استاندارد میلگرد ساختمانی؛ جدول استاندارد ایران و جهان

وقتی میلگرد برای یک پروژه ساختمانی خریداری می شود، اولین چیزی که مهندس سازه یا ناظر پروژه بررسی می کند، استاندارد تولید آن است. استاندارد میلگرد تعیین می کند که فولاد مصرفی از نظر ترکیب شیمیایی، خواص مکانیکی، شکل آج، ابعاد و تلرانس های تولید در چه سطحی قرار دارد. خریدن میلگرد بدون توجه به استاندارد، یعنی نادیده گرفتن پایه ای ترین معیار ایمنی سازه.

در ایران، استاندارد ملی ISIRI 3132 مبنای اصلی تولید میلگرد ساختمانی است، اما بسیاری از کارخانه های کشور محصولاتشان را با استانداردهای جهانی DIN 488 آلمان یا ASTM A615 آمریکا نیز تطبیق می دهند. در بازارهای بین المللی هم چند استاندارد مهم وجود دارد که آشنایی با آن ها برای فعالان صادرات و واردات فولاد ضروری است.

این مقاله یک مرجع فنی کامل و کاربردی است؛ از تعریف استاندارد میلگرد تا جدول مقایسه ای استانداردهای ایران و جهان، سایزبندی، طول استاندارد و نکات مهم هنگام خرید.

جدول مقایسه استانداردهای میلگرد ایران و جهان

استاندارد میلگرد چیست؟

استاندارد میلگرد مجموعه ای از الزامات فنی است که تولیدکننده باید در فرآیند ساخت میلگرد رعایت کند. این الزامات شامل چند حوزه اصلی می شوند:

1. ترکیب شیمیایی: میزان کربن، منگنز، سیلیسیم، فسفر، گوگرد و سایر عناصر آلیاژی باید در محدوده های تعریف شده استاندارد باشد. ترکیب شیمیایی مستقیماً بر استحکام، جوش پذیری و شکل پذیری میلگرد تاثیر می گذارد.
2. خواص مکانیکی: شامل تنش تسلیم (Yield Strength)، تنش کشش نهایی (Ultimate Tensile Strength)، ازدیاد طول نسبی (Elongation) و نسبت کشش به تسلیم. این خواص در آزمون های کشش تعیین می شوند.
3. شکل هندسی و ابعاد: قطر اسمی، وزن خطی، قطر مغزه، ارتفاع آج، فاصله آج ها، زاویه مارپیچ آج و تلرانس های مجاز ابعادی همه در استاندارد تعریف می شوند.
4. آزمون های خمش: میلگرد باید بتواند بدون ترک برداشتن تا زاویه مشخص خم شود. این الزام برای اطمینان از شکل پذیری در عملیات اجرایی ضروری است.
5. علامت گذاری: استانداردها مشخص می کنند که علامت کارخانه، گرید، قطر اسمی و کشور تولید چگونه روی میلگرد حک شود.

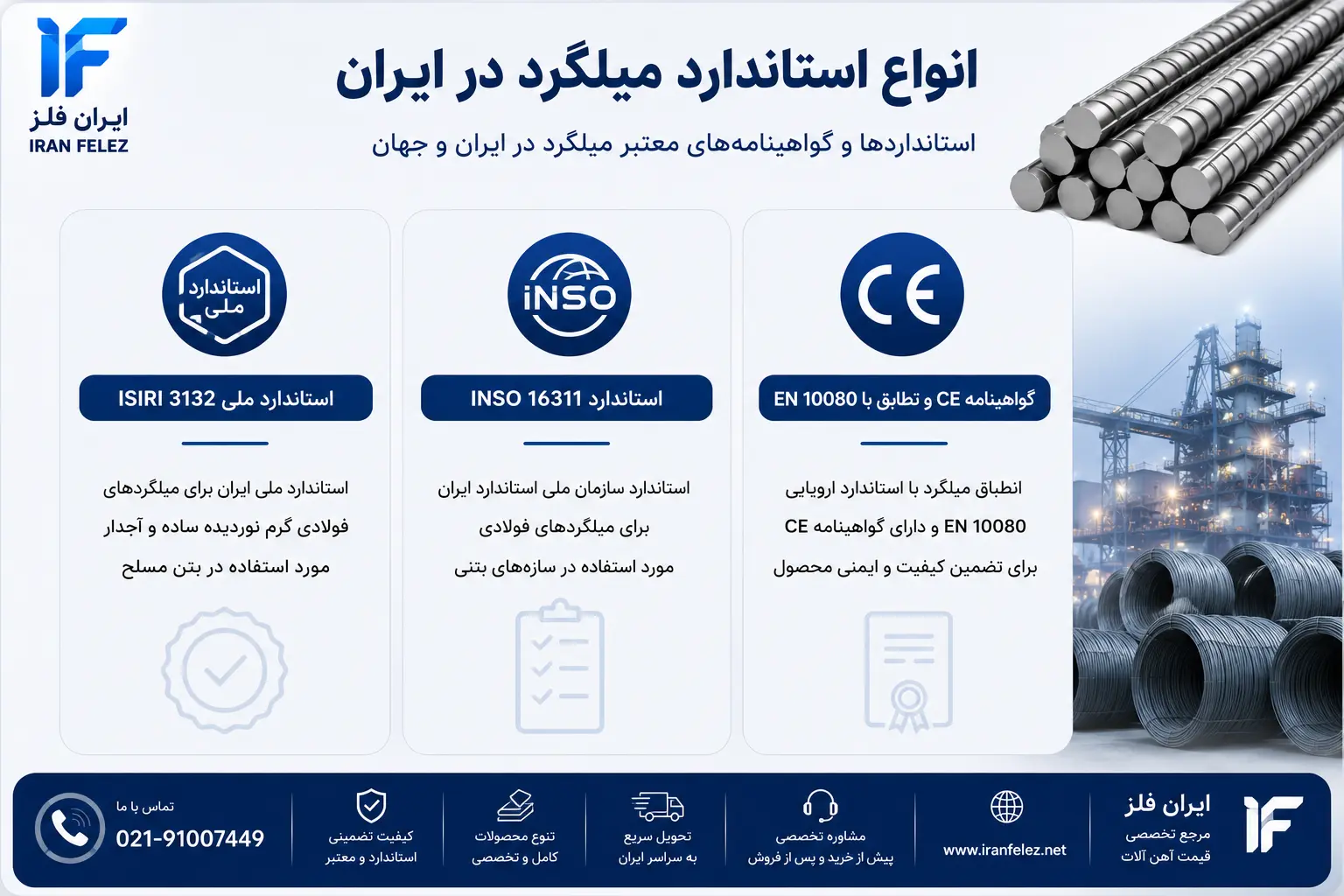

انواع استاندارد میلگرد در ایران

• استاندارد ملی ISIRI 3132
• استاندارد INSO 16311
• گواهینامه CE و تطابق با EN 10080

استاندارد ملی ISIRI 3132

استاندارد ISIRI 3132 با عنوان «فولاد برای تسلیح بتن — میلگردهای ساده و آجدار» توسط موسسه استاندارد و تحقیقات صنعتی ایران تدوین شده و مرجع اصلی تولید میلگرد ساختمانی در کشور است. این استاندارد اساساً بر پایه EN 10080 اروپایی تنظیم شده و کارخانه های داخلی موظف به رعایت آن هستند.

گریدهای تعریف شده در ISIRI 3132:

نکات مهم ISIRI 3132:

• S240 (A1): میلگرد ساده با پایین ترین استحکام. کاربرد محدود در ساختمان سازی مدرن؛ بیشتر برای خاموت و تیرهای غیر باربر استفاده میشود که با اسم میلگرد خاموت نیز شناخته میشود.
• S340 (A2): میلگرد آجدار با استحکام متوسط. هنوز در بعضی مناطق مصرف دارد اما در پروژه های بزرگ کمتر استفاده می شود.
• S400 (A3): پرمصرف ترین گرید در ساختمان سازی ایران. تعادل مناسبی بین استحکام، شکل پذیری و جوش پذیری دارد.
• S500 (A4): برای سازه های مقاوم در برابر زلزله و پروژه هایی که نیاز به صرفه جویی در مصرف فولاد دارند. استحکام بالا اما شکل پذیری کمتر از A3.

ترکیب شیمیایی در ISIRI 3132 (حداکثر درصد وزنی):

استاندارد INSO 16311

استاندارد INSO 16311 مکمل ISIRI 3132 است و الزامات خاص میلگردهای مقاوم در برابر زلزله را پوشش می دهد. این استاندارد که بر اساس الزامات آیین نامه 2800 ایران تدوین شده، برای مناطق لرزه خیز اهمیت ویژه دارد. میلگردهای منطبق با این استاندارد باید نسبت کشش به تسلیم (Fu/Fy) حداقل 1.25 داشته باشند.

گواهینامه CE و تطابق با EN 10080

برخی کارخانه های بزرگ ایرانی مانند فولاد مبارکه و ذوب آهن اصفهان محصولاتشان را با استاندارد اروپایی EN 10080 نیز تطبیق می دهند. این موضوع بخصوص برای صادرات میلگرد اهمیت دارد. EN 10080 جانشین استاندارد آلمانی DIN 488 در بازار اروپا شده، هرچند DIN 488 هنوز در اسناد فنی ایران ارجاع داده می شود.

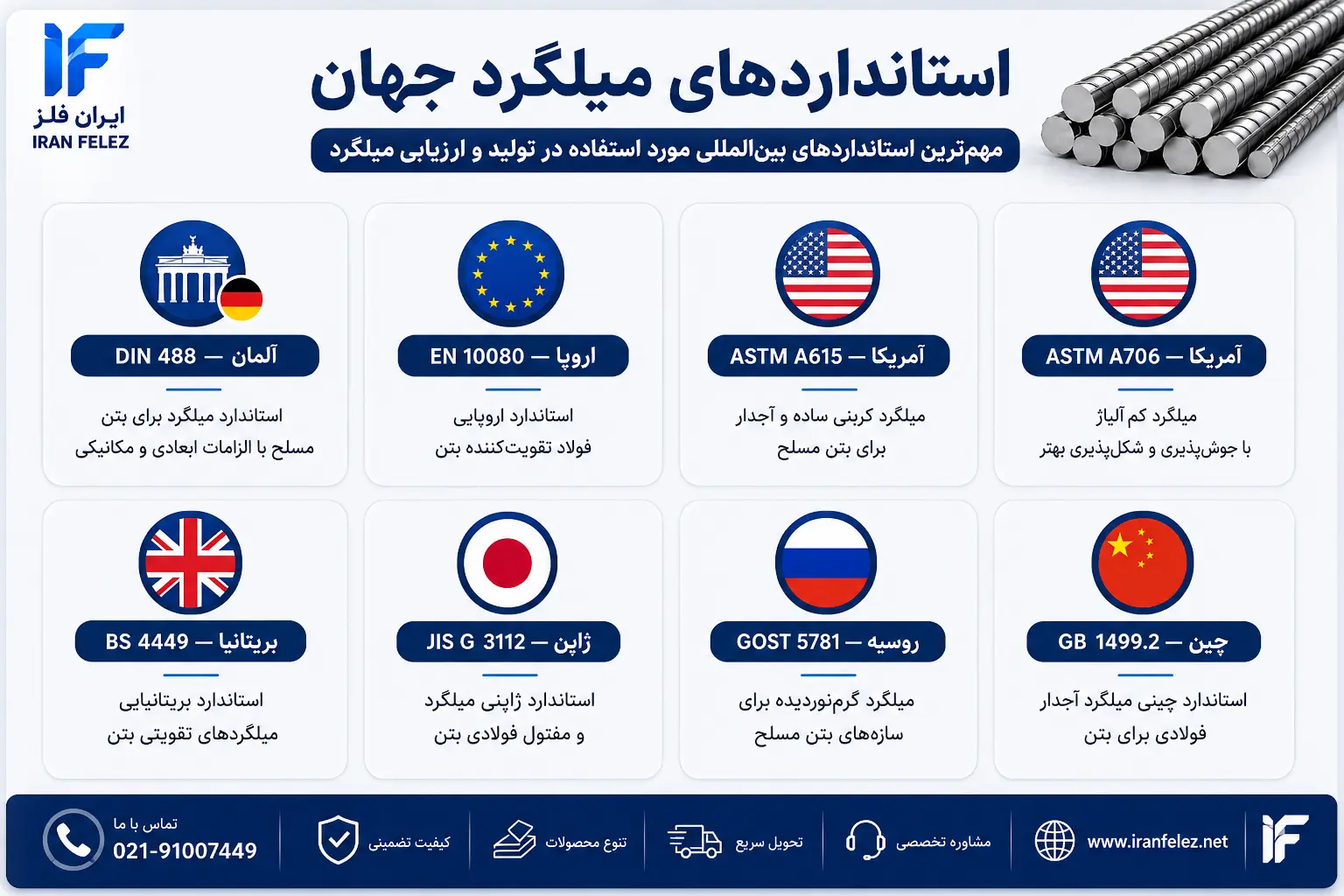

استانداردهای میلگرد جهان

• DIN 488 آلمان
• EN 10080 اروپا
• ASTM A615 آمریکا
• ASTM A706 آمریکا
• BS 4449 بریتانیا
• JIS G 3112 ژاپن
• GOST 5781 روسیه
• GB 1499.2 چین

DIN 488 آلمان

استاندارد DIN 488 از مهم ترین استانداردهای اروپایی در حوزه میلگرد ساختمانی است و سال ها مرجع اصلی صنعت فولاد اروپا بوده. گریدهای اصلی آن BSt 420S و BSt 500S هستند که در آن ها عدد نشان دهنده حداقل تنش تسلیم به مگاپاسکال و S مخفف Schweissbar (جوش پذیر) است. این استاندارد از سال 2001 در اروپا رسماً با EN 10080 ادغام شده، اما هنوز در ادبیات فنی ایران به DIN 488 ارجاع می شود. میلگرد آجدار BSt 500S با تنش تسلیم حداقل 500 MPa معادل تقریبی S500 ایران است.

EN 10080 اروپا

EN 10080 استاندارد یکپارچه اروپایی برای میلگرد بتن آرمه است که توسط کمیته فنی CEN/TC 104 تدوین شده. این استاندارد به جای تعریف گریدهای ثابت، یک چارچوب الزامات عملکردی تعریف می کند که هر کشور عضو اتحادیه اروپا می تواند مشخصات ملی خود را در آن قرار دهد. ویژگی مهم EN 10080 تمرکز بر رفتار پیوند (Bond Behaviour) بین میلگرد و بتن است که با آزمون بیرون کشیدن (Pull-out Test) سنجیده می شود.

ASTM A615 آمریکا

ASTM A615 پرکاربردترین استاندارد میلگرد ساختمانی در آمریکا و بسیاری از کشورهای آمریکای لاتین است. این استاندارد میلگردهای فولادی کربنی را پوشش می دهد و چهار گرید اصلی دارد:

Grade 60 معادل تقریبی S420 اروپا و نزدیک به S400 ایران است و رایج ترین گرید در پروژه های ساختمانی آمریکاست.

ASTM A706 آمریکا

ASTM A706 برای کاربردهای لرزه ای طراحی شده و تفاوت مهمی با A615 دارد: میلگردهای A706 از فولاد کم کربن (با حداکثر کربن معادل 0.55) ساخته می شوند که جوش پذیری و شکل پذیری بهتری دارند. نسبت Fu/Fy در A706 باید بین 1.25 تا 1.40 باشد. در مناطق لرزه خیز آمریکا و پروژه های با اتصالات جوشی، A706 ترجیح داده می شود.

BS 4449 بریتانیا

BS 4449 استاندارد بریتانیایی میلگرد است که اخیراً با EN 10080 هماهنگ شده. گریدهای تعریف شده در این استاندارد B500A، B500B و B500C هستند که هر سه حداقل تنش تسلیم 500 MPa دارند اما از نظر داکتیلیتی (شکل پذیری) تفاوت دارند:

• B500A: داکتیلیتی پایین، مناسب شبکه های جوش شده
• B500B: داکتیلیتی متوسط، رایج ترین گرید
• B500C: داکتیلیتی بالا، مناسب سازه های لرزه ای

JIS G 3112 ژاپن

استاندارد ژاپنی JIS G 3112 هم میلگردهای ساده (SR) و هم آجدار (SD) را پوشش می دهد:

• SR235 و SR295: میلگرد ساده با تنش تسلیم 235 و 295 MPa
• SD295A، SD295B: آجدار، تنش تسلیم 295 MPa
• SD345: پرکاربردترین گرید، تنش تسلیم 345 MPa
• SD390 و SD490: گریدهای با استحکام بالا برای سازه های خاص

ژاپن به دلیل لرزه خیزی شدید، الزامات داکتیلیتی بسیار سختگیرانه ای در استانداردهایش دارد.

GOST 5781 روسیه

استاندارد روسی GOST 5781 در کشورهای CIS (کشورهای مستقل مشترک المنافع) و برخی مناطق آسیای مرکزی مرجع است. گریدبندی آن با حروف A و اعداد رومی است:

GB 1499.2 چین

استاندارد چینی GB 1499.2 در کشورهای واردکننده فولاد چین اهمیت دارد. گریدهای اصلی HRB335، HRB400، HRB500 و HRBF400، HRBF500 (نوع ریزدانه) هستند. عدد در گرید نشان دهنده حداقل تنش تسلیم به مگاپاسکال است. HRB400 که معادل تقریبی S400 ایران است، پرکاربردترین گرید در پروژه های ساختمانی چین محسوب می شود.

انواع سایز استاندارد میلگرد

توجه: وزن خطی بر اساس فرمول استاندارد محاسبه شده: وزن (kg/m) = d² × 0.00617 که در آن d قطر اسمی به میلیمتر است.

سایزهای رایج در بازار ایران

در بازار آهن ایران، سایزهای 8، 10، 12، 14، 16، 18، 20، 22، 25، 28، 32 و 36 رایج ترین قطرها هستند. میلگردهای 8 تا 16 بیشترین مصرف را در پروژه های ساختمانی مسکونی دارند. میلگرد 32 و بالاتر عمدتاً برای پروژه های زیرساختی و صنعتی کاربرد دارد.

موارد مهم در استاندارد میلگرد

۱. نسبت کشش به تسلیم (Fu/Fy)

این نسبت از مهم ترین پارامترهای عملکرد لرزه ای میلگرد است. آیین نامه 2800 ایران برای مناطق لرزه خیز حداقل Fu/Fy برابر 1.25 الزام می کند. میلگردهایی که این نسبت در آن ها پایین باشد، رفتار ترد دارند و در زلزله ممکن است قبل از جذب انرژی لرزه ای، بشکنند.

۲. ازدیاد طول نسبی (Elongation)

ازدیاد طول نشان دهنده قابلیت تغییر شکل میلگرد قبل از گسیختگی است. هرچه این مقدار بیشتر باشد، میلگرد شکل پذیرتر است. برای S400 (A3) حداقل 14% و برای S500 (A4) حداقل 10% الزامی است.

۳. شکل و هندسه آج

آج های میلگرد نقش مستقیمی در پیوند بین میلگرد و بتن دارند. استانداردها ارتفاع آج، فاصله آج ها، زاویه مارپیچ و نسبت فضای باز به کل سطح را تعریف می کنند. آج های نامناسب می توانند باعث لغزش میلگرد در بتن و کاهش مقاومت کل سازه شوند.

۴. معادل کربن (Carbon Equivalent - Ceq)

معادل کربن پارامتری است که جوش پذیری میلگرد را نشان می دهد. مقدار بالای Ceq به معنی کاهش جوش پذیری و افزایش احتمال ترک های ناشی از هیدروژن در جوش است. فرمول رایج: Ceq = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15. هرچه Ceq کمتر باشد، میلگرد برای کارهای جوشکاری مناسب تر است.

۵. تلرانس های ابعادی

استانداردها تلرانس مجاز انحراف قطر اسمی را تعریف می کنند. در ISIRI 3132 انحراف مجاز قطر برای میلگرد 10 تا 25 میلیمتر حدود ±0.5 میلیمتر است. وزن خطی نیز نباید بیش از 4 تا 6 درصد (بسته به قطر) از مقدار اسمی انحراف داشته باشد.

۶. گواهی آزمون (Mill Certificate یا Test Report)

هر محموله میلگرد باید با گواهی آزمون کارخانه همراه باشد که در آن نتایج آزمون های کشش، خمش و آنالیز شیمیایی ثبت شده باشد. خرید میلگرد بدون گواهی آزمون از نظر فنی و حقوقی توصیه نمی شود، بخصوص در پروژه های دارای ناظر یا پیمانکار اصلی.

۷. آزمون خمش (Bend Test)

میلگرد باید بدون ترک خوردن تا زاویه مشخص خم شود. برای S400 خم 180 درجه روی قرقره با قطر 4 برابر قطر میلگرد الزامی است. آزمون برگشت از خم (Re-bend Test) نیز برای میلگردهایی که در محل ساختمان مجدداً صاف می شوند، اهمیت دارد.

۸. علامت گذاری استاندارد روی میلگرد

طبق ISIRI 3132، روی میلگرد باید موارد زیر حک شده باشد:

• نشانه اختصاری کارخانه تولیدکننده
• قطر اسمی میلگرد
• گرید (S240، S340، S400 یا S500)
• نماد استاندارد ملی ایران

طول استاندارد میلگرد چیست؟

طول استاندارد میلگرد در ایران 12 متر است و اکثر کارخانه ها میلگرد را در این طول تولید می کنند. با این حال چند نکته مهم وجود دارد:

طول های رایج در بازار ایران:

تلرانس طول: طبق ISIRI 3132، انحراف مجاز طول از مقدار اسمی +100 میلیمتر و -0 میلیمتر است. یعنی میلگرد 12 متری می تواند تا 12.1 متر باشد اما نباید کوتاه تر از 12 متر باشد.

طول در استانداردهای جهانی:

• در اروپا (EN 10080): طول استاندارد 6 تا 18 متر با توافق خریدار و فروشنده
• در آمریکا (ASTM): معمولاً 40 فوت (حدود 12.2 متر) یا 60 فوت (حدود 18.3 متر)
• در روسیه (GOST): 6 تا 12 متر

نکته عملی: وقتی میلگرد در کارخانه برش می خورد، ضایعات ناشی از برش و ماهیچه های انتهایی باید در محاسبات مصرف در نظر گرفته شود. برای پروژه های بزرگ، آرماتوربندهای حرفه ای از نرم افزار بهینه سازی برش (Bar Scheduling) استفاده می کنند.

تحلیل و بررسی ایران فلز: انتخاب میلگرد بر اساس استاندارد در بازار ایران

بازار میلگرد ایران یکی از بزرگ ترین بازارهای آهن آلات کشور است و تقریباً همه کارخانه های معتبر استاندارد ISIRI 3132 را رعایت می کنند. اما در عمل، خریداران با چند چالش روبرو می شوند:

اول؛ تفاوت کیفی درون گریدی: همه میلگردهای S400 یکسان نیستند. برخی کارخانه ها در حد پایین محدوده مجاز استاندارد کار می کنند و برخی دیگر کیفیت بالاتری ارائه می دهند. تفاوت در کنترل فرآیند تولید، کوره ها، نورد و آنالیز شیمیایی می تواند روی کیفیت نهایی تاثیر بگذارد.

دوم؛ میلگردهای غیراستاندارد در بازار: در برخی مناطق کشور، میلگردهای با کیفیت پایین تر و وزن کمتر از حد استاندارد به بازار عرضه می شود. این محصولات معمولاً قیمت پایین تری دارند اما ریسک استفاده از آن ها در سازه های ساختمانی بسیار بالاست. بررسی گواهی آزمون کارخانه و تطابق با ISIRI 3132 قبل از خرید ضروری است.

سوم؛ انتخاب گرید مناسب برای کاربرد: برای ساختمان های مسکونی معمولی در مناطق با خطر لرزه ای متوسط، S400 انتخاب مناسبی است. برای پروژه های واقع در مناطق لرزه خیز با خطر نسبی بالا، استفاده از میلگردهایی که الزامات INSO 16311 را نیز رعایت می کنند، توصیه می شود. S500 در صورتی که طراح سازه آن را مشخص کرده باشد استفاده می شود و نباید به دلیل قیمت پایین تر یا موجودی، آن را با S400 جایگزین کرد.

توصیه های ایران فلز:

• قبل از خرید، گواهی آزمون (Mill Certificate) بخواهید و مقادیر تنش تسلیم، کشش و ازدیاد طول را با الزامات استاندارد مقایسه کنید.
• در پروژه های بزرگ یا سفارش های مستقیم از کارخانه، می توانید نمونه برداری مستقل و آزمون آزمایشگاهی انجام دهید.
• ترکیب گریدهای مختلف در یک سازه بدون تایید طراح سازه مجاز نیست.
• در خریدهای از بازار آزاد، به علامت گذاری روی میلگرد توجه کنید؛ اگر نام کارخانه یا گرید قابل تشخیص نبود، از خرید آن محموله خودداری کنید.

جمع بندی

استاندارد میلگرد ساختمانی نه یک موضوع صرفاً فنی و بوروکراتیک، بلکه پایه ایمنی هر سازه بتن آرمه است. در ایران، ISIRI 3132 با چهار گرید S240، S340، S400 و S500 مرجع اصلی تولید و خرید است که گرید S400 بیشترین کاربرد را دارد. در سطح جهانی، DIN 488 و EN 10080 اروپا، ASTM A615 و A706 آمریکا، BS 4449 بریتانیا، JIS G 3112 ژاپن و GOST 5781 روسیه مهم ترین استانداردها هستند.

آشنایی با این استانداردها برای هر فعال بازار آهن ضروری است؛ چه پیمانکاری باشید که باید مطابق نقشه های سازه خرید کنید، چه تاجری که میلگرد وارد یا صادر می کند. طول استاندارد میلگرد در ایران 12 متر است و سایزهای 8 تا 32 بیشترین تقاضا را در بازار داخلی دارند.

برای استعلام قیمت میلگرد استاندارد از کارخانه های معتبر ایران، مشاهده لیست قیمت روز و دریافت راهنمایی تخصصی، با کارشناسان ایران فلز در ارتباط باشید.
