انتخاب تیرآهن مناسب برای ستون یکی از تصمیمات اساسی در هر پروژه ساختمانی است. ستون ها وظیفه انتقال بارهای ثقلی و جانبی ساختمان به پی را بر عهده دارند و نوع و سایز تیرآهن به کار رفته در آن ها مستقیماً بر ایمنی، پایداری و رفتار لرزه ای سازه تاثیر می گذارد.
در بازار آهن آلات ایران، دو نوع تیرآهن بیشتر از بقیه در ساخت ستون های فولادی مورد استفاده قرار می گیرند: تیرآهن هاش (H) و تیرآهن IPE. هر کدام از این دو ویژگی های فنی، ابعاد و کاربردهای متفاوتی دارند که شناخت آن ها برای هر مهندس سازه، پیمانکار یا خریدار فعال در بازار آهن آلات ضروری است.
در این مقاله بررسی می کنیم که بهترین تیرآهن برای ستون کدام است، تفاوت هاش و تیرآهن چیست، چه سایزهایی برای ستون مناسب تر هستند و در انتخاب تیرآهن ستون چه نکات فنی باید مد نظر قرار گیرند.

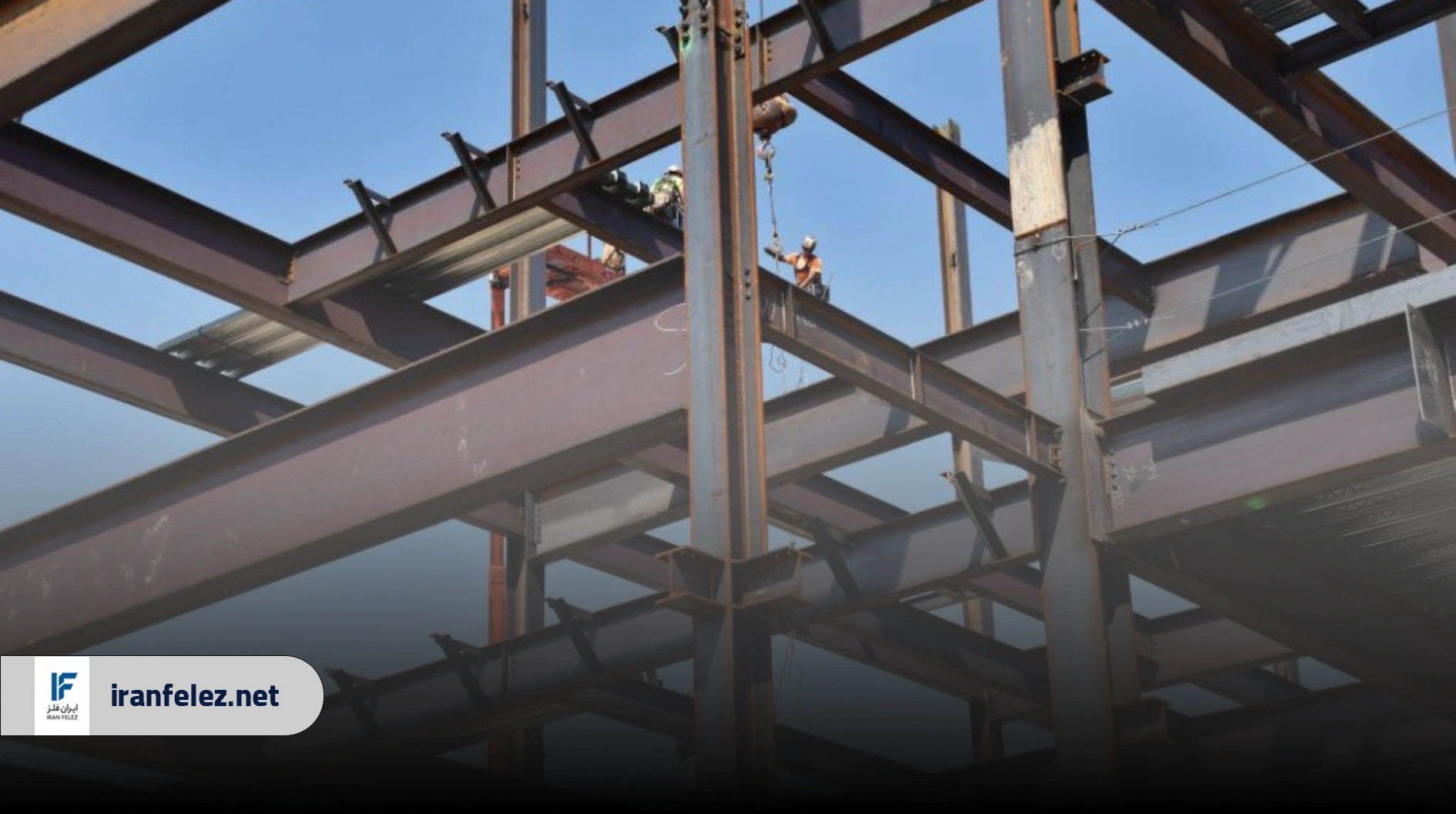

بهترین تیرآهن برای ستون
در سازه های فولادی، ستون باید توانایی تحمل بار محوری (فشاری)، لنگر خمشی و در بسیاری از موارد بار جانبی ناشی از باد یا زلزله را داشته باشد. به همین دلیل، مقطع تیرآهن مورد استفاده در ستون باید ویژگی هایی مشخص داشته باشد:
- ممان اینرسی بالا در هر دو محور: ستون در هر دو جهت x و y در معرض کمانش است. مقطعی که در هر دو محور مقاومت یکسان یا نزدیک به هم داشته باشد عملکرد بهتری دارد.
- ضخامت جان و بال کافی: برای جلوگیری از کمانش موضعی، ضخامت اجزای مقطع باید با استانداردهای لرزه ای تطابق داشته باشد.
- نسبت عرض به ارتفاع مناسب: مقاطع دو محوری مانند هاش نسبت عرض به ارتفاع نزدیک به یک دارند که برای ستون ایده آل است.
با توجه به این معیارها، تیرآهن هاش (H یا Wide Flange) در اکثر استانداردها و آیین نامه های سازه ای به عنوان بهترین گزینه برای ستون های فولادی شناخته می شود. این تیرآهن در مقایسه با IPE، بال های عریض تری دارد، ممان اینرسی در هر دو محور بالاتری ارائه می دهد و مقاومت بهتری در برابر کمانش دو محوری دارد. با این حال، در سازه های سبک و دهانه های کوتاه، IPE نیز با محاسبات مناسب قابل استفاده است.
تیرآهن هاش برای ستون
قبل از هرچیزی باید بدانید که تیرآهن هاش چیست، هاش یا H (که در بازار ایران با نام های HEA، HEB، HEM و Wide Flange شناخته می شود) به دلیل شکل مقطع عرضی اش که شبیه حرف H است، این نام را گرفته. بال های پهن و جان کوتاه تر نسبت به IPE، مشخصه اصلی این مقطع است.
چرا هاش برای ستون ایده آل است؟
| ویژگی | هاش (HEA/HEB) | IPE |
|---|---|---|
| نسبت عرض بال به ارتفاع | نزدیک به 1 | 0.4 تا 0.6 |
| ممان اینرسی محور ضعیف (Iy) | بالا | پایین |
| مقاومت در برابر کمانش دو محوری | عالی | متوسط |
| وزن مقطع | بیشتر | کمتر |
| مناسب برای | ستون، دیوار برشی | تیر، خرپا، ستون سبک |
در مقطع هاش، بال های عریض سطح تماس بیشتری برای اتصالات تیر به ستون فراهم می کنند و اجرای جوش و پیچ را ساده تر می سازند. این موضوع در ساختمان های فولادی چند طبقه که از سیستم قاب خمشی استفاده می کنند اهمیت زیادی دارد.
در بازار ایران، هاش عمدتاً از دو منشاء عرضه می شود: هاش اروپایی (با استاندارد EN 10034 و سری های HEA، HEB، HEM) که از کشورهایی مانند لوکزامبورگ، لهستان، اسپانیا و اوکراین وارد می شود، و هاش چینی که با قیمت پایین تر در بازار حضور دارد. انتخاب بین این دو بستگی به بودجه پروژه و الزامات کیفی کارفرما دارد.
سری های رایج هاش در ساخت ستون:
- HEA: بال نازک تر نسبت به HEB، وزن کمتر، مناسب برای ستون های با بار متوسط
- HEB: بال ضخیم تر، وزن و مقاومت بیشتر، مناسب برای ستون های اصلی با بار سنگین
- HEM: ضخیم ترین بال در بین سری های هاش اروپایی، برای ستون های پایه در ساختمان های سنگین و صنعتی

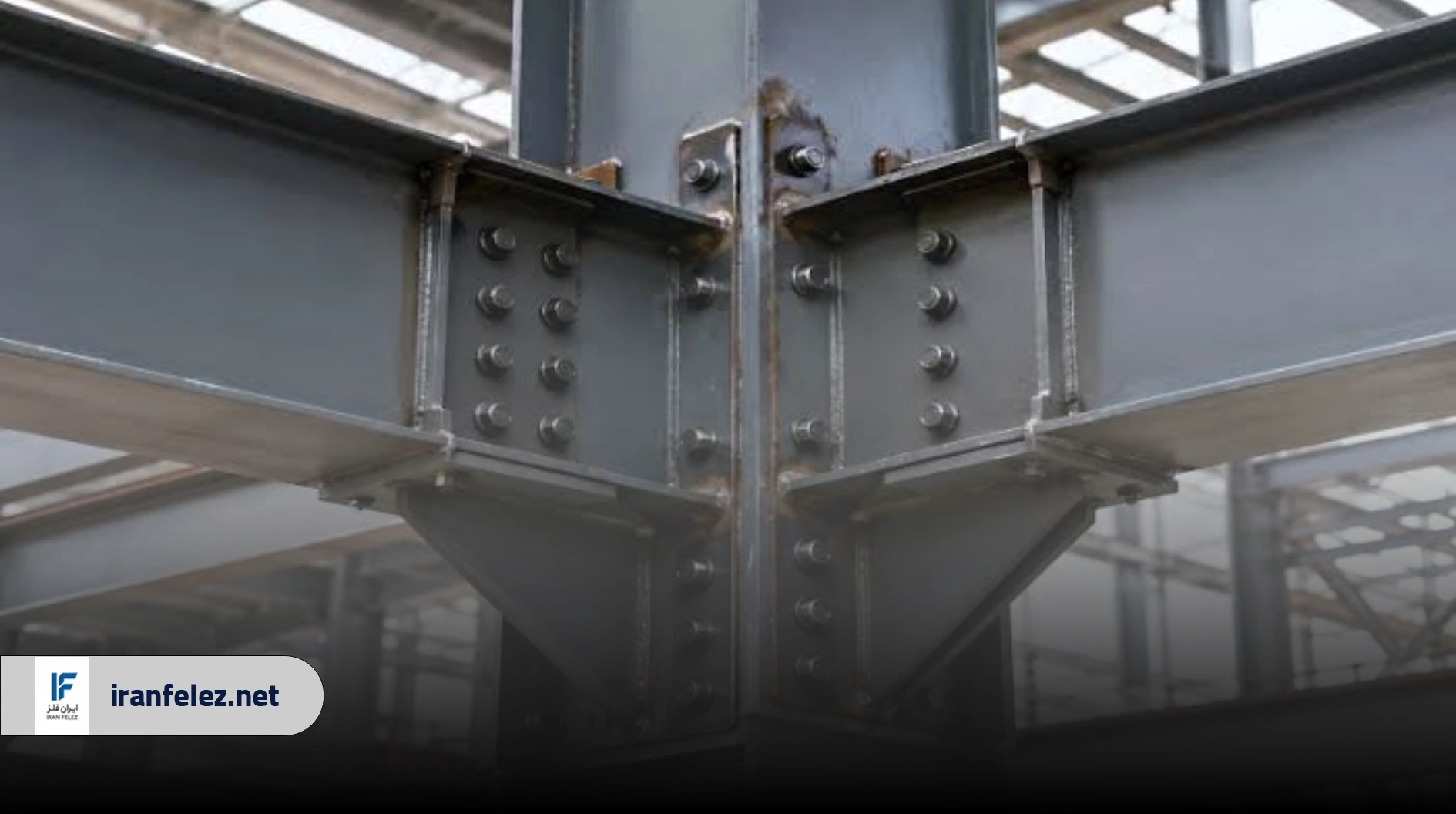

تیرآهن IPE برای ستون
برای اینکه بدانید تیرآهن IPE چیست باید اینگونه گفت که تیرآهن ipe (مقطع I اروپایی) مقطعی است با بال های باریک تر و جان بلندتر نسبت به هاش. این شکل هندسی آن را برای تیرهای خمشی بسیار کارآمد می سازد چون ممان اینرسی در محور قوی (Ix) بالایی دارد. اما همین ویژگی باعث می شود در محور ضعیف (Iy) عملکرد ضعیف تری داشته باشد.
کاربرد IPE در ستون:
IPE به صورت مجزا برای ستون های اصلی ساختمان های چند طبقه توصیه نمی شود. با این حال در موارد زیر استفاده از IPE برای ستون منطقی و رایج است:
- ستون های یک طبقه یا کوتاه: در سوله ها، انبارها، سازه های تک طبقه سبک
- سازه های فضایی و خرپا: جایی که بار محوری غالب است و بار خمشی ناچیز است
- ستون های جانبی کم بار: مانند ستون های کناری در سازه های سبک
- محدودیت بودجه: در پروژه هایی که محاسبات سازه اجازه می دهد و IPE با تقویت مناسب (مثلاً با ورق جانبی) می تواند استفاده شود
برای بهبود عملکرد IPE در نقش ستون، مهندسان معمولاً از روش تقویت بال استفاده می کنند: با جوش دادن ورق های فولادی به بال های IPE، مقطع مرکب تری ایجاد می شود که ممان اینرسی در هر دو محور را افزایش می دهد.
| شماره IPE | ارتفاع مقطع (mm) | عرض بال (mm) | وزن (kg/m) |
|---|---|---|---|
| IPE 200 | 200 | 100 | 22.4 |
| IPE 240 | 240 | 120 | 30.7 |
| IPE 300 | 300 | 150 | 42.2 |
| IPE 360 | 360 | 170 | 57.1 |
| IPE 400 | 400 | 180 | 66.3 |
| IPE 450 | 450 | 190 | 77.6 |
| IPE 500 | 500 | 200 | 90.7 |
در پروژه های واقعی بازار ایران، IPE بیشتر به عنوان تیر در کف و سقف سازه استفاده می شود و برای ستون، هاش انتخاب اول مهندسان است.
