تفاوت انواع تیرآهن و بررسی فرق استاندارد های IPB، IPE، INP

در بازار آهن آلات ایران، وقتی صحبت از تیرآهن می شود، اغلب سه استاندارد اصلی یعنی IPE، IPB و INP مطرح می شوند. اما همین سه حرف می توانند تفاوت زیادی در عملکرد سازه، هزینه پروژه و انتخاب درست مصالح ایجاد کنند. بسیاری از خریداران، پیمانکاران و حتی مهندسان تازه کار در اولین برخورد با این استانداردها دچار سردرگمی می شوند: تیرآهن IPE چه فرقی با IPB دارد؟ INP کجا باید استفاده شود؟ کدام گزینه برای سازه من مناسب تر است؟

پاسخ به این سوال ها فقط از روی ظاهر تیرآهن ممکن نیست. باید شکل مقطع، ابعاد بال، شیب بال ها، استانداردهای تولید و کاربرد سازه ای هر نوع را بشناسید. این مقاله تخصصی از ایران فلز تمام این تفاوت ها را به صورت کاملا کاربردی و با جداول مقایسه ای توضیح می دهد تا در هنگام خرید تیرآهن بهترین تصمیم را بگیرید.

جدول مقایسه تیرآهن IPE، IPB و INP

پیش از پرداختن به توضیح تفصیلی هر استاندارد، جدول زیر یک نمای کلی و سریع از مهم ترین تفاوت های این سه نوع تیرآهن را ارائه می دهد:

تفاوت انواع تیرآهن با یکدیگر

برای درک درست تفاوت انواع تیرآهن ابتدا باید بدانید که تیرآهن چیست و پس از آن باید با ساختار اصلی مقطع I شکل آشنا شویم. هر تیرآهن از سه بخش اصلی تشکیل شده است: دو بال (Flange) در بالا و پایین و یک جان (Web) که آن دو را به هم وصل می کند. تفاوت های IPE، IPB و INP دقیقاً در همین اجزا نهفته است؛ طول بال، ضخامت بال، شیب سطح داخلی بال و نسبت این ابعاد به ارتفاع کلی مقطع.

1. تیرآهن IPE چیست؟ ؛ European I-beam یک استاندارد اروپایی است که بال های نسبتاً باریک با سطح موازی دارد. این نوع تیرآهن به دلیل تعادل مناسب بین وزن و مقاومت، پرکاربردترین نوع تیرآهن در ایران و اروپا است.
2. تیرآهن IPB چیست؟ ؛ به آن Wide Flange یا H-Beam هم گفته می شود، بال های بسیار عریض و موازی دارد. این بال های پهن باعث می شوند IPB در برابر فشارهای محوری و خمشی از دو محور اصلی به خوبی مقاومت کند. کاربرد اصلی آن در ستون های فولادی سازه های سنگین است.
3. تیرآهن INP چیست؟ ؛ Normal Profile قدیمی ترین استاندارد از میان این سه است که بال های باریک و شیب دار دارد. این استاندارد بیشتر با سیستم اندازه گیری قدیمی DIN آلمان شناخته می شود و در ایران به عنوان «تیرآهن سری عادی» یا همان تیرآهن بال باریک شناخته می شود.

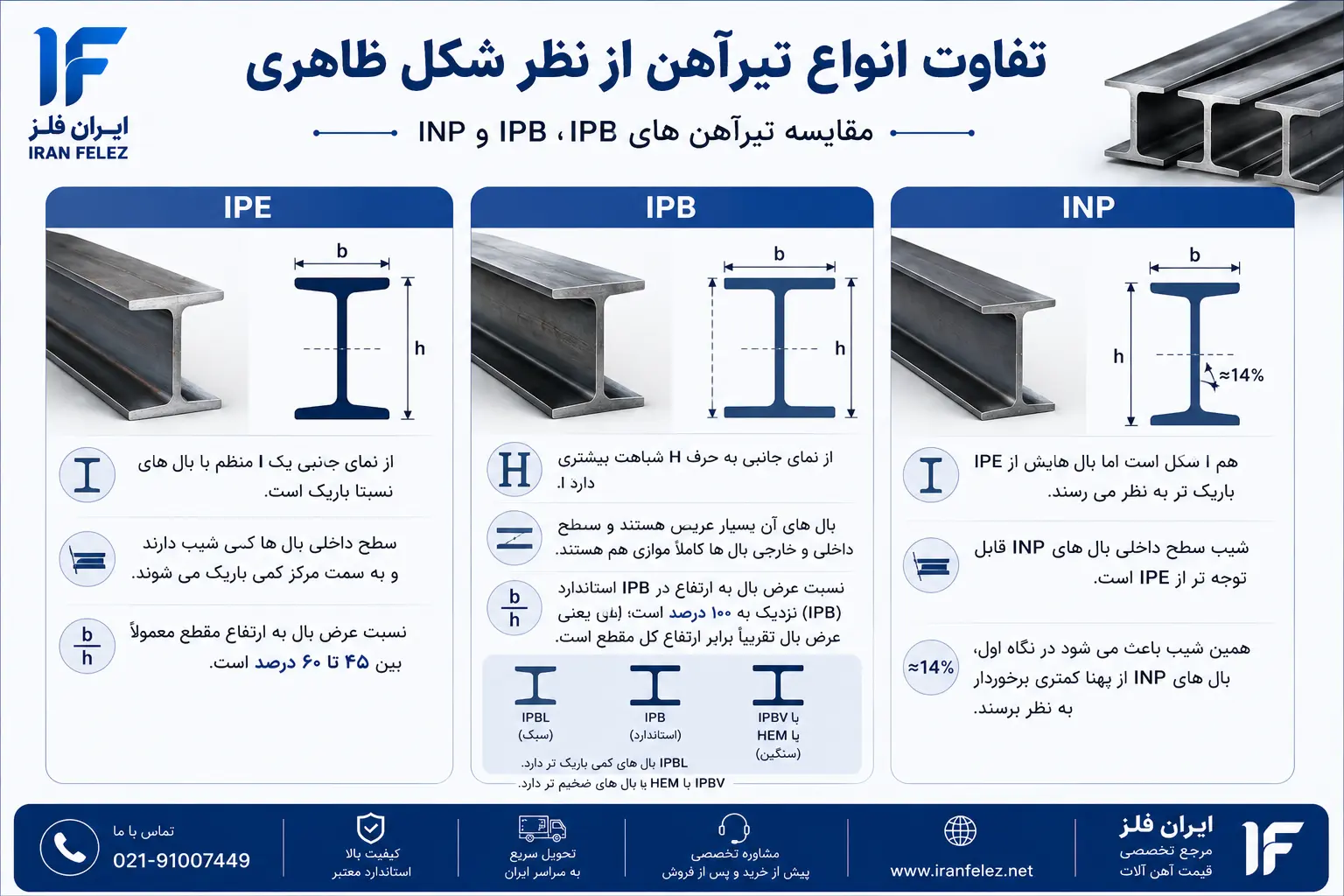

تفاوت انواع تیرآهن از نظر شکل ظاهری

اگر سه تیرآهن IPE، IPB و INP را کنار هم بگذارید، با وجود شباهت ظاهری کلی (هر سه I شکل هستند)، تفاوت های واضحی می بینید:

• تیرآهن IPE از نمای جانبی یک I منظم با بال های نسبتا باریک است. سطح داخلی بال ها کمی شیب دارند و به سمت مرکز کمی باریک می شوند. نسبت عرض بال به ارتفاع مقطع معمولاً بین ۴۵ تا ۶۰ درصد است.
• تیرآهن IPB از نمای جانبی به حرف H شباهت بیشتری دارد تا I. بال های آن بسیار عریض هستند و سطح داخلی و خارجی بال ها کاملاً موازی هم هستند. نسبت عرض بال به ارتفاع در IPB استاندارد (IPB) نزدیک به ۱۰۰ درصد است؛ یعنی عرض بال تقریباً برابر ارتفاع کل مقطع است. IPB سبک (IPBL) بال های کمی باریک تر و IPB سنگین (IPBV یا HEM) بال های ضخیم تر دارد.
• تیرآهن INP هم I شکل است اما بال هایش از IPE باریک تر به نظر می رسند. شیب سطح داخلی بال های INP قابل توجه تر از IPE است؛ حدود ۱۴ درصد. همین شیب باعث می شود در نگاه اول، بال های INP از پهنا کمتری برخوردار به نظر برسند.

تفاوت انواع تیرآهن از نظر عرض و ضخامت بال

عرض و ضخامت بال مهم ترین عامل تعیین کننده رفتار مکانیکی تیرآهن است. در اینجا به مقایسه عددی این سه استاندارد در سایزهای مشابه می پردازیم:

همان طور که جدول نشان می دهد، IPB در هر سایز بال هایی تقریباً دو برابر عریض تر از IPE دارد. این اختلاف عظیم در عرض بال، تفاوت بزرگی در گشتاور اینرسی حول محور عمودی (Iy) ایجاد می کند.

برای IPE 200 گشتاور اینرسی حول محور y حدود 142 سانتی متر مربع است در حالی که برای IPB 200 این عدد به حدود 2000 سانتی متر مربع می رسد. این یعنی IPB 200 در برابر خمش حول محور ضعیف (محور y یا عمودی) حدود ۱۴ برابر IPE 200 مقاوم تر است.

تفاوت انواع تیرآهن از نظر شیب بال ها

یکی از تفاوت های مهم که در نگاه اول کمتر دیده می شود، شیب سطح داخلی بال هاست. این شیب در تکنیک جوشکاری، اتصال به سایر اعضا و نحوه پخش نیرو اهمیت دارد.

تیرآهن INP: سطح داخلی بال ها شیبی حدود ۱۴ درصد دارد. این یعنی بال از ریشه (محل اتصال به جان) ضخیم تر است و به سمت لبه بیرونی باریک می شود. این ویژگی از زمان طراحی قالب های نورد قدیمی به ارث رسیده است و از نظر تولیدی ساده تر بود.

تیرآهن IPE: شیب سطح داخلی بال ها در این استاندارد نسبت به INP کاهش یافته و به ۱۴ درصد در استانداردهای ابتدایی محدود شده، اما در بسیاری از تولیدکنندگان اروپایی این شیب به کمتر از ۵ درصد رسیده است. سطح بال های IPE از نظر عملی تقریباً موازی است.

تیرآهن IPB: بال های کاملاً موازی دارد؛ شیب صفر. سطح داخلی و خارجی بال های IPB کاملاً صاف و موازی هم هستند. این ویژگی چند مزیت مهم دارد:

• اتصال مستقیم پیچ و مهره بدون نیاز به واشرهای مخروطی
• جوشکاری آسان تر و یکنواخت تر
• دقت بالاتر در ساخت اتصالات سخت (Moment Connection)
• امکان استفاده از گیره های استاندارد اتصال

همین موازی بودن بال های IPB است که آن را برای ستون های فولادی و اتصالات صلب سازه های صنعتی بهتر می کند.

تفاوت انواع تیرآهن از نظر کاربرد در سازه ها

انتخاب نوع تیرآهن مستقیماً به نوع بار، نوع سازه و نقش تیرآهن در سیستم باربری بستگی دارد:

کاربرد تیرآهن IPE در سازه ها

IPE بهترین انتخاب برای تیرهای خمشی افقی در سازه های ساختمانی است:

• تیرهای اصلی و فرعی سقف در ساختمان های اسکلت فلزی
• پل های سبک و میانی
• شاه تیرهای دهانه های متوسط (تا ۱۲ متر)
• تیرهای پله های فلزی
• اعضای خمشی در سازه های سبک تا متوسط

IPE برای تیر عملکرد بهتری دارد زیرا گشتاور اینرسی آن حول محور قوی (محور x یا افقی) نسبت به وزن مقطع بهینه است.

کاربرد تیرآهن IPB در سازه ها

IPB به دلیل بال های عریض موازی، اصلی ترین گزینه برای ستون های فولادی است:

• ستون های اصلی ساختمان های اسکلت فلزی
• ستون های سازه های صنعتی و کارخانه ای
• تیرهای سنگین با دهانه بلند (بیش از ۱۲ متر)
• اعضای باربر محوری
• شاه تیرهای پل های سنگین
• ستون های جرثقیل سقفی (Overhead Crane)
• سازه های مقاوم در برابر زلزله که نیاز به اتصالات صلب دارند

IPB سبک (HEA یا IPBL) برای حالتی مناسب است که ستون باشد اما بار محوری زیاد نباشد. IPB سنگین (HEM یا IPBV) برای ستون هایی با بار بسیار سنگین یا نیاز به سختی بالا کاربرد دارد.

کاربرد تیرآهن INP در سازه ها

INP بیشتر در سازه های قدیمی تر و موارد خاص استفاده می شود:

• بازسازی و مقاوم سازی ساختمان های قدیمی
• سقف های تیرچه و بلوک با تیرچه های I شکل کوچک
• سازه های موقت و داربست های فلزی
• برخی کاربردهای صنعتی خاص
• مناطقی که دسترسی به IPE محدود است

در پروژه های جدید و سازه های مدرن تقریباً استفاده از INP توصیه نمی شود مگر در موارد خاص که مهندس سازه تعیین کند.

تفاوت انواع تیرآهن از نظر ظرفیت باربری و تحمل وزن

ظرفیت باربری تیرآهن به چند پارامتر اصلی بستگی دارد که در این سه استاندارد متفاوت است:

مقاومت در برابر خمش (Bending Capacity)

مدول مقطع خمشی (Section Modulus یا Wx) تعیین کننده اصلی مقاومت خمشی است. این پارامتر به توزیع ماده نسبت به محور خمش بستگی دارد.

IPB 200 مدول خمشی حدود ۳ برابر IPE 200 دارد اما وزن آن نیز حدود ۲ برابر است. برای تیرهای افقی که فقط خمش در یک محور دارند، IPE گزینه بهتری است زیرا نسبت مقاومت به وزن آن بالاتر است.

مقاومت در برابر کمانش جانبی (Lateral Torsional Buckling)

این نوع کمانش برای تیرهای بلند که در میانه آن ها مهاربندی جانبی وجود ندارد مهم است. بال های عریض IPB مقاومت بسیار بیشتری در برابر کمانش جانبی دارند. برای دهانه های بلند بدون مهاربند جانبی، IPB انتخاب ایمن تری است.

مقاومت در برابر بار محوری (Axial Compression)

برای ستون هایی که تحت فشار محوری هستند، IPB به دلیل گشتاور اینرسی بیشتر حول هر دو محور، بسیار بهتر از IPE عمل می کند. شعاع ژیراسیون (Radius of Gyration) IPB در هر دو محور نسبتاً یکسان است که از کمانش در صفحه ضعیف جلوگیری می کند.

نسبت ظرفیت باربری به وزن

اگر هدف صرفاً مقاومت خمشی در تیرهای افقی باشد:

• IPE بهترین نسبت مقاومت خمشی به وزن را دارد.
• INP نسبت کمتری نسبت به IPE دارد.
• IPB سنگین ترین است اما در کاربرد ستون و بارهای محوری بهترین عملکرد را دارد.

تفاوت انواع تیرآهن از نظر استاندارد تولید

هر یک از این سه نوع تیرآهن بر اساس استانداردهای مشخصی تولید و کنترل می شوند:

استاندارد تیرآهن IPE

تیرآهن IPE بر اساس استاندارد اروپایی EN 10365 (جایگزین EN 19-57 قدیمی) تولید می شود. این استاندارد توسط موسسه استاندارد اروپا (CEN) تدوین شده و مشخصات ابعادی دقیق برای سایزهای IPE 80 تا IPE 600 را تعریف می کند.

در ایران، کارخانه هایی مانند ذوب آهن اصفهان، فولاد خوزستان و نورد لرستان تیرآهن IPE را با استناد به همین استاندارد اروپایی تولید می کنند. جنس فولاد معمولاً S235 یا S275 اروپایی است که معادل ST37 و ST44 در استانداردهای آلمانی و DIN قدیمی است.

استاندارد تیرآهن IPB

تیرآهن IPB (Wide Flange) بر اساس استاندارد EN 10365 برای سری HEA، HEB و HEM تولید می شود. در بازار ایران به ندرت با نام IPB عرضه می شود و اغلب با نام H-beam یا تیرآهن بال پهن شناخته می شود.

در استاندارد آلمانی DIN 1025 نیز این مقاطع تعریف شده اند. در آمریکا معادل این مقاطع با نام W-Shape (Wide Flange) و استاندارد AISC شناخته می شوند.

استاندارد تیرآهن INP

تیرآهن INP بر اساس استاندارد DIN 1025 آلمان تعریف شده است. این استاندارد قدیمی تر از IPE است و بیشتر در صنایع کشورهایی رواج دارد که از سیستم مهندسی آلمانی تبعیت می کنند. در ایران، تیرآهن INP به عنوان «تیرآهن سری ملی» یا «تیرآهن عادی» شناخته می شود و استاندارد بومی آن ISIRI 1884 است.

سایزبندی INP در ایران از شماره ۱۰ تا ۳۰ است که به سانتی متر ارتفاع اشاره دارد. برای مثال INP 20 یعنی ارتفاع ۲۰۰ میلی متر.

جدول مقایسه استانداردهای تولید

کدام تیرآهن IPE، IPB یا INP برای پروژه شما مناسب تر است

برای انتخاب درست بین این سه استاندارد، باید چند سوال کلیدی را پاسخ دهید:

آیا تیرآهن به عنوان تیر افقی یا ستون استفاده می شود؟

اگر تیر افقی است و بار عمودی دارد:

• برای دهانه های عادی تا ۱۰ متر: IPE بهترین گزینه است.
• برای دهانه های بلند تر از ۱۲ متر یا بارهای سنگین: IPB را در نظر بگیرید.

اگر ستون است و بار محوری دارد:

• همیشه IPB را ترجیح دهید. ستون IPB در برابر کمانش دو محوری بسیار بهتر عمل می کند.

سیستم سازه چیست؟

• ساختمان اسکلت فلزی با اتصالات ساده: IPE برای تیر + IPB برای ستون
• سازه مقاوم در برابر زلزله با قاب خمشی: IPB برای هر دو تیر و ستون
• سازه های صنعتی سنگین: IPB در ابعاد بزرگ
• پروژه های کوچک و سبک: IPE کافی است

محدودیت بودجه دارید؟

IPB به دلیل وزن بیشتر، هزینه بالاتری دارد. اگر محدودیت بودجه دارید و قیمت تیرآهن برای شما اهمیت زیادی دارد و طرف دیگه ایی هم سازه نیاز به ستون های سنگین ندارد، می توان با طراحی دقیق تر از IPE در ستون های کوتاه و کم بار هم استفاده کرد.

سایز INP در بازار ایران چه جایگاهی دارد؟

INP در پروژه های جدید اغلب توسط مهندسان سازه انتخاب نمی شود. اما در بازسازی ساختمان های قدیمی که اعضای موجود INP هستند، برای یکپارچگی سازه باید از همان استاندارد استفاده کرد.

راهنمای سریع انتخاب

جمع بندی

تفاوت اصلی تیرآهن IPE، IPB و INP در عرض بال، شیب بال و کاربرد سازه ای خلاصه می شود. IPE با بال های متوسط و موازی، انتخاب عمومی برای تیرهای افقی در ساختمان سازی است. IPB با بال های عریض و موازی، بهترین گزینه برای ستون های فولادی و سازه های صنعتی سنگین است. INP با بال های باریک و شیب دار، استاندارد قدیمی تری است که کاربرد آن در پروژه های جدید محدودتر شده است.

اگر قرار است برای پروژه ای تیرآهن خریداری کنید، نقشه سازه ای و مشخصات فنی دقیق را در دست داشته باشید. نوع و سایز تیرآهن باید توسط مهندس سازه تعیین شود و نباید صرفاً بر اساس قیمت یا در دسترس بودن انتخاب شود.
