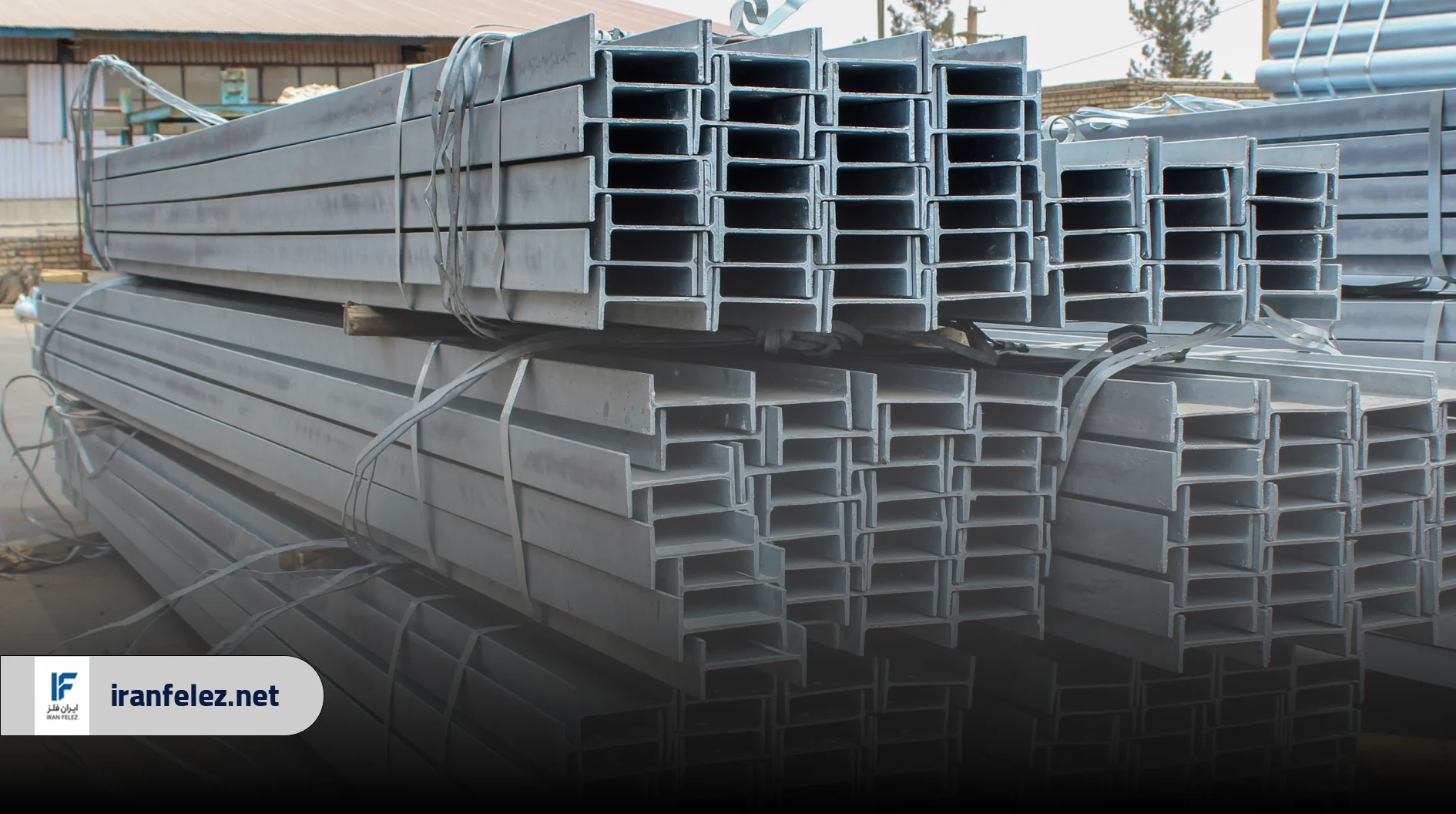

تیرآهن چیست؟
تیرآهن یک مقطع فولادی با سطح مقطع معمولا به شکل حرف I یا H است که از طریق فرآیند نورد گرم تولید می شود. این مقطع به دلیل شکل هندسی خاص خود، توانایی بالایی در تحمل بارهای خمشی و عمودی دارد و به همین دلیل به عنوان یکی از اصلی ترین اعضای باربر در سازه های فلزی و بتنی شناخته می شود.
نام تیرآهن از ترکیب دو واژه تیر و آهن گرفته شده است. تیر به معنای عضو باربر افقی یا عمودی در سازه است و آهن هم اشاره به جنس اصلی این محصول دارد که فولاد کربنی است. در واقع تیرآهن نوعی پروفیل فولادی است که با طراحی مقطع I یا H شکل، بیشترین مقاومت را با کمترین مصرف مواد اولیه فراهم می کند.
از نظر مهندسی، دلیل استفاده گسترده از این شکل مقطع، توزیع مناسب ماده در بخش های بال (Flange) و جان (Web) است. بخش عمده مقاومت خمشی تیرآهن از بال های بالا و پایین آن تامین می شود، در حالی که جان میانی وظیفه تحمل نیروهای برشی را بر عهده دارد. همین طراحی هوشمندانه باعث شده تیرآهن نسبت به وزن خود، مقاومت بسیار بالایی داشته باشد و به همین دلیل در ساخت اسکلت ساختمان ها، پل ها، سوله ها و سازه های صنعتی به کار می رود.
تیرآهن ها معمولا از فولاد St37 یا معادل آن تولید می شوند، هرچند بسته به کاربرد و درخواست پروژه، گریدهای دیگری از فولاد نیز برای تولید آن ها استفاده می شود. طول استاندارد تیرآهن در بازار ایران معمولا ۱۲ متر است و قیمت تیرآهن نیز بر اساس این متر طول و سایز آن محاسبه میشود، اما امکان سفارش طول های دیگر نیز بر اساس نیاز پروژه وجود دارد.
اجزای تیرآهن
برای درک بهتر عملکرد تیرآهن و انتخاب صحیح آن، آشنایی با اجزای تشکیل دهنده این مقطع فولادی ضروری است. هر تیرآهن از سه بخش اصلی تشکیل شده است:
- بال (Flange): بال ها همان بخش های افقی بالا و پایین تیرآهن هستند که عرض مقطع را تشکیل می دهند. وظیفه اصلی بال ها تحمل نیروهای کششی و فشاری ناشی از خمش است. هرچه عرض بال بیشتر باشد، مقاومت خمشی تیرآهن در جهت عرضی نیز افزایش پیدا می کند.
- جان (Web): جان بخش عمودی و میانی تیرآهن است که بال بالا و پایین را به هم متصل می کند. این بخش عمدتا وظیفه تحمل نیروهای برشی را بر عهده دارد و ضخامت آن نقش مهمی در مقاومت برشی مقطع ایفا می کند.
- گلویی یا محل اتصال بال و جان: ناحیه ای است که بال و جان در آن به هم متصل می شوند. طراحی این ناحیه در استانداردهای مختلف تولید، از نظر شعاع انحنا و زاویه اتصال متفاوت است و همین تفاوت یکی از عوامل تمایز بین انواع تیرآهن مانند INP و IPE محسوب می شود.
علاوه بر این سه بخش اصلی، ارتفاع کلی مقطع (که با عنوان سایز تیرآهن شناخته می شود) و طول کلی شمش نیز از مشخصات مهم هر تیرآهن به شمار می روند. شناخت دقیق این اجزا کمک می کند تا در هنگام خرید یا طراحی سازه، تیرآهن مناسب با توجه به میزان بار و دهانه مورد نظر انتخاب شود.
انواع تیرآهن بر اساس استاندارد تولید
تیرآهن ها بر اساس استاندارد تولید، شکل مقطع و نسبت عرض بال به ارتفاع، به چند دسته اصلی تقسیم می شوند. هر کدام از این انواع، کاربرد و ویژگی های فنی مخصوص به خود را دارند که در ادامه به تفصیل بررسی می شوند.
تیرآهن CPE (تیرآهن لانه زنبوری)

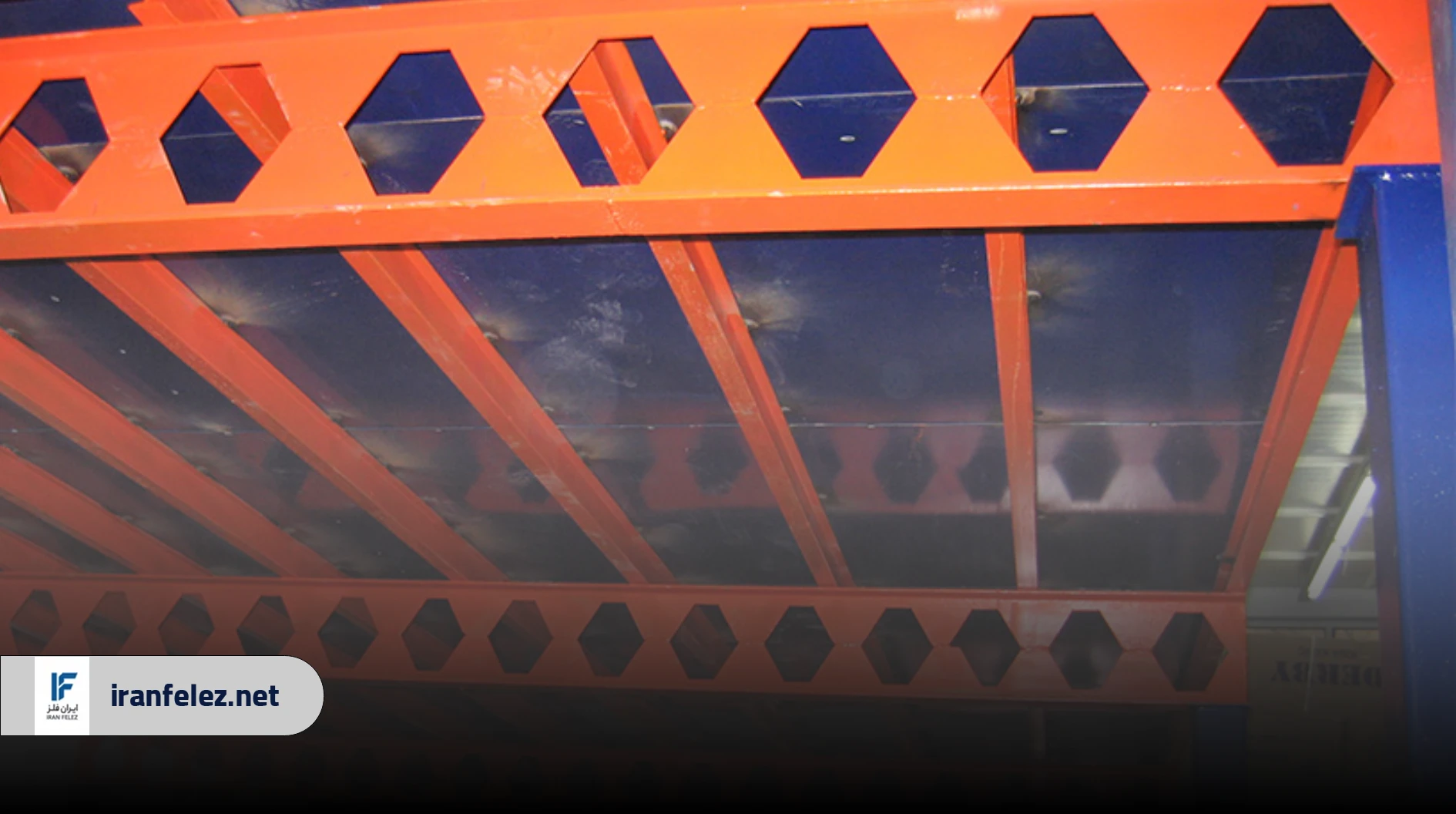

تیرآهن لانه زنبوری یا CPE، برخلاف سایر تیرآهن ها که مستقیما از فرآیند نورد گرم تولید می شوند، از برش و جوش دادن یک تیرآهن معمولی (معمولا IPE یا INP) ساخته می شود. در این روش، جان تیرآهن به صورت زیگزاگ برش خورده و سپس دو قطعه حاصل نسبت به هم جابه جا و مجددا به هم جوش داده می شوند. نتیجه این فرآیند، تیرآهنی با سوراخ های شش ضلعی روی جان است که شباهت زیادی به لانه زنبور عسل دارد؛ به همین دلیل به آن تیرآهن لانه زنبوری می گویند.
مهم ترین مزیت این نوع تیرآهن، افزایش ارتفاع مقطع بدون افزایش وزن قابل توجه است. از آنجا که مقاومت خمشی یک مقطع رابطه مستقیمی با ارتفاع آن دارد، تیرآهن لانه زنبوری می تواند با وزن تقریبا مشابه تیرآهن اصلی، دهانه های بزرگ تری را پوشش دهد. این ویژگی باعث شده این نوع تیرآهن در سازه هایی مانند سوله های صنعتی، سالن های ورزشی و سازه هایی با دهانه باز و بدون ستون میانی، کاربرد گسترده ای پیدا کند.
از سوی دیگر، سوراخ های موجود روی جان این تیرآهن امکان عبور تاسیسات مکانیکی و برقی مانند کانال های تهویه، لوله ها و کابل ها را از داخل ارتفاع تیرآهن فراهم می کند. این موضوع در ساختمان های صنعتی و تجاری که نیاز به مدیریت فضای تاسیسات دارند، مزیت قابل توجهی محسوب می شود.
تیرآهن IPE (تیرآهن بال نیم پهن)
تیرآهن IPE یکی از پرکاربردترین انواع تیرآهن در ساخت و ساز است. نام IPE از عبارت اروپایی مربوط به پروفیل بال موازی گرفته شده و ویژگی اصلی آن، بال های موازی با ضخامت یکنواخت است. برخلاف INP که بال آن شیبدار است، بال های تیرآهن IPE کاملا صاف و موازی با یکدیگر هستند و همین موضوع اتصال قطعات جانبی مانند صفحات و ورق ها را به آن ساده تر می کند.
عرض بال در تیرآهن IPE نسبت به ارتفاع مقطع کمتر از تیرآهن های هاش (IPB) است، به همین دلیل به آن بال نیم پهن گفته می شود. این تیرآهن معمولا در محدوده ارتفاعی ۸۰ تا ۶۰۰ میلی متر تولید می شود و طیف وسیعی از بارها را پوشش می دهد.
از نظر کاربرد، تیرآهن IPE بیشتر برای تحمل بارهای خمشی در تیرهای افقی سازه ها مانند تیرریزی سقف، تیرهای اصلی و فرعی ساختمان و همچنین در سازه های صنعتی سبک تا متوسط استفاده می شود. علاوه بر نوع معمولی، نسخه سبک تر این تیرآهن با عنوان IPE سبک یا I7 نیز در بازار موجود است که با کاهش ضخامت جان و بال، وزن کمتری نسبت به نوع معمولی دارد و برای سازه هایی با بار کمتر و هدف کاهش هزینه مناسب است.
تیرآهن IPB (تیرآهن هاش)
تیرآهن هاش که با نام های IPB، HEA و HEB نیز شناخته می شود، مقطعی با بال های پهن و موازی است. تفاوت اصلی این تیرآهن با IPE در نسبت عرض بال به ارتفاع مقطع است؛ در تیرآهن هاش، عرض بال تقریبا با ارتفاع مقطع برابر یا نزدیک به آن است، در حالی که در IPE عرض بال به مراتب کمتر از ارتفاع است.
این ویژگی باعث می شود تیرآهن هاش، علاوه بر مقاومت خمشی بالا، از مقاومت قابل توجهی در برابر کمانش جانبی و پیچش نیز برخوردار باشد. به همین دلیل تیرآهن هاش بیشتر به عنوان ستون در سازه های فلزی استفاده می شود، هرچند در تیرهای با بار سنگین نیز کاربرد دارد.
تیرآهن هاش خود به دو دسته اصلی تقسیم می شود:
- هاش سبک (IPBL یا HEA): با ضخامت کمتر جان و بال نسبت به هاش سنگین، برای بارهای متوسط مناسب است.
- هاش سنگین (HEB یا IPB): با ضخامت بیشتر و در نتیجه وزن و مقاومت بالاتر، برای سازه هایی با بارهای سنگین مانند ساختمان های بلندمرتبه و سازه های صنعتی سنگین استفاده می شود.
تیرآهن INP
تیرآهن INP یکی از قدیمی ترین و شناخته شده ترین انواع تیرآهن است که سابقه تولید طولانی در صنعت ساختمان دارد. ویژگی متمایز این تیرآهن، شیبدار بودن سطح داخلی بال آن است؛ یعنی برخلاف IPE و IPB که بال های موازی دارند، ضخامت بال در INP از محل اتصال به جان به سمت لبه بیرونی به تدریج کاهش می یابد.
این طراحی شیبدار، اگرچه از نظر توزیع ماده کارایی کمتری نسبت به بال موازی دارد، اما تیرآهن INP همچنان به دلیل قیمت مناسب و در دسترس بودن، در بسیاری از پروژه های ساختمانی به ویژه در ساخت تیرهای با دهانه کوتاه تا متوسط مورد استفاده قرار می گیرد. این نوع تیرآهن معمولا در محدوده سایز ۸ تا ۵۵ (بر اساس شماره استاندارد) تولید می شود و به دلیل عرض بال کمتر نسبت به IPE و IPB، برای دهانه های کوچک تر و بارهای سبک تر مناسب تر است.
تیرآهن دوبل
تیرآهن دوبل در واقع یک نوع مستقل از نظر استاندارد تولید نیست، بلکه به ترکیب دو تیرآهن (معمولا از نوع IPE یا INP) گفته می شود که در کنار هم و به موازات یکدیگر قرار گرفته و از طریق جوش، پیچ و مهره یا صفحات فولادی به هم متصل می شوند. هدف از این کار، افزایش مقاومت مقطع برای تحمل بارهای سنگین تر یا دهانه های بزرگ تر است، بدون آنکه نیاز به استفاده از تیرآهن های سایز بسیار بزرگ باشد.
تیرآهن دوبل معمولا در مواردی استفاده می شود که یک تیرآهن به تنهایی توانایی تحمل بار طراحی شده را ندارد، اما تغییر به سایز بزرگ تر از نظر اقتصادی یا اجرایی مقرون به صرفه نیست. این روش در ستون های سازه های صنعتی، تیرهای حامل جرثقیل سقفی و همچنین در تقویت سازه های موجود کاربرد فراوانی دارد. طراحی و محاسبه دقیق فاصله و نوع اتصال بین دو تیرآهن در این نوع مقطع، از اهمیت بالایی برخوردار است تا عملکرد یکپارچه و مطلوب مقطع ترکیبی تضمین شود.
انواع سایزهای تیرآهن

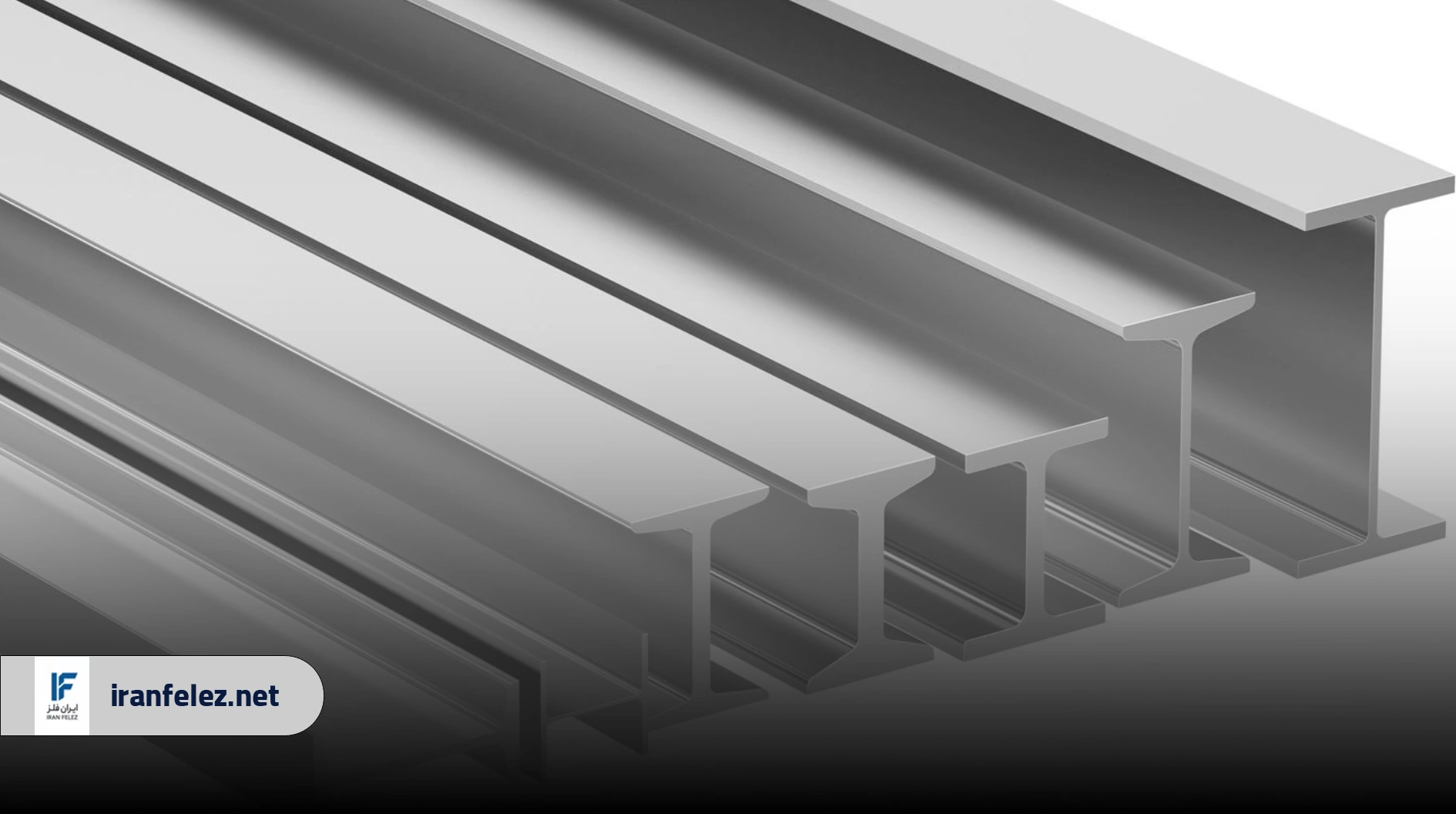

سایز تیرآهن معمولا با یک عدد مشخص می شود که تقریبا برابر با ارتفاع مقطع بر حسب سانتی متر است. در بازار ایران، تیرآهن ها بیشتر با همین اعداد سایز شناخته می شوند. در ادامه به معرفی رایج ترین سایزهای موجود در بازار می پردازیم.
تیرآهن ۱۲
تیرآهن سایز ۱۲ یکی از کوچک ترین سایزهای رایج در بازار است که بیشتر در پروژه های سبک، سازه های کوچک، حمال و همچنین در برخی کاربردهای غیرسازه ای مانند ساخت درب و پنجره های فلزی سنگین یا سازه های کمکی استفاده می شود. این سایز به دلیل وزن کم، جابه جایی و برش راحت تری دارد و برای دهانه های کوتاه که بار زیادی تحمل نمی کنند، انتخاب اقتصادی محسوب می شود.
تیرآهن ۱۴
تیرآهن ۱۴ نسبت به سایز ۱۲ کمی مقاومت بیشتری دارد و در ساخت سازه های سبک تا متوسط مانند حمال درب و پنجره، تیرهای فرعی سقف و برخی سازه های صنعتی کوچک به کار می رود. این سایز هنوز هم برای دهانه های بزرگ یا بارهای سنگین مناسب نیست، اما گزینه مناسبی برای پروژه هایی با بودجه محدود و بار متوسط است.
تیرآهن ۱۶
تیرآهن سایز ۱۶ در دسته سایزهای متوسط قرار می گیرد و کاربرد گسترده تری نسبت به سایزهای ۱۲ و ۱۴ دارد. این سایز اغلب در تیرریزی سقف ساختمان های مسکونی کوچک تا متوسط، سازه های تجاری کوچک و همچنین در ساخت اسکلت برخی سوله های سبک استفاده می شود. تعادل مناسب بین وزن، هزینه و مقاومت، این سایز را به یکی از پرفروش ترین سایزهای بازار تبدیل کرده است.
تیرآهن ۱۸
تیرآهن ۱۸ به دلیل مقاومت بالاتر، در پروژه هایی با دهانه بزرگ تر یا بار بیشتر نسبت به سایزهای پایین تر استفاده می شود. این سایز در ساخت اسکلت فلزی ساختمان های چند طبقه، سوله های صنعتی با بار متوسط و همچنین در تیرهای اصلی سقف کاربرد دارد. بسیاری از پیمانکاران، سایز ۱۸ را نقطه شروع تیرآهن های مناسب برای سازه های جدی تر می دانند.
تیرآهن ۲۰
تیرآهن سایز ۲۰ یکی از پرکاربردترین سایزها در ساخت اسکلت فلزی ساختمان های میان مرتبه است. این سایز به دلیل مقاومت خمشی بالاتر، برای دهانه های بزرگ تر و بارهای سنگین تر مناسب است و در تیرهای اصلی، ستون های سازه های صنعتی سبک تا متوسط و همچنین در سوله های صنعتی به طور گسترده استفاده می شود.
تیرآهن ۲۲
تیرآهن ۲۲ نسبت به سایز ۲۰ مقاومت و وزن بیشتری دارد و معمولا در سازه هایی با دهانه بزرگ تر یا بار طبقات بیشتر به کار می رود. این سایز در ساختمان های تجاری و اداری با ارتفاع متوسط، همچنین در برخی سازه های صنعتی سنگین تر مورد استفاده قرار می گیرد.
تیرآهن ۲۴
تیرآهن سایز ۲۴ برای پروژه هایی طراحی می شود که نیاز به تحمل بار زیاد یا پوشش دهانه های بزرگ دارند. این سایز در ساختمان های بلندمرتبه، سوله های صنعتی سنگین و پل های کوچک به عنوان یکی از اعضای اصلی باربر استفاده می شود.
تیرآهن ۲۷
تیرآهن ۲۷ در دسته سایزهای بزرگ قرار دارد و بیشتر در پروژه های صنعتی و سازه هایی با بار بسیار سنگین یا دهانه های وسیع کاربرد دارد. استفاده از این سایز نیازمند طراحی دقیق سازه ای است و معمولا در پروژه های بزرگ مقیاس مانند سوله های صنعتی بزرگ، انبارهای وسیع و برخی پل ها دیده می شود.
تیرآهن ۳۰
تیرآهن سایز ۳۰ یکی از بزرگ ترین سایزهای رایج در بازار تیرآهن است که برای تحمل بارهای بسیار سنگین و پوشش دهانه های بزرگ طراحی شده است. این سایز معمولا در پروژه های صنعتی سنگین، سازه های خاص و پل های فلزی با دهانه بزرگ استفاده می شود و به دلیل وزن و هزینه بالا، انتخاب آن معمولا بر اساس محاسبات دقیق مهندسی صورت می گیرد.
مشخصات فنی تیرآهن چیست؟
هر نوع تیرآهن بر اساس استاندارد تولید، دارای مشخصات فنی مشخصی از نظر ارتفاع، عرض بال و وزن واحد طول است. جدول زیر خلاصه ای از مهم ترین مشخصات فنی انواع رایج تیرآهن را نشان می دهد.
| نوع تیرآهن | نام تیرآهن در استاندارد ملی ایران | استاندارد تولید | ارتفاع (سایز تیرآهن) (mm) | عرض بال (mm) | وزن تیرآهن (وزن واحد طول) (kg) |
|---|---|---|---|---|---|
| تیرآهن IPE معمولی | تیرآهن گرم نوردیده بال نیم پهن موازی (I-2) | ISIRI 1791، DIN 1025-5، EN 10034 | ۸۰ تا ۶۰۰ | ۴۶ تا ۲۲۰ | ۶ تا ۱۲۲ |
| تیرآهن IPE سبک (تیرآهن I7) | تیرآهن گرم نوردیده نیمه سبک بال نیم پهن موازی (I-7) | ISIRI 16348، EN 10034 | ۱۲۰ تا ۲۰۰ | ۶۳ تا ۹۹ | ۹.۱ تا ۲۰.۶ |
| تیرآهن INP | تیرآهن گرم نوردیده بال باریک شیبدار (I-1) | ISIRI 3277، DIN 1025-1، EN 10024 | ۸ تا ۵۵ | ۴۲ تا ۲۰۰ | ۵.۹۴ تا ۱۶۶ |
| هاش سبک (IPBL یا HEA) | تیرآهن گرم نوردیده بال پهن موازی سبک (I-4) | ISIRI 13781، DIN 1025-3، EN 10034، EN 10025-2 | ۹۶ تا ۹۹۰ | ۱۰۰ تا ۳۰۰ | ۱۶.۷ تا ۲۷ |
| هاش سنگین (HEB یا IPB) | تیرآهن گرم نوردیده بال پهن موازی با وزن متوسط (I-5) | ISIRI 14484، DIN 1025-2، EN 10034، EN 10025-2 | ۱۰۰ تا ۱۰۰۰ | ۱۰۰ تا ۳۰۰ | ۲۰.۴ تا ۳۱۴ |
نکته قابل توجه در این جدول، تفاوت زیاد میان حداقل و حداکثر وزن واحد طول در هر نوع تیرآهن است. این تفاوت نشان می دهد که هر رده از تیرآهن طیف وسیعی از سایزها را پوشش می دهد و امکان انتخاب دقیق بر اساس محاسبات سازه ای را برای مهندسان فراهم می کند. همچنین وجود چند استاندارد موازی مانند ISIRI، DIN و EN نشان می دهد که تیرآهن های تولید داخل ایران عموما بر مبنای استانداردهای اروپایی و با انطباق در استاندارد ملی ایران تولید می شوند.
کاربردهای تیرآهن چیست؟
تیرآهن به دلیل مقاومت بالا و انعطاف در طراحی، کاربردهای متنوعی در صنایع مختلف دارد. در ادامه مهم ترین این کاربردها را به تفکیک بررسی می کنیم.
اسکلت فلزی ساختمان
یکی از رایج ترین کاربردهای تیرآهن، استفاده در ساخت اسکلت اصلی ساختمان های فلزی است. تیرآهن ها به عنوان تیر و ستون، بار طبقات را تحمل کرده و به فونداسیون منتقل می کنند. انتخاب سایز و نوع تیرآهن در این کاربرد کاملا وابسته به تعداد طبقات، بار زنده و مرده ساختمان و دهانه بین ستون هاست.
تیرریزی سقف
در ساختمان های با اسکلت بتنی یا فلزی، تیرآهن به عنوان تیر اصلی زیرسازی سقف استفاده می شود. در این کاربرد، تیرآهن ها به فاصله مشخص از یکدیگر قرار گرفته و پوشش سقف مانند طاق ضربی، بلوک سفالی یا سقف کامپوزیت روی آن ها اجرا می شود.
سوله های صنعتی و انبارها
به دلیل نیاز به دهانه های باز و بدون ستون میانی در سوله ها، تیرآهن های سنگین و به ویژه تیرآهن لانه زنبوری کاربرد گسترده ای دارند. این سازه ها معمولا بار سقف، جرثقیل سقفی و بارهای جانبی ناشی از باد را از طریق تیرآهن ها به ستون ها منتقل می کنند.
پل سازی
در ساخت پل های فلزی یا پل های با عرشه بتنی و تیر فلزی، تیرآهن های سنگین به عنوان اعضای اصلی باربر استفاده می شوند. در این کاربرد، تیرآهن باید توانایی تحمل بارهای دینامیکی ناشی از عبور خودرو یا قطار را نیز داشته باشد.
ساخت جرثقیل های سقفی
ریل حرکت جرثقیل های سقفی در کارخانه ها و انبارها معمولا بر روی تیرآهن های سنگین یا تیرآهن های دوبل نصب می شود، زیرا این قطعات باید بارهای دینامیکی و متمرکز ناشی از حرکت جرثقیل را تحمل کنند.
سازه های صنعتی و تجهیزات
تیرآهن در ساخت پایه ماشین آلات صنعتی، سکوهای فلزی، پله های صنعتی و همچنین در نگهدارنده تجهیزات سنگین در کارخانه ها استفاده می شود.
تقویت سازه های موجود
در پروژه های مقاوم سازی، تیرآهن به عنوان عضو کمکی برای افزایش مقاومت تیرها و ستون های موجود به کار می رود. این کاربرد به ویژه در ساختمان های قدیمی که نیاز به افزایش ظرفیت باربری دارند، اهمیت زیادی پیدا می کند.
مزایای استفاده از تیرآهن
استفاده از تیرآهن در سازه ها مزایای متعددی دارد که برخی از مهم ترین آن ها عبارتند از:
- مقاومت بالا نسبت به وزن: شکل مقطع I یا H باعث می شود تیرآهن با وزن نسبتا کم، مقاومت خمشی بالایی داشته باشد؛ این ویژگی هزینه حمل و نصب را نیز کاهش می دهد.
- سرعت اجرای بالا: برخلاف سازه های بتنی که نیاز به قالب بندی و زمان عمل آوری دارند، اجرای سازه های فلزی با تیرآهن سریع تر انجام می شود و زمان تحویل پروژه کاهش پیدا می کند.
- قابلیت پوشش دهانه های بزرگ: تیرآهن، به ویژه در نوع سنگین و لانه زنبوری، امکان طراحی فضاهای باز و بدون ستون میانی را فراهم می کند که برای سوله ها و سالن ها اهمیت زیادی دارد.
- امکان بازیافت و استفاده مجدد: فولاد تیرآهن قابلیت بازیافت بالایی دارد و در صورت تخریب سازه، می توان آن را ذوب کرده یا در برخی موارد پس از بازرسی فنی مجددا استفاده کرد.
- تنوع در سایز و نوع: وجود انواع مختلف تیرآهن مانند IPE، INP، هاش و لانه زنبوری، امکان انتخاب دقیق بر اساس نیاز سازه ای و بهینه سازی هزینه را فراهم می کند.
- مقاومت قابل پیش بینی: به دلیل تولید صنعتی و استاندارد، رفتار مکانیکی تیرآهن قابل پیش بینی است و طراحی سازه ای بر اساس آن با دقت بالایی انجام می شود.
معایب استفاده از تیرآهن
در کنار مزایای فراوان، استفاده از تیرآهن محدودیت ها و معایبی نیز دارد که باید در طراحی و اجرا مورد توجه قرار گیرد:
- حساسیت به خوردگی: فولاد در معرض رطوبت و هوا مستعد زنگ زدگی است و در صورت عدم رعایت پوشش های محافظ مانند رنگ ضد زنگ یا گالوانیزه، عمر مفید سازه کاهش می یابد.
- کاهش مقاومت در برابر آتش: فولاد در دماهای بالا مقاومت خود را به سرعت از دست می دهد؛ به همین دلیل در ساختمان های فلزی معمولا نیاز به پوشش های ضد حریق روی تیرآهن ها وجود دارد.
- هزینه بالاتر نسبت به برخی مصالح: بسته به نوسانات قیمت فولاد، استفاده از تیرآهن ممکن است نسبت به برخی مصالح جایگزین هزینه بیشتری داشته باشد، به ویژه در پروژه های بزرگ مقیاس.
- نیاز به تخصص در جوشکاری و اتصالات: اجرای صحیح اتصالات جوشی یا پیچی تیرآهن نیازمند نیروی متخصص است و اشتباه در اجرا می تواند مقاومت سازه را به شدت کاهش دهد.
- حساسیت به کمانش: تیرآهن ها به ویژه در حالت فشاری، در صورت نداشتن مهاربندی مناسب، مستعد کمانش جانبی هستند؛ این موضوع نیازمند طراحی دقیق مهاربندها و فاصله تکیه گاه هاست.
- وزن بالا در سایزهای بزرگ: با وجود نسبت مناسب مقاومت به وزن، تیرآهن های سایز بزرگ همچنان وزن قابل توجهی دارند که حمل و نصب آن ها را به تجهیزات سنگین مانند جرثقیل نیازمند می کند.
نحوه تشخیص انواع تیرآهن
تشخیص نوع تیرآهن برای خریداران و مهندسانی که با انواع مختلف آن سروکار دارند، اهمیت زیادی دارد؛ زیرا جایگزینی اشتباه یک نوع با نوع دیگر می تواند رفتار سازه ای متفاوتی ایجاد کند. برای تشخیص انواع تیرآهن می توان به نکات زیر توجه کرد:
- بررسی شکل بال: ساده ترین راه تشخیص، بررسی شکل بال تیرآهن است. اگر سطح داخلی بال شیبدار و کمی مورب باشد، احتمالا با تیرآهن INP طرف هستیم. اما اگر بال ها کاملا صاف و موازی با یکدیگر باشند، تیرآهن از نوع IPE یا هاش است.
- بررسی نسبت عرض بال به ارتفاع: در تیرآهن IPE، عرض بال معمولا نصف یا کمتر از ارتفاع مقطع است. اما در تیرآهن های هاش، عرض بال تقریبا با ارتفاع برابر یا نزدیک به آن است. این نسبت یکی از سریع ترین راه ها برای تفکیک IPE از هاش است.
- بررسی وجود سوراخ روی جان: اگر روی جان تیرآهن سوراخ های شش ضلعی یا دایره ای منظم دیده شود، این تیرآهن از نوع لانه زنبوری یا CPE است که از برش و جوش تیرآهن معمولی ساخته شده است.
- بررسی مهر و علامت روی تیرآهن: تولیدکنندگان معتبر معمولا نام کارخانه، استاندارد تولید و سایز محصول را به صورت مهر یا برجسته روی بال تیرآهن درج می کنند. این علامت گذاری، مطمئن ترین راه برای تشخیص دقیق نوع و استاندارد تیرآهن است.
- اندازه گیری مستقیم: در صورت نبود علامت مشخص یا مستندات کارخانه، می توان با اندازه گیری دقیق ارتفاع مقطع، عرض بال و ضخامت جان و بال، و مقایسه آن با جداول استاندارد هر نوع تیرآهن، نوع دقیق آن را مشخص کرد.
- مراجعه به فروشنده یا آزمایشگاه: در پروژه هایی که دقت بسیار بالایی مورد نیاز است، بهتر است از فاکتور خرید معتبر یا آزمایش مواد در آزمایشگاه های متالورژی برای تایید نوع و گرید فولاد تیرآهن استفاده شود.
جمع بندی
تیرآهن یکی از مهم ترین و پرکاربردترین مقاطع فولادی در صنعت ساختمان و سازه است که با شکل هندسی خاص خود، مقاومت بالایی در برابر بارهای خمشی و برشی فراهم می کند. آشنایی با انواع تیرآهن شامل IPE، INP، هاش و لانه زنبوری، همچنین شناخت سایزهای رایج و مشخصات فنی هر کدام، به مهندسان، پیمانکاران و حتی خریداران کمک می کند تا انتخاب مناسب تری متناسب با نوع پروژه و بودجه خود داشته باشند. با وجود برخی محدودیت ها مانند حساسیت به خوردگی و آتش، مزایای تیرآهن از جمله سرعت اجرا، مقاومت بالا و قابلیت پوشش دهانه های بزرگ، آن را به گزینه ای قابل اعتماد در بسیاری از پروژه های ساختمانی و صنعتی تبدیل کرده است.
