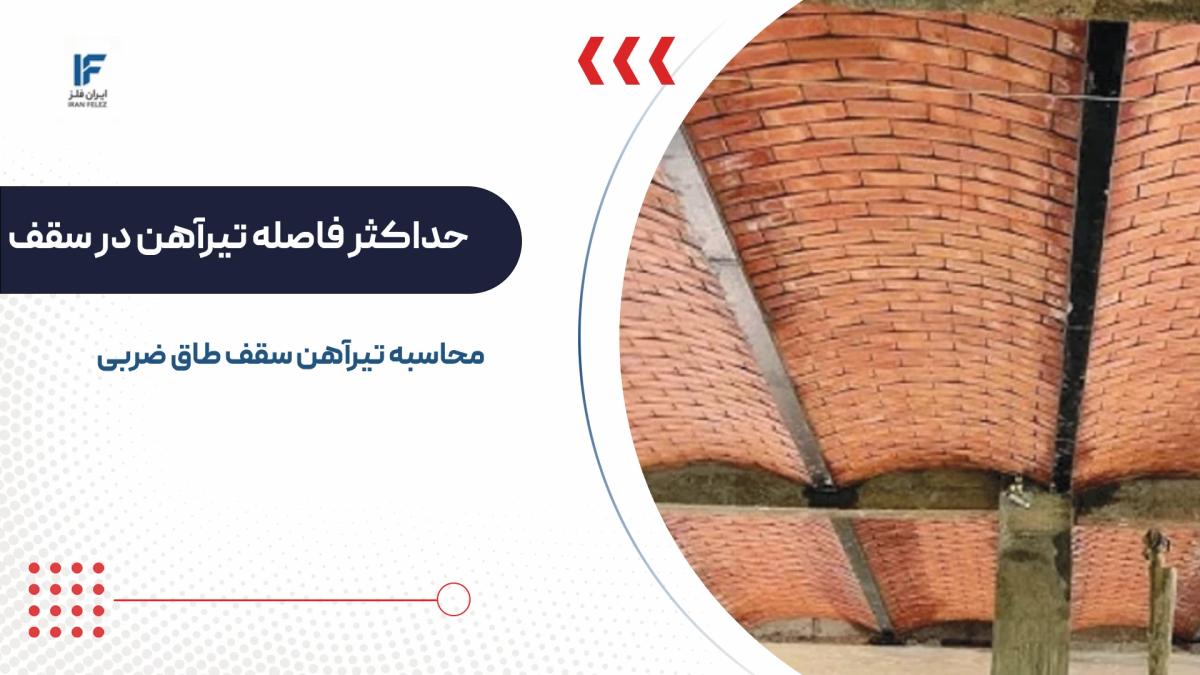

سقف طاق ضربی یکی از رایج ترین سیستم های سقف در ساختمان سازی ایران است که از ترکیب تیرآهن و بلوک سفالی یا بتنی ساخته می شود. در این سیستم، تیرآهن های فولادی موازی با فاصله مشخص روی تیرهای اصلی یا دیوارهای باربر قرار می گیرند و بار سقف را به سازه منتقل می کنند. اما سوال اصلی این است: برای هر دهانه، چه سایزی از تیرآهن لازم است؟ حداکثر طول تیرآهن سقف چقدر می تواند باشد؟ و فاصله تیرآهن ها از هم چقدر باید باشد؟
پاسخ به این سوالات مستقیماً بر ایمنی ساختمان، مقاومت سقف در برابر بارهای ثقلی و زلزله، و هزینه نهایی پروژه تاثیر می گذارد. در این مقاله، تمام جنبه های فنی محاسبه تیرآهن سقف طاق ضربی را بررسی می کنیم، یک ابزار آنلاین برای محاسبه فوری ارائه می دهیم، و جداول کامل انتخاب سایز تیرآهن بر اساس دهانه و بار سقف را در اختیار شما می گذاریم.
این راهنما برای مهندسان عمران، پیمانکاران ساختمانی، و کارفرمایانی نوشته شده که می خواهند با اطلاعات دقیق، بهترین تصمیم فنی و اقتصادی را برای پروژه خود بگیرند.
حداکثر طول تیرآهن در سقف طاق ضربی
اگر میدانید که تیرآهن چیست و که کاربردی دارد، باید این را نیز بدانید که مهم ترین پارامتر در طراحی سقف طاق ضربی، طول دهانه یا همان فاصله بین دو تکیه گاه است. تیرآهن های کوتاه تر بار کمتری تحمل می کنند و خیز کمتری دارند؛ اما با افزایش طول دهانه، نیاز به سایز بزرگ تر و یا استفاده از سیستم سازه ای متفاوت پیدا می کنیم.
در سقف های طاق ضربی معمولی با بلوک سفالی ۲۰ سانتی متر و دال بتنی ۵ سانتی متر، محدودیت های زیر در اغلب پروژه های مسکونی ایران رعایت می شود:
- تیرآهن IPE ۱۴ و ۱۶: حداکثر دهانه ۴ تا ۵ متر
- تیرآهن IPE ۱۸ و ۲۰: حداکثر دهانه ۵ تا ۶.۵ متر
- تیرآهن IPE ۲۲ و ۲۴: حداکثر دهانه ۶.۵ تا ۸ متر
- تیرآهن IPE ۲۷ و ۳۰: حداکثر دهانه ۸ تا ۱۰ متر (نیاز به محاسبه دقیق دارد)
اما این اعداد تقریبی هستند. عدد دقیق به وزن سقف، فاصله تیرآهن ها، بار زنده، و مقاومت مصالح بستگی دارد.
حداکثر طول تیرآهن در سقف چقدر باید باشد؟
!-- ===== H2: حداکثر طول تیرآهن در سقف چقدر باید باشد؟ ===== -->
پاسخ این سوال در آیین نامه های ایران (مبحث دهم مقررات ملی ساختمان) و آیین نامه 2800 به صورت مستقیم ذکر نشده، اما معیار کنترل خیز (Deflection) محدودیت عملی ایجاد می کند. طبق استاندارد، حداکثر خیز مجاز تیر زیر بار زنده برابر L/300 است که L طول دهانه است.
| دهانه (متر) | حداکثر خیز مجاز (mm) | سایز حداقل IPE (مسکونی) | سایز حداقل IPE (اداری) | وضعیت |
|---|---|---|---|---|
| ۳ | ۱۰ | IPE 14 | IPE 16 | ✓ ایمن |
| ۴ | ۱۳.۳ | IPE 16 | IPE 18 | ✓ ایمن |
| ۵ | ۱۶.۷ | IPE 18 | IPE 20 | ✓ ایمن |
| ۶ | ۲۰ | IPE 20 | IPE 22 | ⚠ نیاز به دقت |
| ۷ | ۲۳.۳ | IPE 24 | IPE 27 | ⚠ نیاز به محاسبه |
| ۸ | ۲۶.۷ | IPE 27 | IPE 30 | ✗ بررسی ضروری |
| بالای ۸ | > ۲۷ | تیر لانه زنبوری / خرپا | ✗ نیاز به سیستم خاص | |
در دهانه های بالای ۸ متر، ادامه دادن با سیستم طاق ضربی معمولی اقتصادی نیست و در اغلب موارد استفاده از تیر لانه زنبوری یا سازه فلزی مرکب توصیه می شود.
فاصله تیرآهن سقف در انواع سقف
!-- ===== H2: فاصله تیرآهن سقف در انواع سقف ===== -->
فاصله تیرآهن ها در سقف های مختلف بر اساس نوع سیستم سازه ای، نوع پوشش سقف، و بار طراحی متفاوت است و تصمیم نهایی در این مسئله به طور مستقیم بر روی هزینه ساخت ساختمان تاثیر گذار است. جدول زیر فاصله متداول تیرآهن ها در انواع سقف های رایج در ایران را نشان می دهد:
| نوع سقف | فاصله رایج تیرآهن (cm) | حداکثر فاصله مجاز (cm) | نکته |
|---|---|---|---|
| طاق ضربی (بلوک سفالی ۲۰ cm) | ۵۵ تا ۷۵ | ۸۰ | مرسوم ترین انتخاب: ۷۰ cm |
| طاق ضربی (بلوک سفالی ۲۵ cm) | ۶۰ تا ۸۰ | ۹۰ | ارتفاع سقف بیشتر — بار مرده بیشتر |
| دال کامل بتنی | ۱۰۰ تا ۲۰۰ | ۲۵۰ | بستگی به ضخامت دال دارد |
| سقف تیرچه بلوک | ۵۰ تا ۶۰ | ۷۰ | فاصله بین تیرچه ها |
| سقف عرشه فولادی | ۱۵۰ تا ۳۰۰ | ۳۵۰ | مناسب دهانه های بزرگ |
| سقف کاذب فلزی | ۶۰ تا ۱۲۰ | ۱۵۰ | غیرباربر — فقط معماری |
در سقف های طاق ضربی، فاصله ۷۰ سانتی متر بین محور تیرآهن ها رایج ترین گزینه است که با بلوک های سفالی ۲۰ سانتی متر و دال ۵ سانتی متری سازگاری خوبی دارد. این فاصله هم اقتصادی است و هم از نظر فنی قابل اعتماد.
عوامل تاثیرگذار در فاصله تیرآهن در سقف
!-- ===== H2: عوامل تاثیرگذار در فاصله تیرآهن در سقف ===== -->
فاصله تیرآهن های سقف یک عدد ثابت نیست. عوامل متعددی تعیین می کنند که این فاصله باید چقدر باشد:
- ۱نوع و ضخامت پوشش سقف (بلوک سفالی ۲۰ یا ۲۵ سانتی متر)
- ۲مقدار بار زنده (کاربری مسکونی، اداری، تجاری یا انبار)
- ۳طول دهانه سقف و نوع تکیه گاه (دیوار باربر یا تیر فولادی)
- ۴سایز و مقاومت خمشی تیرآهن های مورد استفاده
- ۵خاک منطقه و خطر لرزه خیزی (ناحیه بندی زلزله)
- ۶اقتصاد پروژه (بهینه سازی تعداد تیرآهن در برابر سایز)
۱. نوع و ضخامت پوشش سقف
بلوک سفالی ۲۰ سانتی متر رایج ترین نوع پوشش طاق ضربی است. این بلوک ها بین دو تیرآهن قرار می گیرند و در صورت فاصله بیش از ۷۵ تا ۸۰ سانتی متر بین تیرآهن ها، بلوک ها توان پرکردن فضا را ندارند یا نیاز به بلوک های بزرگ تر و سنگین تر خواهیم داشت. بلوک سفالی ۲۵ سانتی متر اجازه می دهد فاصله تا ۸۰ تا ۹۰ سانتی متر برسد، اما بار مرده سقف هم افزایش پیدا می کند. اگر از پانل های بتن مسلح (دال) استفاده شود، فاصله تیرآهن ها می تواند بیشتر باشد چون دال خودش باربر است. در نتیجه، قبل از تعیین فاصله، باید نوع پوشش سقف مشخص باشد. اشتباه رایج این است که فاصله را بدون توجه به ابعاد بلوک تعیین می کنند و بعد در مرحله اجرا به مشکل می خورند.
۲. مقدار بار زنده سقف
بار زنده مستقیماً با فاصله تیرآهن رابطه عکس دارد و شما در حین تصمیم گیری با اطلاع از قیمت تیرآهن نباید کیفیت را فدای کمیت کنید. در ساختمان های مسکونی بار زنده ۱۵۰ کیلوگرم بر متر مربع است و فاصله ۷۰ تا ۷۵ سانتی متر قابل قبول است. برای کاربری اداری (۲۵۰ کیلوگرم) این فاصله باید به ۵۵ تا ۶۵ سانتی متر کاهش یابد. در انبارها و فضاهای صنعتی با بار زنده ۵۰۰ کیلوگرم، باید فاصله به ۴۵ تا ۵۵ سانتی متر محدود شود یا سایز تیرآهن بزرگ تر شود. این به این دلیل است که با کاهش فاصله، بار هر متر از تیر کمتر می شود و لنگر خمشی کاهش پیدا می کند. مهندسان معمولاً در مرحله طراحی بین افزایش فاصله با بزرگ کردن سایز تیرآهن و یا کاهش فاصله با سایز کوچک تر بهینه سازی می کنند.
۳. طول دهانه و نوع تکیه گاه
هر چه دهانه بزرگ تر باشد، لنگر خمشی تیرآهن به صورت توان دوم افزایش پیدا می کند. یعنی با دو برابر شدن دهانه، لنگر چهار برابر می شود. این رابطه مهم ترین دلیل محدودیت طول در سقف طاق ضربی است. تکیه گاه هم نقش مهمی دارد: اگر تیرآهن روی دیوار باربر بنشیند، در دو انتها گیردار نیست و باید تمام لنگر را به صورت خمش در وسط دهانه تحمل کند. اما اگر اتصال به تیر اصلی فولادی داشته باشد و این اتصال کمی ممان گیر باشد، لنگر موثر در وسط کاهش پیدا می کند. در سازه های فلزی معمولی ایران، اتصال ها معمولاً مفصلی در نظر گرفته می شوند.
۴. سایز تیرآهن
سایز تیرآهن تعیین می کند که با چه فاصله ای می توان بار طراحی را تحمل کرد. تیرآهن بزرگ تر مقاومت خمشی بالاتری دارد و اجازه می دهد فاصله بیشتری بین تیرآهن ها باشد. اما انتخاب تیرآهن بزرگ تر با فاصله زیاد در مقابل تیرآهن کوچک تر با فاصله کم، هر دو می توانند از نظر فنی قابل قبول باشند. تفاوت در هزینه نهایی است مثلا اگر قیمت تیرآهن 12 با قیمت تیرآهن 16 را با هم مقایسه کنین در هزینه تمام شده ساختمان تاثیر چشمگیری دارد. معمولاً برای دهانه های کوتاه (زیر ۵ متر) استفاده از تیرآهن کوچک تر با فاصله کم تر اقتصادی تر است. برای دهانه های بلندتر، افزایش سایز تیرآهن و حفظ فاصله ۷۰ سانتی متر بهینه تر است. جدول سایزبندی در بخش بعدی این اطلاعات را به صورت دقیق تر ارائه می دهد.
۵. خطر لرزه خیزی منطقه
در مناطق با خطر لرزه خیزی زیاد (مانند تهران، تبریز، کرمانشاه)، آیین نامه 2800 الزامات سخت گیرانه تری برای اتصالات و سختی سازه دارد. این الزامات ممکن است نیاز به کاهش فاصله تیرآهن ها یا افزایش سایز را ایجاد کنند. همچنین در این مناطق برخی انواع سقف طاق ضربی به تنهایی مجاز نیستند و باید دیافراگم صلب داشته باشند که معمولاً با دال بتن مسلح ۵ تا ۷ سانتی متر تامین می شود. رعایت الزامات لرزه ای اهمیت حیاتی دارد و نباید برای کاهش هزینه نادیده گرفته شود.
۶. بهینه سازی اقتصادی
در انتخاب فاصله بهینه، باید هزینه تیرآهن (قیمت کیلویی ضربدر وزن) در برابر تعداد کمتر تیرآهن با سایز بزرگ تر یا تعداد بیشتر تیرآهن با سایز کوچک تر مقایسه شود. در بسیاری از پروژه های مسکونی ایران، استفاده از IPE 16 با فاصله ۷۰ سانتی متر برای دهانه های ۴ تا ۵ متر اقتصادی ترین گزینه است. اما با افزایش قیمت تیرآهن، ممکن است استفاده از IPE 18 با فاصله ۸۰ سانتی متر صرفه اقتصادی بیشتری داشته باشد. این محاسبات باید به صورت موردی انجام شود چون قیمت تیرآهن ثابت نیست.
