تیرآهن IPB چیست؟ بررسی مشخصات فنی، ویژگی و کاربردهای آن
||زمان مورد نیاز برای مطالعه: ۱۳ دقیقه
فهرست مطالب
در پروژه های ساختمانی و صنعتی سنگین، انتخاب تیرآهن مناسب یکی از تصمیم های کلیدی طراحی سازه ای است. تیرآهن IPB یکی از پرکاربردترین مقاطع فولادی در صنعت ساختمان و صنایع فلزی به شمار می رود که به دلیل ابعاد بال پهن و توزیع بهینه تنش، جایگاه ویژه ای در میان مهندسان سازه و پیمانکاران پیدا کرده است.
بسیاری از فعالان بازار آهن آلات با نام تیرآهن IPB آشنا هستند اما تفاوت دقیق آن با سایر مقاطع هم خانواده مانند IPE، IPN و HEA را نمی دانند. این مقاله به طور جامع مشخصات فنی، کاربردها، ویژگی ها، مزایا و معایب تیرآهن IPB را بررسی می کند تا بتوانید با اطلاعات کافی و شناخت درست از تیرآهن چیست، بهترین انتخاب را برای پروژه خود داشته باشید.

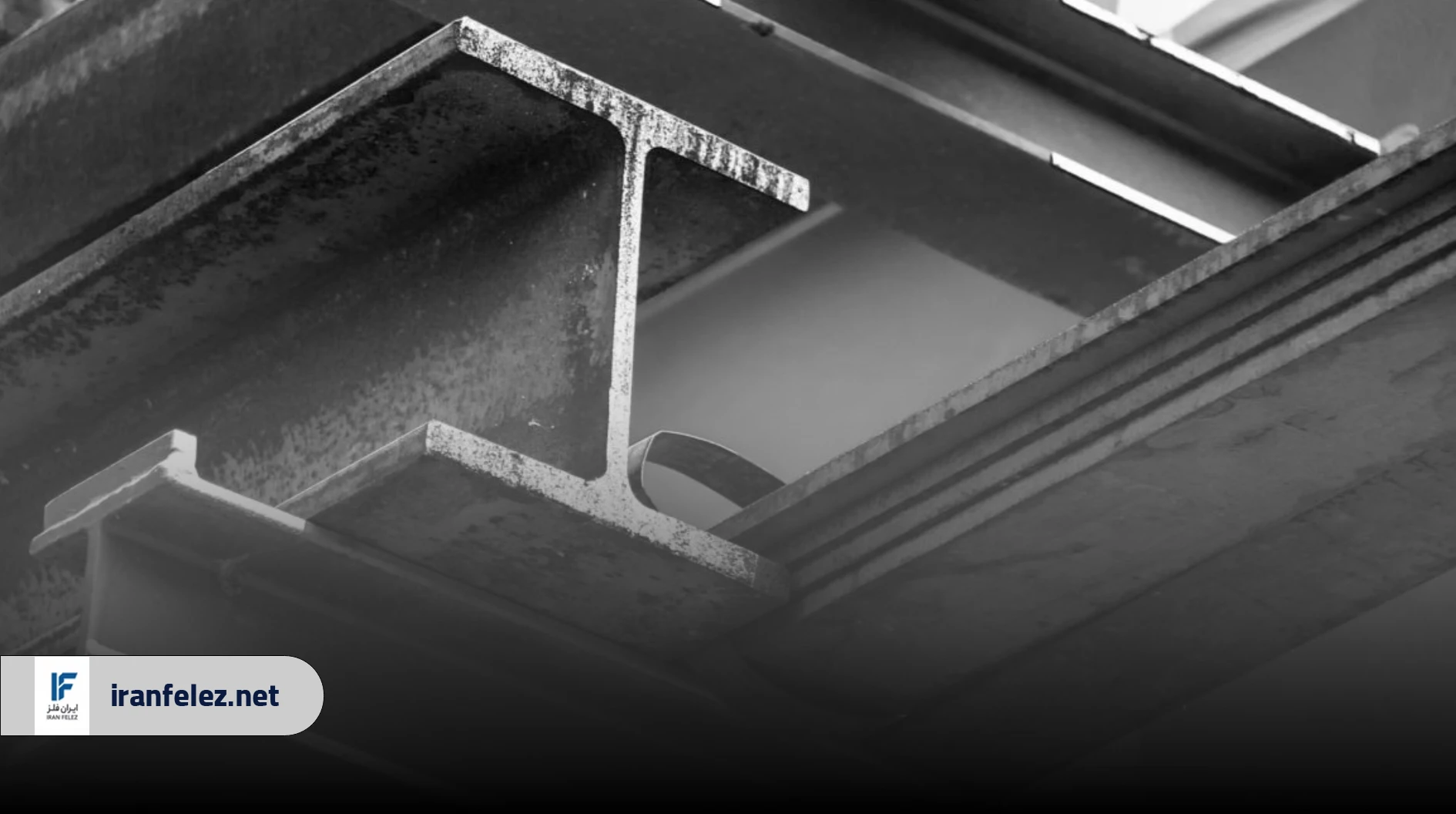

تیرآهن IPB چیست؟
تیرآهن IPB (مخفف I-Profile Breit، به معنی پروفیل I شکل با بال پهن) یک مقطع فولادی با شکل حرف I است که بال های آن در مقایسه با تیرآهن های معمول IPE عرض قابل توجهی دارند. این مقطع در استانداردهای اروپایی با نام HEB نیز شناخته می شود و در واقع IPB و HEB دو نام برای یک محصول یکسان هستند که در بازارهای مختلف به کار می روند.
ویژگی اصلی تیرآهن IPB این است که عرض بال آن تقریباً با ارتفاع جان برابر است. این طراحی باعث می شود که مقطع در برابر فشار محوری و خمش دو محوری عملکرد بسیار بهتری نسبت به تیرآهن های معمول داشته باشد. در نتیجه، تیرآهن IPB معمولاً به عنوان ستون، تیر اصلی در دهانه های بزرگ و اعضای سازه ای سنگین مورد استفاده قرار می گیرد.
تیرآهن IPB بر اساس استاندارد DIN 1025-2 آلمان تولید می شود. در این استاندارد، عدد بعد از IPB نشان دهنده ارتفاع جان مقطع بر حسب میلیمتر است؛ برای مثال IPB 200 دارای ارتفاع ۲۰۰ میلیمتر است.
تفاوت تیرآهن IPB با IPE
یکی از سوالات رایج در بازار آهن آلات، تفاوت IPB و IPE است. و بسیاری از کاربران سوال دارند که تیرآهن ipe چیست؟ هر دو مقطع I شکل هستند اما تفاوت های اساسی دارند:
تیرآهن IPE دارای بال های باریک تر و جان بلندتری است و بیشتر برای تیرهای خمشی در ساختمان سازی متداول به کار می رود. در مقابل، IPB با بال های پهن تر و ابعاد متعادل تر، برای ستون ها و اعضایی که باید نیروی محوری زیادی تحمل کنند مناسب تر است. وزن IPB معمولاً بیشتر از IPE هم سایز است و مقاومت آن در برابر خمش دو محوری به مراتب بالاتر است.
تفاوت تیرآهن IPB با IPB Light (IPBL / HEB Light)
نوع سبک تر تیرآهن IPB با نام IPB Light یا IPBL (معادل HEA در استاندارد اروپایی) شناخته می شود. IPB Light نسبت به IPB استاندارد دارای ضخامت جان و بال کمتری است و وزن سبک تری دارد. این نوع برای پروژه هایی مناسب است که به مقاومت کمتری نیاز دارند و کاهش وزن سازه اهمیت دارد.
مشخصات فنی تیرآهن IPB
ابعاد اصلی تیرآهن IPB
ابعاد اصلی تیرآهن IPB شامل ارتفاع جان (h)، عرض بال (b)، ضخامت جان (tw)، ضخامت بال (tf) و شعاع گوشه (r) می شود. جدول زیر مشخصات ابعادی سایزهای رایج تیرآهن IPB در بازار ایران را نشان می دهد:
سایز (mm)
ارتفاع جان h (mm)
عرض بال b (mm)
ضخامت جان tw (mm)
ضخامت بال tf (mm)
شعاع گوشه r (mm)
IPB 100
100
100
6
10
12
IPB 120
120
120
6.5
11
12
IPB 140
140
140
7
12
12
IPB 160
160
160
8
13
15
IPB 180
180
180
8.5
14
15
IPB 200
200
200
9
15
18
IPB 220
220
220
9.5
16
18
IPB 240
240
240
10
17
21
IPB 260
260
260
10
17.5
24
IPB 280
280
280
10.5
18
24
IPB 300
300
300
11
19
27
IPB 320
320
300
11.5
20.5
27
IPB 340
340
300
12
21.5
27
IPB 360
360
300
12.5
22.5
27
IPB 400
400
300
13.5
24
27
IPB 450
450
300
14
26
27
IPB 500
500
300
14.5
28
27
IPB 550
550
300
15
29
27
IPB 600
600
300
15.5
30
27
نکته: در سایزهای بالای ۳۰۰، عرض بال ثابت می ماند (۳۰۰ میلیمتر) و افزایش ارتفاع از طریق بلندتر شدن جان انجام می شود.
خواص مکانیکی و مقاومتی تیرآهن IPB
خواص مکانیکی تیرآهن IPB به جنس فولاد مصرفی بستگی دارد. معمولاً فولاد S235 و S355 برای تولید این مقطع به کار می رود. جدول زیر خواص مکانیکی این دو گرید را مقایسه می کند:
خاصیت مکانیکی
فولاد S235
فولاد S355
تنش تسلیم (MPa)
235
355
حداقل تنش کششی (MPa)
360 تا 510
470 تا 630
ازدیاد طول نسبی (%)
حداقل 26
حداقل 20
مدول الاستیسیته (GPa)
210
210
چگالی (kg/m³)
7850
7850
فولاد S355 برای سازه های سنگین، پل ها و صنایعی که نیاز به مقاومت بالاتر دارند توصیه می شود. فولاد S235 برای ساختمان سازی متداول و سازه های سبک تر مناسب است.
وزن و خواص هندسی تیرآهن IPB
خواص هندسی مقطع مانند ممان اینرسی، مدول مقطع و شعاع ژیراسیون برای محاسبات سازه ای ضروری هستند. جدول زیر این مشخصات را برای سایزهای رایج ارائه می دهد:
سایز
وزن (kg/m)
مساحت مقطع (cm²)
ممان اینرسی Ix (cm⁴)
مدول مقطع Wx (cm³)
ممان اینرسی Iy (cm⁴)
مدول مقطع Wy (cm³)
IPB 100
20.4
26.0
449
89.9
167
33.5
IPB 140
33.7
43.0
1510
216
550
78.5
IPB 160
42.6
54.3
2490
311
889
111
IPB 180
51.2
65.3
3830
426
1360
151
IPB 200
61.3
78.1
5700
570
2000
200
IPB 220
71.5
91.0
8090
736
2840
258
IPB 240
83.2
106
11260
938
3920
327
IPB 260
93.0
118
14920
1150
5130
395
IPB 280
103
131
19270
1380
6590
471
IPB 300
117
149
25170
1680
8560
571
IPB 400
172
219
66870
3340
13670
911
IPB 500
238
303
107200
4290
17800
1060
IPB 600
307
391
171000
5700
22560
1150
Ix: ممان اینرسی حول محور قوی (x-x) | Iy: ممان اینرسی حول محور ضعیف (y-y)
استانداردهای تولید تیرآهن IPB
تیرآهن IPB در چارچوب استانداردهای معتبر بین المللی تولید می شود. مهم ترین استاندارد حاکم بر این محصول، استاندارد اروپایی EN 10034 است که تلرانس های ابعادی، شکل مقطع و خواص سطحی مقاطع I شکل با بال موازی را تعریف می کند. جدول زیر استانداردهای مرتبط را معرفی می کند:
استاندارد
سازمان صادر کننده
حوزه پوشش
EN 10034
اتحادیه اروپا (CEN)
تلرانس های ابعادی مقاطع I و H
DIN 1025-2
آلمان
مشخصات تیرآهن IPB (HEB)
EN 10025
اتحادیه اروپا (CEN)
خواص مکانیکی فولاد ساختمانی
EN 10163
اتحادیه اروپا (CEN)
شرایط تحویل مقاطع نورد گرم
ASTM A6
آمریکا (ASTM)
مشخصات کلی مقاطع فولادی نورد گرم
تیرآهن های IPB وارداتی به ایران عمدتاً از اروپا (اسپانیا، لهستان، رومانی، آلمان)، ترکیه، روسیه و اوکراین تامین می شوند. کیفیت محصول باید با استانداردهای فوق انطباق داشته باشد و گواهینامه آزمایشگاهی (Mill Certificate) همراه محصول ارائه شود.

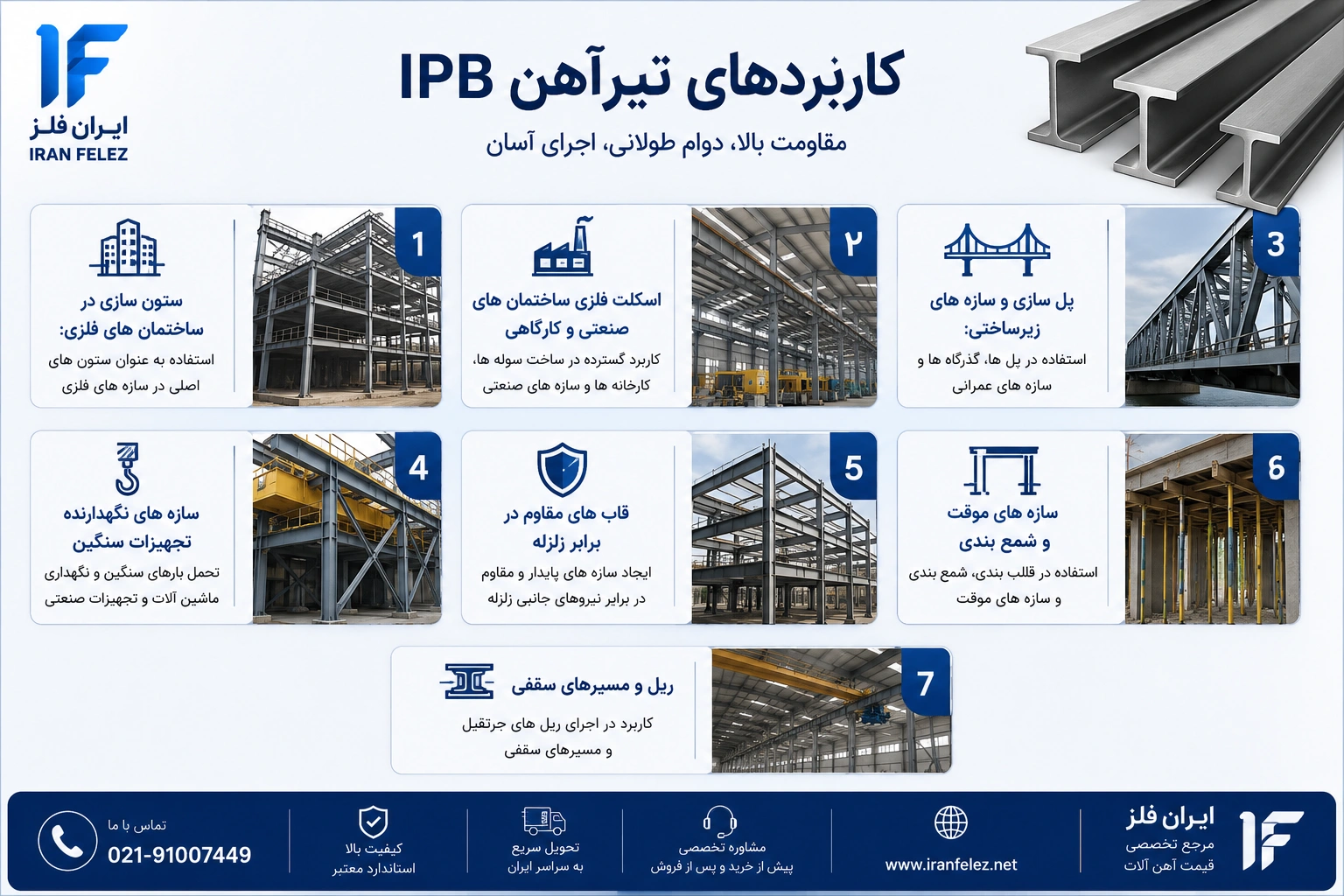

کاربردهای تیرآهن IPB
تیرآهن IPB به دلیل ابعاد بال پهن و توزیع مناسب جرم، در طیف گسترده ای از پروژه های سازه ای و صنعتی به کار می رود. از جمله مهم ترین کاربردهای این مقطع می توان به موارد زیر اشاره کرد:
ستون سازی در ساختمان های فلزی: IPB به دلیل شعاع ژیراسیون بزرگ حول هر دو محور، ایده آل ترین مقطع برای ستون های فولادی است. در ساختمان های با اسکلت فلزی، ستون های IPB قادرند بارهای سنگین محوری را بدون کمانش جانبی تحمل کنند.
اسکلت فلزی ساختمان های صنعتی و کارگاهی: سوله ها، انبارها، کارخانه ها و سالن های صنعتی که به دهانه های بزرگ و بارگذاری سنگین نیاز دارند از تیرآهن IPB در ستون ها و تیرهای اصلی بهره می برند.
پل سازی و سازه های زیرساختی: در پل های فولادی کوتاه و میانی، IPB به عنوان تیر اصلی دهنه مورد استفاده قرار می گیرد. وزن بالاتر این مقطع نسبت به IPE با ظرفیت باربری بسیار بیشتر آن جبران می شود.
سازه های نگهدارنده تجهیزات سنگین: در صنایع نفت، گاز، پتروشیمی و نیروگاه ها، تیرآهن IPB برای ساخت پایه های ماشین آلات، Skid های صنعتی، ساپورت های لوله کشی و پلتفرم های عملیاتی به کار می رود.
قاب های مقاوم در برابر زلزله: در سیستم های قاب خمشی ویژه که بر اساس ضوابط لرزه ای طراحی می شوند، IPB به عنوان ستون قاب خمشی به دلیل ضخامت بال بیشتر و اتصال پذیری بهتر ترجیح داده می شود.
سازه های موقت و شمع بندی: در گودبرداری های عمیق، IPB به عنوان شمع فولادی فشاری و نگهدارنده دیوارهای حائل در سازه های نگهبان موقت استفاده می شود.
ریل و مسیرهای سقفی: در سیستم های جرثقیل سقفی (Overhead Crane) و مونوریل های صنعتی، IPB به دلیل استحکام بال بالا و مقاومت در برابر پیچش گزینه مطلوبی است.
ویژگی های تیرآهن IPB
تیرآهن IPB ویژگی هایی دارد که آن را از سایر مقاطع فولادی متمایز می کند:
بال های پهن و موازی: بزرگ ترین ویژگی مشخص IPB، بال های پهن و موازی آن است. این ویژگی باعث می شود که اتصالات پیچی و جوشی به راحتی روی بال انجام شوند و نیازی به ورق های تقویتی اضافی نباشد.
توزیع یکنواخت جرم: در IPB ارتفاع و عرض بال تقریباً برابرند (تا سایز ۳۰۰) که توزیع یکنواخت جرم را ایجاد می کند. این ویژگی مقاومت مقطع را حول هر دو محور تقویت می کند و کارایی آن را به عنوان ستون به حداکثر می رساند.
ضخامت بال و جان بیشتر نسبت به IPE: ضخامت بیشتر بال و جان در IPB، مقاومت برشی و خمشی بالاتری ایجاد می کند. همچنین این ضخامت بیشتر، امکان جوشکاری سنگین تر و اتصالات با ظرفیت بالاتر را فراهم می کند.
مقاومت در برابر پیچش: سطح مقطع فشرده تر IPB در مقایسه با IPE، مقاومت بیشتری در برابر پیچش خارج از صفحه (Lateral Torsional Buckling) ارائه می دهد.
اتصال پذیری بالا: عرض زیاد بال در IPB، فضای کافی برای نصب ورق اتصال، پیچ ها و سخت کننده ها را فراهم می کند و اجرای اتصالات سازه ای را ساده تر و مطمئن تر می کند.

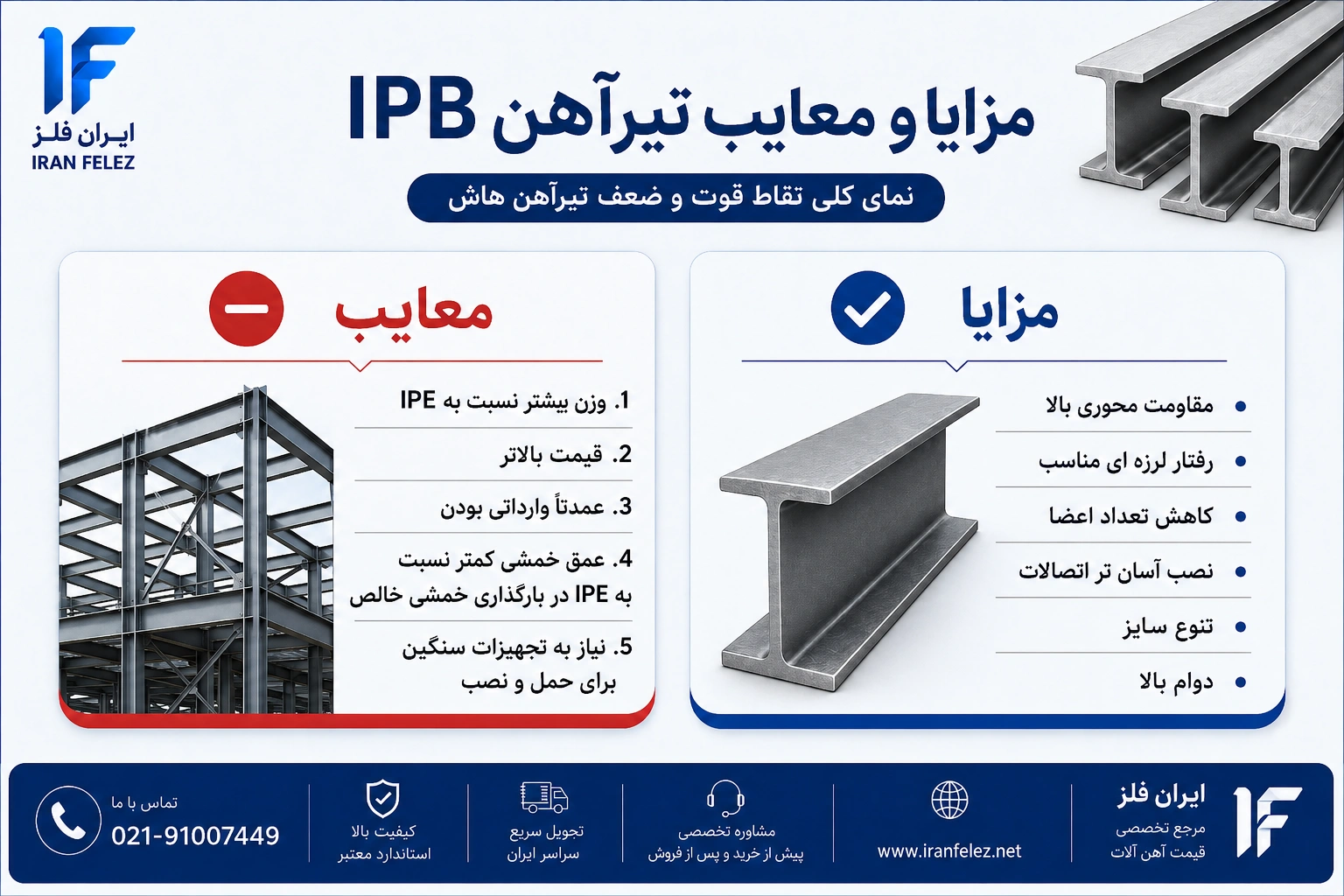

مزایای تیرآهن IPB
مقاومت محوری بالا: به دلیل توزیع یکنواخت جرم و بال های پهن، IPB ظرفیت باربری محوری بسیار بالایی دارد و ایده آل ترین گزینه برای ستون های فولادی است.
رفتار لرزه ای مناسب: در طراحی ضد زلزله، IPB به دلیل ضخامت بال بیشتر و نسبت عرض به ضخامت مناسب، شرط فشردگی مقطع را در سیستم های قاب خمشی ویژه راحت تر برآورده می کند.
کاهش تعداد اعضا: با استفاده از IPB با مقاومت بالا، می توان دهانه ها را بزرگ تر طراحی کرد و از تعداد ستون های میانی کاست که در سالن های صنعتی و تجاری اهمیت زیادی دارد.
نصب آسان تر اتصالات: عرض بال زیاد، نصب اتصالات متداول فلانچ را ساده تر می کند و هزینه های ساخت و نصب را کاهش می دهد.
تنوع سایز: طیف وسیع سایزبندی IPB از ۱۰۰ تا ۶۰۰ میلیمتر، انعطاف زیادی برای طراحان فراهم می کند تا مقطع دقیقاً متناسب با بار مورد نظر انتخاب شود.
دوام بالا: IPB های با فولاد S355 دوام بالایی در محیط های صنعتی، دریایی و شرایط بارگذاری دینامیکی دارند.
معایب تیرآهن IPB
وزن بیشتر نسبت به IPE: وزن هر متر IPB در مقایسه با IPE همسایز به طور قابل توجهی بیشتر است. در سازه هایی که بار زنده و مرده باید به حداقل برسد، این افزایش وزن می تواند از نظر اقتصادی و سازه ای چالش ساز باشد.
قیمت بالاتر: وزن بیشتر به معنای مصرف فولاد بیشتر و در نتیجه قیمت بالاتر به ازای هر شاخه است. برای پروژه هایی که نیازی به ستون سنگین ندارند، استفاده از IPE از نظر اقتصادی منطقی تر است.
عمدتاً وارداتی بودن: در حال حاضر تیرآهن IPB در ایران به صورت گسترده تولید نمی شود و بخش عمده ای از بازار از طریق واردات (عمدتاً از اروپا و ترکیه) تامین می شود. این موضوع نوسانات نرخ ارز را مستقیماً به قیمت IPB منتقل می کند و تامین موجودی را در برخی دوره ها دشوار می سازد.
عمق خمشی کمتر نسبت به IPE در بارگذاری خمشی خالص: در تیرهایی که صرفاً تحت بارهای عرضی و خمشی هستند (نه محوری)، IPE به دلیل ارتفاع بیشتر نسبت به وزن، کارایی بهتری دارد و استفاده از IPB در این شرایط ممکن است به معنای مصرف فولاد بیشتر از نیاز باشد.
نیاز به تجهیزات سنگین برای حمل و نصب: شاخه های IPB در سایزهای بزرگ (۴۰۰ به بالا) وزن زیادی دارند و نصب آن ها به جرثقیل و تجهیزات سنگین نیاز دارد که هزینه های اجرایی را افزایش می دهد.
خرید تیرآهن IPB با بهترین قیمت از ایران فلز
ایران فلز یکی از بسترهای تخصصی معامله آهن آلات و فولاد در ایران است که قیمت امروز تیرآهن را به صورت به روز ارائه می دهد. در صفحه محصول تیرآهن IPB در سایت ایران فلز، می توانید:
قیمت روز تیرآهن IPB در سایزهای مختلف را مشاهده کنید
قیمت های فروشندگان مختلف را مقایسه کنید
با کارشناسان ایران فلز برای استعلام و راهنمایی تخصصی در تماس باشید
اطلاعات فنی و مشخصات دقیق مقطع مورد نظر را دریافت کنید
برای خرید تیرآهن IPB با بهترین قیمت و از منابع معتبر، همین حالا وارد صفحه قیمت تیرآهن IPB در ایران فلز شوید یا با کارشناسان ما تماس بگیرید. تیم ایران فلز آماده است تا بهترین گزینه را متناسب با نیاز پروژه شما پیشنهاد دهد.
جمع بندی
تیرآهن IPB یک مقطع فولادی I شکل با بال های پهن است که بر اساس استاندارد DIN 1025-2 و معادل اروپایی آن HEB تولید می شود. ویژگی اصلی این مقطع، توزیع یکنواخت جرم، ضخامت بیشتر بال و جان و مقاومت دو محوری بالا است که آن را به گزینه اول برای ستون های فولادی و سازه های صنعتی سنگین تبدیل کرده است.
اگر پروژه ای دارید که نیاز به ستون های سنگین، دهانه های بزرگ، اتصالات قوی یا رفتار لرزه ای مطلوب دارد، تیرآهن IPB احتمالاً انتخاب درستی است. اما اگر هدف صرفاً تیرهای خمشی ساده است، با یک مهندس سازه مشورت کنید تا مقطع بهینه تر انتخاب شود.
برای استعلام قیمت روز تیرآهن IPB، مشاهده موجودی و دریافت راهنمایی تخصصی، صفحه تیرآهن IPB در سایت ایران فلز را دنبال کنید.
