تیرآهن INP چیست و چه کاربردی دارد؟ مزایا، معایب و مشخصات

در پروژه های ساختمانی و صنعتی، انتخاب درست مقطع فولادی تاثیر مستقیمی بر ایمنی، هزینه و کیفیت نهایی سازه دارد. تیرآهن INP یکی از پرکاربردترین مقاطع فولادی در بازار ایران است که در سازه های فلزی، پل سازی، کشتی سازی و صنایع سنگین مورد استفاده قرار می گیرد. با این حال بسیاری از خریداران و حتی پیمانکاران با ویژگی های دقیق این مقطع آشنایی کاملی ندارند و در مقایسه آن با انواع دیگر تیرآهن دچار سردرگمی می شوند.

در این مقاله از ایران فلز، به طور جامع بررسی می کنیم که تیرآهن INP چیست، چه مشخصات فنی دارد، جدول اشتال آن چه اطلاعاتی ارائه می دهد و در چه پروژه هایی کاربرد دارد. همچنین مزایا و معایب این مقطع را با هم بررسی می کنیم تا بتوانید با اطلاعات کامل بهترین انتخاب را برای پروژه خود داشته باشید.

تیرآهن INP چیست؟

تیرآهن INP یک مقطع فولادی با شکل مقطع I است که دو بال (فلنج) افقی در بالا و پایین دارد و یک جان (وب) عمودی این دو بال را به هم متصل می کند. شکل ظاهری آن شبیه به حرف I لاتین است و به همین دلیل در برخی منابع به آن I-Beam یا تیرآهن I شکل هم گفته می شود.

اگر قبلا به دنبال سوال تیرآهن چیست بوده باشید حتما باید بدانید که مهم ترین ویژگی ظاهری که تیرآهن INP را از سایر مقاطع I شکل متمایز می کند، شکل بال های آن است. بال های تیرآهن INP به صورت شیب دار طراحی شده اند؛ یعنی ضخامت بال از محل اتصال به جان به سمت لبه بیرونی به تدریج کاهش می یابد. این ویژگی هندسی خاص بر رفتار مکانیکی و کاربردهای این مقطع تاثیر قابل توجهی دارد.

تیرآهن INP در مقاطع مختلف از ۸۰ تا ۵۵۰ (و در برخی استانداردها تا ۶۰۰) میلی متر در بازار عرضه می شود و رایج ترین سایزهای آن در پروژه های ساختمانی ایران سایزهای ۱۲، ۱۴، ۱۶، ۱۸ و ۲۰ هستند.

INP مخفف چیست؟

INP مخفف عبارت I-beam Normal Profile است که به معنای «پروفیل نرمال تیر I» می باشد. این نامگذاری در استانداردهای اروپایی و روسی رایج است. در برخی منابع، این مقطع را با نام S Beam یا S Shape هم می شناسند که بیشتر در استانداردهای آمریکایی به کار می رود.

در بازار ایران، این تیرآهن بر اساس استانداردهای چین و روسیه تولید و عرضه می شود. کشورهایی مانند آلمان، اوکراین، ترکیه و کره نیز از همین استاندارد برای تولید تیرآهن INP استفاده می کنند. این مقطع را در بازار با نام های مختلفی مانند «تیرآهن ای ان پی»، «تیرآهن بال باریک» و «تیرآهن I نرمال» می شناسند.

عدد بعد از INP (مثلاً INP160) ارتفاع مقطع را به میلی متر نشان می دهد. بنابراین تیرآهن INP160 یعنی تیرآهنی با ارتفاع ۱۶۰ میلی متر.

بیشتر بخوانید: تیرآهن ipe چیست

مشخصات تیرآهن INP

جدول زیر مشخصات هندسی و مکانیکی کامل تیرآهن INP را برای تمامی سایزها نشان می دهد:

ابعاد و سایز تیرآهن INP

تیرآهن INP در طیف وسیعی از ابعاد تولید می شود. ارتفاع مقطع از ۸۰ میلی متر (INP80) شروع شده و تا ۵۵۰ میلی متر (INP550) و در برخی استانداردها تا ۶۰۰ میلی متر ادامه می یابد. عرض بال (فلنج) نیز متناسب با ارتفاع تغییر می کند؛ از ۴۲ میلی متر در کوچک ترین سایز تا ۲۱۵ میلی متر در بزرگ ترین سایز.

طول شاخه های استاندارد تیرآهن INP معمولاً بین ۴ تا ۱۲ متر است، هرچند در سفارشات خاص و پروژه های ویژه، تولیدکنندگان می توانند طول های تا ۱۵ متر یا بیشتر را نیز تامین کنند. رایج ترین طول در بازار ایران شاخه های ۱۲ متری است.

برای شناسایی سایز تیرآهن INP در میدان، به عدد درج شده روی مقطع توجه کنید؛ این عدد ارتفاع مقطع را به میلی متر نشان می دهد. به عنوان مثال INP200 یعنی تیرآهنی با ارتفاع ۲۰۰ میلی متر، عرض بال ۹۰ میلی متر و وزن ۲۶.۲ کیلوگرم بر متر.

بیشتر بخوانید: تیرآهن هاش چیست

وزن تیرآهن INP

وزن تیرآهن INP مستقیماً به سایز (ارتفاع) مقطع وابسته است. سبک ترین سایز یعنی INP80 با وزن ۵.۹۴ کیلوگرم بر متر شروع می شود و سنگین ترین سایز رایج در بازار یعنی INP550 به ۱۶۶ کیلوگرم بر متر می رسد. سایز INP600 نیز وزن ۱۹۹ کیلوگرم بر متر دارد.

برای محاسبه وزن کل یک شاخه تیرآهن INP، کافی است وزن هر متر را در طول شاخه ضرب کنید. به عنوان نمونه، یک شاخه ۱۲ متری INP200 حدود ۳۱۴ کیلوگرم وزن دارد.

سایزهای رایج و وزن آن ها در شاخه ۱۲ متری:

• INP120: حدود ۱۳۳ کیلوگرم
• INP140: حدود ۱۷۲ کیلوگرم
• INP160: حدود ۲۱۵ کیلوگرم
• INP180: حدود ۲۶۳ کیلوگرم
• INP200: حدود ۳۱۴ کیلوگرم
• INP220: حدود ۳۷۳ کیلوگرم
• INP240: حدود ۴۳۴ کیلوگرم

شکل بال های تیرآهن INP

یکی از مشخص ترین ویژگی های تیرآهن INP که آن را از مقاطع مشابه مانند IPE و هاش (HEA/HEB) متمایز می کند، شکل خاص بال های آن است. بال های تیرآهن INP به صورت شیب دار طراحی شده اند؛ ضخامت بال در نزدیکی جان (وب) بیشتر است و به سمت لبه بیرونی بال به تدریج کاهش می یابد.

این خاصیت شیب دار بودن بال چند پیامد مهم دارد. از یک سو توزیع ماده در مقطع به گونه ای است که مقاومت خمشی حول محور قوی (محور X) بالاست. از سوی دیگر، همین شیب دار بودن باعث می شود که مقاومت در برابر کمانش جانبی پیچشی (Lateral Torsional Buckling) نسبت به مقاطع بال موازی مانند IPE کمتر باشد.

در مقایسه با تیرآهن IPE که بال های آن کاملاً موازی و با ضخامت یکنواخت است، بال های INP باریک تر و شیب دارتر هستند. همین تفاوت هندسی دلیل اصلی تفاوت رفتار مکانیکی دو مقطع در شرایط بارگذاری مختلف است.

استاندارد تولید تیرآهن INP

تیرآهن INP بر اساس استانداردهای روسیه (GOST) و چین (GB) تولید می شود. این دو استاندارد اساس طراحی هندسی مقطع INP را شکل می دهند. کشورهایی مانند آلمان، اوکراین، ترکیه، اسپانیا، لهستان و کره نیز از همین استاندارد پیروی می کنند.

در برخی منابع آمریکایی، مقطع مشابهی با نام S-Beam یا S-Shape بر اساس استانداردهای ASTM تولید می شود که از نظر هندسه بال با INP شباهت زیادی دارد.

در ایران، تیرآهن INP هم به صورت وارداتی (عمدتاً از چین، روسیه، ترکیه و اوکراین) و هم به صورت داخلی (از کارخانه های تولیدکننده مقاطع فولادی) عرضه می شود. تیرآهن INP داخلی باید منطبق بر استانداردهای مرجع فوق و ضوابط نظام مهندسی ایران باشد.

تفاوت اصلی تیرآهن INP با تیرآهن IPE در این است که IPE بر اساس استانداردهای ایران و اتحادیه اروپا (EN) تولید می شود، بال های آن موازی و با ضخامت یکنواخت است، و به طور کلی مقاومت مکانیکی بالاتری نسبت به INP در همان ارتفاع دارد.

بیشتر بخوانید: تیرآهن IPB چیست

جدول اشتال تیرآهن INP

جدول اشتال یکی از اصلی ترین ابزارهای مهندسان سازه برای انتخاب مقطع مناسب است. این جدول در سال ۱۹۳۸ توسط مارتا اشتاب در بورگر مهندس آلمانی طراحی شد و مشخصات هندسی و مکانیکی مقاطع فولادی را به صورت منظم ارائه می دهد.

ویژگی های مکانیکی و مقاومت تیرآهن INP

تیرآهن INP از فولاد کربنی ساختمانی تولید می شود و دارای خواص مکانیکی مناسب برای کاربردهای سازه ای است. مهم ترین ویژگی های مکانیکی این مقطع عبارتند از:

• مقاومت تسلیم (Yield Strength): فولاد مورد استفاده در تولید تیرآهن INP معمولاً دارای تنش تسلیم حداقل ۲۴۰ مگاپاسکال (برای گرید ST37) است. گریدهای بالاتر مانند ST52 مقاومت تسلیم بالاتری حدود ۳۵۵ مگاپاسکال دارند.
• مقاومت کششی (Tensile Strength): بسته به گرید فولاد، مقاومت کششی از ۳۷۰ تا بیش از ۵۱۰ مگاپاسکال متغیر است.
• مقاومت خمشی: تیرآهن INP مقاومت خمشی خوبی حول محور قوی (X) دارد. مقادیر Jx و Wx در جدول اشتال نشان دهنده این ظرفیت هستند. به عنوان مثال INP300 دارای Jx برابر ۹۸۰۰ سانتی متر به توان چهار و Wx برابر ۶۵۳ سانتی متر مکعب است.
• مقاومت در برابر برش: جان (وب) مقطع بار برشی را تحمل می کند. با افزایش ضخامت جان در سایزهای بزرگ تر، ظرفیت برشی نیز افزایش می یابد.
• مقاومت در برابر کمانش: به دلیل شکل بال شیب دار و نسبت عرض به ارتفاع مقطع، تیرآهن INP نسبت به تیرآهن IPE تمایل بیشتری به کمانش جانبی پیچشی دارد. این مسئله در طراحی سازه های با دهانه بلند باید مدنظر قرار گیرد.
• مدول الاستیسیته: مانند سایر مقاطع فولادی، مدول الاستیسیته تیرآهن INP حدود ۲۱۰ گیگاپاسکال است.

کاربردهای تیرآهن INP

کاربرد در ساختمان سازی و اسکلت فلزی

تیرآهن INP در ساختمان سازی یکی از پرکاربردترین مقاطع فولادی است. این مقطع در تیرهای اصلی و فرعی طبقات، ستون های ساختمان های کم طبقه، تیرهای زیر دیوار، تیرهای بالاسری و تیرچه های پوشش سقف مورد استفاده قرار می گیرد. حجم اشغالی کم تیرآهن INP در مقایسه با مقاطع بتنی به معماران و طراحان فضا می دهد تا ابعاد داخلی ساختمان را بهینه کنند. این ویژگی به خصوص در ساختمان هایی که فضای کار با ارزش است، مزیت مهمی محسوب می شود.

کاربرد در پل سازی و سازه های راهسازی

یکی از مهم ترین حوزه های کاربرد تیرآهن INP، صنعت پل سازی است. در پل های فلزی با دهانه های متوسط، این مقطع به عنوان تیر اصلی باربر یا بخشی از خرپاهای فلزی استفاده می شود. ظرفیت خمشی بالای تیرآهن INP در طول های متوسط و مقاومت آن در برابر بارهای متحرک، این مقطع را برای پل های جاده ای و پل های عابر پیاده مناسب می کند.

کاربرد در صنعت کشتی سازی

صنعت کشتی سازی یکی از اصلی ترین مصرف کنندگان تیرآهن INP در دنیاست. در بدنه کشتی ها، این مقطع به عنوان تیر تقویتی، دنده (Rib) و عنصر باربر سازه کشتی به کار می رود. ظرفیت خمشی بالا، مقاومت در برابر بارهای دینامیکی دریا و کم حجمی نسبی مقطع، INP را به گزینه مناسبی برای این صنعت تبدیل کرده است. در واقع، یکی از دلایل اصلی توسعه و استانداردسازی مقطع INP در اروپا و روسیه، نیاز صنعت کشتی سازی بود.

کاربرد در سازه های صنعتی و سوله ها

در سوله ها، انبارهای صنعتی و کارخانه ها، تیرآهن INP در قاب های خرپایی، تیرهای بالاسری جرثقیل، ستون های سبک و اتصالات ثانویه کاربرد گسترده ای دارد. سادگی اجرا و قیمت مناسب تر نسبت به برخی مقاطع دیگر، INP را در پروژه های صنعتی به گزینه اقتصادی تری تبدیل می کند.

کاربرد در خرپاهای فلزی

خرپاهای فلزی که در پوشش دهانه های بزرگ در سالن ها، استادیوم ها، ترمینال ها و سازه های مشابه استفاده می شوند، اغلب با تیرآهن INP و سایر مقاطع فولادی ساخته می شوند. در اعضای فشاری و کششی خرپا، این مقطع می تواند نقش موثری ایفا کند.

کاربرد در تقویت سقف ها و دهانه های بزرگ

در تقویت سقف های بزرگ ساختمان های صنعتی، تجاری و عمومی، تیرآهن INP به عنوان تیر تقویتی و باربر استفاده می شود. این کاربرد به خصوص در بازسازی و مقاوم سازی ساختمان های قدیمی که نیاز به افزایش ظرفیت باربری دارند، رایج است.

کاربرد در سدسازی و پروژه های آبی

در پروژه های سدسازی، آب بندها، کانال های آبیاری و سازه های هیدرولیکی، تیرآهن INP در قطعات فلزی، دریچه ها، تیرهای تقویتی و اتصالات سازه ای کاربرد دارد.

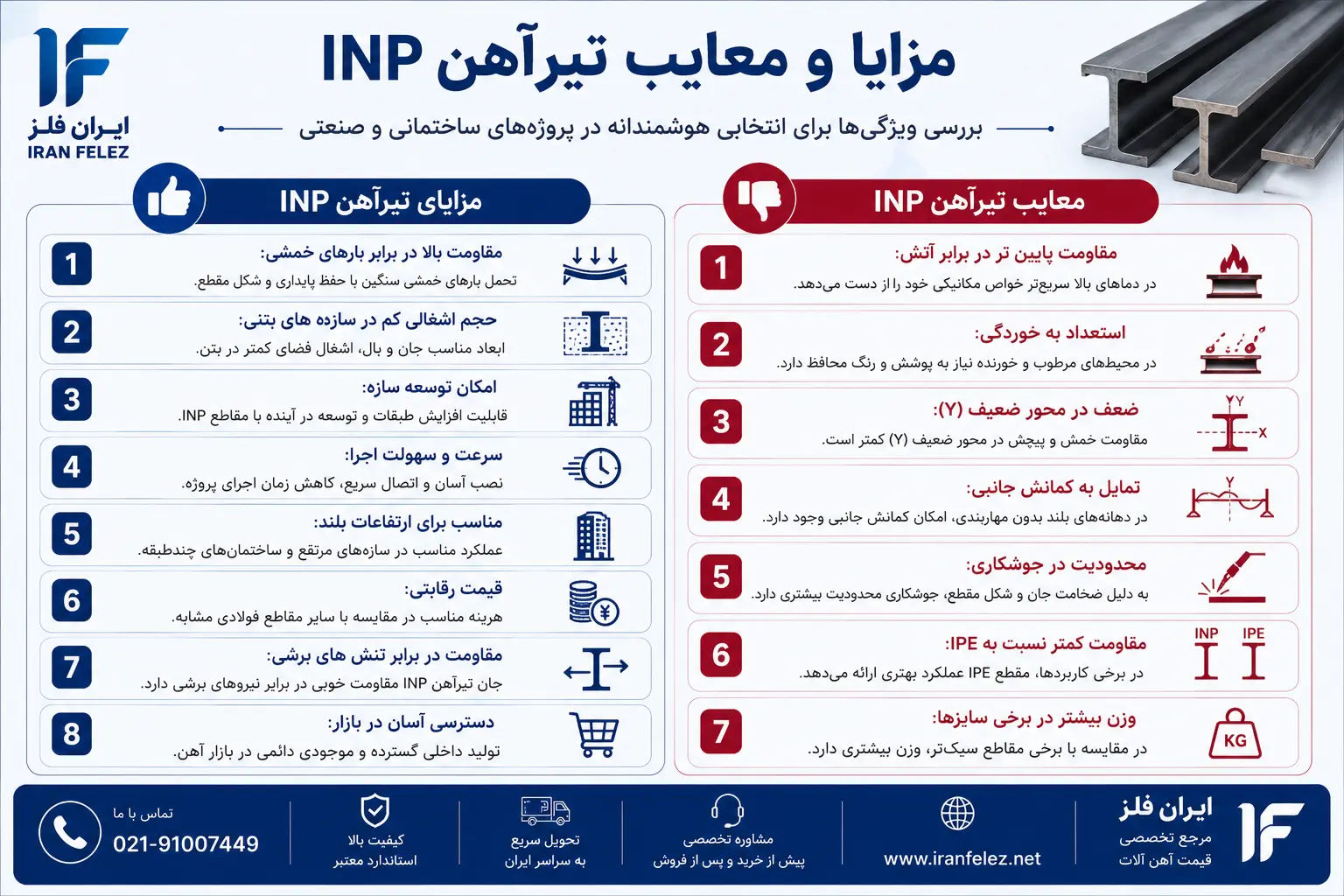

مزایای تیرآهن INP

مقاومت بالا در برابر بارهای خمشی: تیرآهن INP به دلیل شکل مقطع I، مقاومت خمشی بسیار خوبی حول محور قوی (X) دارد. توزیع مواد در فاصله از محور خنثی، کارایی مکانیکی بالایی ایجاد می کند و این مقطع می تواند بارهای سنگین را با خمش کمتر تحمل کند.

حجم اشغالی کم در سازه های بتنی: یکی از مزیت های کلیدی تیرآهن INP در مقایسه با مقاطع بتنی، اشغال فضای کمتر است. این ویژگی در ساختمان هایی که ارتفاع طبقه اهمیت دارد و باید حداکثر ارتفاع خالص داخلی حفظ شود، بسیار مهم است.

امکان توسعه سازه: سازه های فلزی ساخته شده با تیرآهن INP به راحتی قابل توسعه هستند. می توان طبقات جدید اضافه کرد، بازشوها ایجاد نمود یا بخش هایی از سازه را تغییر داد، بدون اینکه نیاز به تخریب گسترده باشد.

سرعت و سهولت اجرا: مقاطع فولادی از جمله تیرآهن INP در مقایسه با عملیات بتن ریزی، سرعت اجرای بسیار بالاتری دارند. نصب تیرآهن INP به نیروی کار تخصصی کمتر و زمان اجرای کوتاه تری نیاز دارد.

مناسب برای ارتفاعات بلند: در ساختمان های بلند مرتبه، تیرآهن INP می تواند نقش ستون ها و تیرهای اصلی را به خوبی ایفا کند و به دلیل وزن مناسب و نسبت مقاومت به وزن خوب، در این پروژه ها اقتصادی است.

قیمت رقابتی: تیرآهن INP معمولاً با قیمت پایین تری نسبت به تیرآهن IPE با ارتفاع مشابه در بازار ایران عرضه می شود. این مزیت قیمتی، INP را به گزینه ای اقتصادی برای پروژه هایی که بودجه اهمیت دارد تبدیل کرده است.

مقاومت در برابر تنش های برشی: جان مقطع INP مقاومت خوبی در برابر نیروهای برشی دارد و به خوبی می تواند نیروهای عمودی را منتقل کند.

دسترسی آسان در بازار: تیرآهن INP در طیف گسترده ای از سایزها و از منابع متنوع داخلی و وارداتی در بازار ایران قابل تهیه است و تامین آن در پروژه ها با سهولت بیشتری امکان پذیر است.

معایب تیرآهن INP

مقاومت پایین تر در برابر آتش: تیرآهن INP مانند سایر مقاطع فولادی در برابر حرارت بالا آسیب پذیر است. در دمای بالاتر از ۵۵۰ درجه سانتی گراد، مقاومت فولاد به شدت کاهش می یابد. بنابراین در ساختمان های بلند، مراکز تجاری و صنعتی که ریسک آتش سوزی وجود دارد، باید از پوشش های محافظ حرارتی استفاده شود که هزینه اجرا را افزایش می دهد.

استعداد به خوردگی: فولاد کربنی در محیط های مرطوب، اسیدی یا در مجاورت با مواد شیمیایی مستعد خوردگی و زنگ زدگی است. این مسئله در پروژه های ساحلی، صنایع شیمیایی و محیط های مرطوب باید جدی گرفته شود و استفاده از پوشش های ضدزنگ و رنگ های محافظ الزامی است.

ضعف در محور ضعیف (Y): نسبت ممان اینرسی Jx به Jy در تیرآهن INP بسیار بالاست؛ یعنی این مقطع در برابر بارهای عمود بر محور قوی (بارهای جانبی) مقاومت بسیار کمتری دارد. این ضعف در مناطق زلزله خیز که نیروهای افقی قابل توجهی به سازه وارد می شود، باید با طراحی مناسب بادبندی و دیافراگم های سقفی جبران شود.

تمایل به کمانش جانبی: به دلیل شکل بال شیب دار و نسبت عرض بال به ارتفاع مقطع، تیرآهن INP نسبت به مقاطع هاش (HEA/HEB) و حتی IPE در برخی حالات تمایل بیشتری به کمانش جانبی پیچشی (LTB) دارد. در دهانه های بلند و بارگذاری های خاص، این موضوع باید در محاسبات لحاظ شود.

محدودیت در جوشکاری: اگر از جوشکاری برای اتصالات تیرآهن INP استفاده شود، ممکن است مقاومت اتصال در برابر نیروهای دینامیکی (مانند زلزله) کافی نباشد. به همین دلیل در اتصالات اصلی بهتر است از پیچ و پرچ استفاده شود و جوشکاری با احتیاط و مطابق استانداردهای مهندسی انجام گیرد.

مقاومت کمتر نسبت به IPE: در مقایسه با تیرآهن IPE همسایز، مقطع INP معمولاً ممان اینرسی و مدول مقطع کمتری دارد. به عبارت دیگر، برای یک ظرفیت باربری مشخص، ممکن است نیاز به سایز بزرگ تری از INP نسبت به IPE باشد.

وزن بیشتر در برخی سایزها: با وجود قیمت کمتر، در برخی سایزها تیرآهن INP وزن بیشتری نسبت به IPE با ظرفیت مشابه دارد که می تواند وزن کل سازه و در نتیجه نیروی زلزله وارد بر آن را افزایش دهد.

راهنمای انتخاب تیرآهن INP

از دیدگاه کارشناسان ایران فلز، تیرآهن INP یک مقطع کارآمد و اقتصادی است که در جای خود می تواند انتخاب هوشمندانه ای باشد، اما باید با آگاهی کامل از ویژگی ها و محدودیت های آن استفاده شود.

نکته اول که خریداران و پیمانکاران باید مدنظر داشته باشند، تفاوت اساسی تیرآهن INP با IPE است. بسیاری در بازار این دو مقطع را با هم اشتباه می گیرند یا تصور می کنند با کاهش سایز یکی می توان جایگزین دیگری شد. واقعیت این است که INP و IPE استانداردهای متفاوتی دارند، مقاومت مکانیکی متفاوت و رفتار متفاوتی در سازه از خود نشان می دهند. هرگز بدون تایید مهندس ناظر این دو مقطع را جایگزین هم نکنید.

نکته دوم مربوط به منشاء تامین است. تیرآهن INP وارداتی که عمدتاً از چین، روسیه، ترکیه و اوکراین تامین می شود، ممکن است از نظر کیفیت فولاد، تلرانس ابعادی و خواص مکانیکی تفاوت هایی داشته باشد. پیش از خرید، از داشتن گواهی آزمایش (Mill Certificate) معتبر اطمینان حاصل کنید.

نکته سوم این است که در مناطق زلزله خیز ایران، طراحی سازه با تیرآهن INP باید توسط مهندس محاسب مجرب و با رعایت کامل آیین نامه ۲۸۰۰ انجام شود. محدودیت مقاومت در محور ضعیف و تمایل به کمانش، اهمیت بادبندی مناسب را دوچندان می کند.

در مجموع، تیرآهن INP برای پروژه هایی که بودجه محدود، سرعت اجرا و بار عمودی تسلط دارند، گزینه مناسبی است. برای کسب اطلاعات بیشتر درباره قیمت روز، موجودی و مشاوره فنی، با کارشناسان ایران فلز تماس بگیرید.

جمع بندی

تیرآهن INP یک مقطع فولادی I شکل با بال های شیب دار است که بر اساس استانداردهای روسیه و چین تولید می شود. این مقطع در طیف گسترده ای از سایزها از INP80 تا INP600 با وزن هر متر از ۵.۹۴ تا ۱۹۹ کیلوگرم در بازار ایران موجود است.

مزیت اصلی تیرآهن INP ترکیب مقاومت خمشی مناسب، حجم اشغالی کم، سرعت اجرای بالا و قیمت رقابتی است که آن را در پروژه های ساختمانی، صنعتی، پل سازی و کشتی سازی به گزینه ای پرطرفدار تبدیل کرده است. در مقابل، ضعف در محور Y، تمایل به کمانش جانبی، محدودیت در جوشکاری و آسیب پذیری در برابر حرارت و خوردگی نکاتی هستند که در طراحی و اجرا باید مدنظر باشند.

برای استعلام قیمت روز تیرآهن، بررسی موجودی سایزهای مختلف و دریافت مشاوره تخصصی، با کارشناسان فروش ایران فلز تماس بگیرید. تیم تخصصی ما آماده است تا بهترین گزینه را متناسب با نیاز پروژه شما پیشنهاد دهد.
