میلگرد حرارتی چیست؟ نحوه بستن و محاسبه آنلاین برای سقف

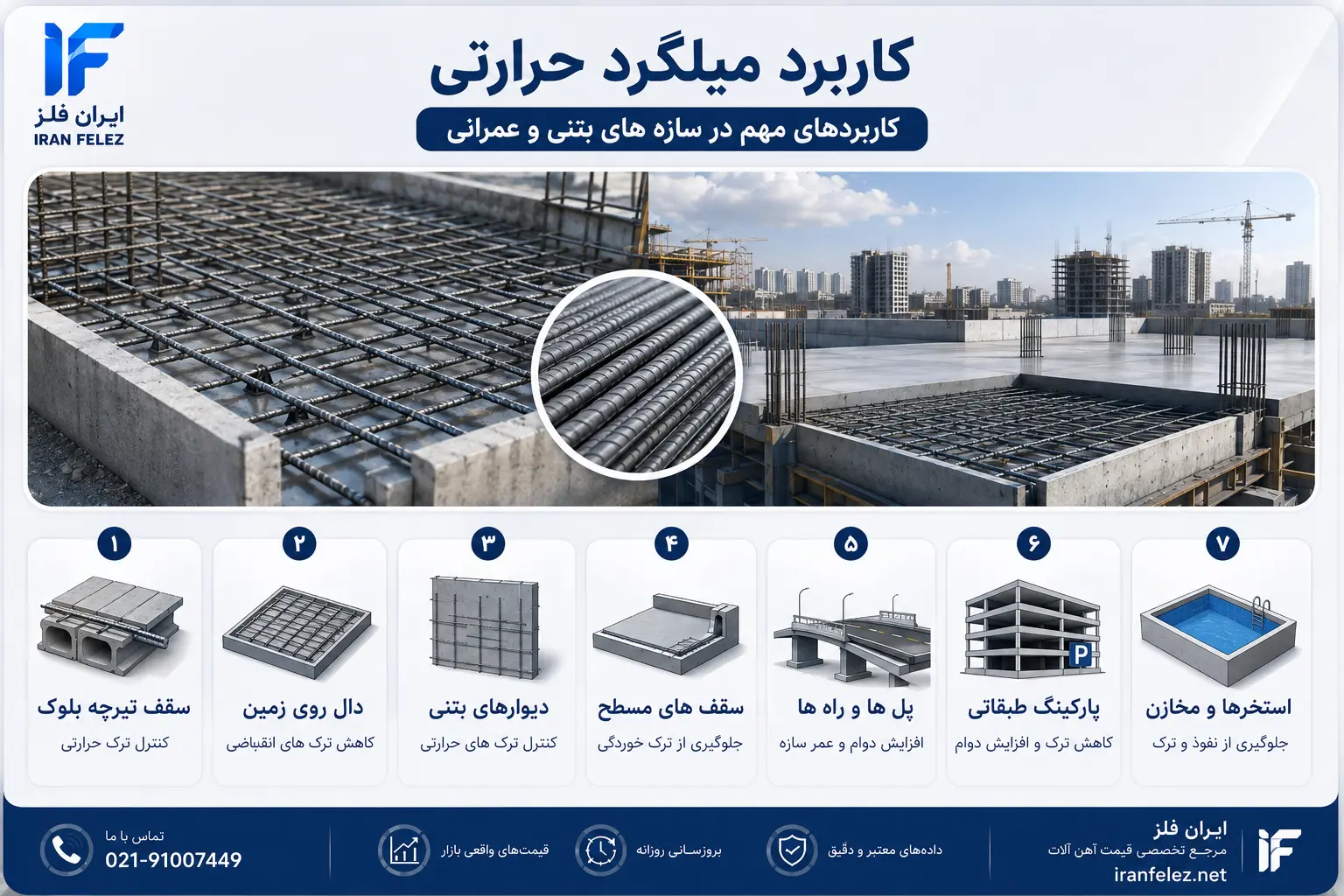

کاربرد میلگرد حرارتی در سقف های مسطح

در سقف های مسطح یا Flat Slab، دال بتنی بدون استفاده از تیرهای میانی مستقیما روی ستون ها قرار می گیرد. به دلیل سطح پیوسته و گسترده این نوع سقف، احتمال ایجاد ترک ناشی از جمع شدگی بتن و تغییرات دمایی وجود دارد. میلگرد حرارتی به صورت شبکه ای در دو جهت اجرا می شود تا تنش های کششی را در سطح دال توزیع کند و عرض ترک ها را کاهش دهد. این آرماتورها با میلگردهای اصلی سازه متفاوت هستند و جایگزین آن ها محسوب نمی شوند. در اطراف ستون ها نیز به دلیل تمرکز تنش و احتمال برش پانچ، آرماتورگذاری ویژه لازم است.

محل قرارگیری شبکه حرارتی، فاصله میلگردها، پوشش بتن و طول مهاری باید مطابق نقشه اجرا شود. استفاده از اسپیسر و جلوگیری از جابه جایی میلگرد هنگام بتن ریزی اهمیت زیادی دارد. عمل آوری مناسب بتن نیز در کنار میلگرد حرارتی، احتمال ترک خوردگی و کاهش دوام سقف را کم می کند.

کاربرد میلگرد حرارتی در پل ها و راه ها

در عرشه پل ها و روسازی های بتنی، میلگرد حرارتی برای کنترل ترک های ناشی از تغییرات دما، جمع شدگی بتن و بارهای تکراری به کار می رود. سطح پل و جاده در معرض تابش مستقیم خورشید، سرمای هوا، بارندگی و تغییرات فصلی قرار دارد. این شرایط باعث انقباض و انبساط بتن می شود و احتمال ترک خوردگی را افزایش می دهد. شبکه میلگرد حرارتی با توزیع تنش ها در سطح بتن، عرض ترک ها را محدود می کند و از گسترش آن ها جلوگیری می کند. کنترل ترک در پل ها اهمیت زیادی دارد؛ زیرا نفوذ آب، نمک و مواد خورنده می تواند موجب زنگ زدگی آرماتورهای اصلی شود.

این میلگردها معمولا در لایه فوقانی دال و هماهنگ با آرماتورهای سازه ای اجرا می شوند. رعایت پوشش مناسب بتن، اجرای دقیق درزها، انتخاب میلگرد استاندارد و عمل آوری صحیح، موجب افزایش دوام عرشه و کاهش هزینه تعمیرات دوره ای می شود.

کاربرد میلگرد حرارتی در استخرها و مخازن

در استخرها و مخازن بتنی، میلگرد حرارتی نقش مهمی در کنترل ترک و حفظ آب بندی سازه دارد. این سازه ها به طور مداوم با آب در تماس هستند و حتی ترک های کوچک می توانند موجب نشت، نفوذ رطوبت و خوردگی آرماتورها شوند. تغییر دمای آب، خالی و پر شدن مخزن، تابش خورشید و جمع شدگی بتن از عوامل اصلی ایجاد تنش در کف و دیواره ها هستند. میلگرد حرارتی به صورت شبکه ای در دو جهت اجرا می شود و با توزیع تنش ها، عرض ترک ها را کاهش می دهد. فاصله میلگردها، قطر آرماتور، طول مهاری و پوشش بتن باید مطابق طراحی سازه باشد.

البته میلگرد حرارتی به تنهایی مانع نشت آب نمی شود و باید در کنار بتن مناسب، واتراستاپ، عایق کاری و عمل آوری صحیح استفاده شود. اجرای دقیق این شبکه، دوام سازه را افزایش می دهد و هزینه های تعمیر و آب بندی مجدد را کاهش می دهد.

کاربرد میلگرد حرارتی در پارکینگ طبقاتی

در پارکینگ های طبقاتی، میلگرد حرارتی برای کنترل ترک های ناشی از تغییرات دما، جمع شدگی بتن و تردد مداوم خودروها استفاده می شود. این سازه ها معمولا نیمه باز هستند و در طول شبانه روز با تغییرات محسوس دما روبه رو می شوند. انقباض و انبساط دال، ارتعاش ناشی از حرکت خودروها و نفوذ آب می تواند احتمال ترک خوردگی کف را افزایش دهد. شبکه میلگرد حرارتی تنش های ایجاد شده را در سطح دال توزیع می کند و از باز شدن بیش از حد ترک ها جلوگیری می کند. کاهش عرض ترک ها همچنین مانع نفوذ آب، روغن، نمک و مواد خورنده به داخل بتن می شود. د

ر پارکینگ های روباز یا مناطق سردسیر، رعایت پوشش بتن و محافظت از آرماتورها اهمیت بیشتری دارد. اجرای صحیح شیب بندی، آبروها، درزهای انبساط و عمل آوری بتن نیز باید در کنار آرماتورگذاری انجام شود تا دوام کف و عمر مفید پارکینگ افزایش یابد.

دلایل استفاده از میلگرد حرارتی

مهم ترین دلایلی که استفاده از میلگرد حرارتی را الزامی می کنند عبارتند از:

1. کنترل انقباض و انبساط بتن: بتن در برابر تغییر دما رفتار غیرخطی دارد. ضریب انبساط حرارتی بتن حدود 10 تا 12 میکروکرنش بر درجه سانتیگراد است. در آب و هوای ایران که اختلاف دمای تابستان و زمستان در بسیاری از مناطق بیش از 40 درجه است، این عامل اثر معناداری بر دال های بتنی می گذارد.
2. جمع شدگی بتن در حین گیرش: بتن در مرحله سخت شدن اولیه، با از دست دادن آب، دچار جمع شدگی (Shrinkage) می شود. این جمع شدگی اگر با میلگرد حرارتی مهار نشود، موجب ترک های سطحی می شود.
3. الزامات آیین نامه ای: مبحث نهم مقررات ملی ساختمان، آیین نامه بتن ایران (آبا) و استاندارد ACI 318 همگی حداقل نسبت آرماتور حرارتی را تعریف کرده اند. نادیده گرفتن این الزام، پروژه را با مشکلات نظارتی و فنی مواجه می کند.
4. افزایش دوام سازه: ترک های ریز در سطح دال، دروازه ورود رطوبت به بتن هستند. رطوبت نفوذ کرده می تواند به آرماتورهای سازه ای آسیب برساند و فرآیند خوردگی را آغاز کند. میلگرد حرارتی با جلوگیری از ترک، عمر مفید سازه را به طور قابل توجهی افزایش می دهد.
5. توزیع یکنواخت بار: سقف هایی که دارای آرماتور حرارتی کافی هستند، رفتار دیافراگمی بهتری از خود نشان می دهند و در مقابل بارهای جانبی (مثل زلزله) عملکرد مناسب تری دارند.

نحوه اجرای میلگرد حرارتی در سقف تیرچه بلوک

اجرای صحیح میلگرد حرارتی به همان اندازه انتخاب نوع و مقدار آن اهمیت دارد. روش اجرا در سقف تیرچه بلوک به شرح زیر است:

مرحله اول: آماده سازی

قبل از هر اقدامی، نقشه های سازه ای باید به دقت مطالعه شوند. مشخصات ذکر شده در نقشه شامل قطر میلگرد، فاصله (چشمه)، گرید فولاد و محل دقیق قرارگیری باید کاملاً رعایت شود. میلگردها باید عاری از زنگ زدگی شدید، چربی، لجن و آلودگی باشند.

مرحله دوم: قرارگیری بر روی بلوک ها

پس از نصب تیرچه ها و بلوک ها و قبل از بتن ریزی، میلگردهای حرارتی به صورت عمود بر تیرچه ها روی بلوک ها قرار می گیرند. این میلگردها باید بر روی اسپیسر (لقمه) یا بلوک قرار گرفته و پوشش بتنی (Cover) مناسب حفظ شود. حداقل پوشش بتن برای میلگرد حرارتی معمولاً 2 تا 3 سانتی متر است.

مرحله سوم: بستن میلگردها

میلگردهای حرارتی در تقاطع با سیم آرماتوربندی (سیم مفتول) بسته می شوند. نوع گره مورد استفاده معمولاً گره ساده یا گره پیچشی است. در پروژه های بزرگ، از گیره های پلاستیکی مخصوص هم استفاده می شود. نکته مهم اینجاست که همه تقاطع ها باید بسته شوند، نه یک در میان.

مرحله چهارم: کنترل فاصله و محل قرارگیری

قبل از بتن ریزی، ناظر باید فاصله میلگردها (چشمه)، قطر، گرید و پوشش بتنی را کنترل کند. فاصله میلگردها نباید بیشتر از مقدار مشخص شده در نقشه باشد و در هیچ حالتی نباید از 45 سانتی متر تجاوز کند.

مرحله پنجم: بتن ریزی

پس از تایید ناظر، عملیات بتن ریزی انجام می شود. در حین بتن ریزی باید دقت شود که میلگردها از محل خود جابجا نشوند. ویبره (لرزاننده بتن) نباید مستقیم با میلگردهای حرارتی تماس مستمر داشته باشد.

قیمت هر کیلو میلگرد حرارتی

قیمت میلگرد حرارتی تابع نوسانات بازار آهن آلات، قیمت شمش فولاد، نرخ ارز و سیاست های کارخانه های تولیدکننده میلگرد در ایران است. به همین دلیل ارائه یک عدد ثابت نه دقیق است و نه به نفع شما.

برای دریافت قیمت لحظه ای و به روز میلگرد حرارتی، می توانید با کارشناسان ایران فلز تماس بگیرید. تیم ما قادر است بر اساس قطر، گرید، مقدار مورد نیاز و منطقه تحویل، بهترین قیمت را به شما ارائه دهد.

مزایا میلگرد حرارتی

• کنترل موثر ترک: اصلی ترین مزیت میلگرد حرارتی، جلوگیری از گسترش ترک های ناشی از انبساط و انقباض حرارتی است. این مزیت به ویژه در مناطق با تغییرات دمایی شدید مانند تهران، مشهد و تبریز بسیار مهم است.
• افزایش دوام: با کاهش ترک، نفوذ رطوبت کاهش می یابد و عمر مفید سازه افزایش پیدا می کند.
• توزیع یکنواخت تنش: سقف رفتار یکپارچه تری پیدا می کند و بارهای موضعی بهتر توزیع می شوند.
• الزامات آیین نامه ای برآورده می شود: اجرای میلگرد حرارتی یکی از الزامات اساسی نقشه های سازه ای در ایران است.
• هزینه نسبتاً پایین: مقدار میلگرد حرارتی مورد نیاز معمولاً کم است و هزینه آن در مقایسه با مزایایی که ایجاد می کند، بسیار منطقی است.

معایب میلگرد حرارتی

• نیاز به نیروی اجرایی ماهر: اجرای نادرست میلگرد حرارتی، از جمله فاصله گذاری نادرست یا پوشش ناکافی، می تواند اثربخشی آن را به صفر برساند.
• افزایش زمان اجرا: نصب و بستن میلگردهای حرارتی به زمان اضافی نیاز دارد و ممکن است برنامه اجرایی را با تاخیر مواجه کند.
• اشتباه در محاسبه مقدار: اگر مقدار مورد نیاز به درستی محاسبه نشود، ممکن است در حین اجرا با کمبود مواجه شوید یا مقدار اضافی تهیه کرده باشید. (ابزار محاسبه ما در بالای این مقاله می تواند این مشکل را حل کند.)

جمع بندی

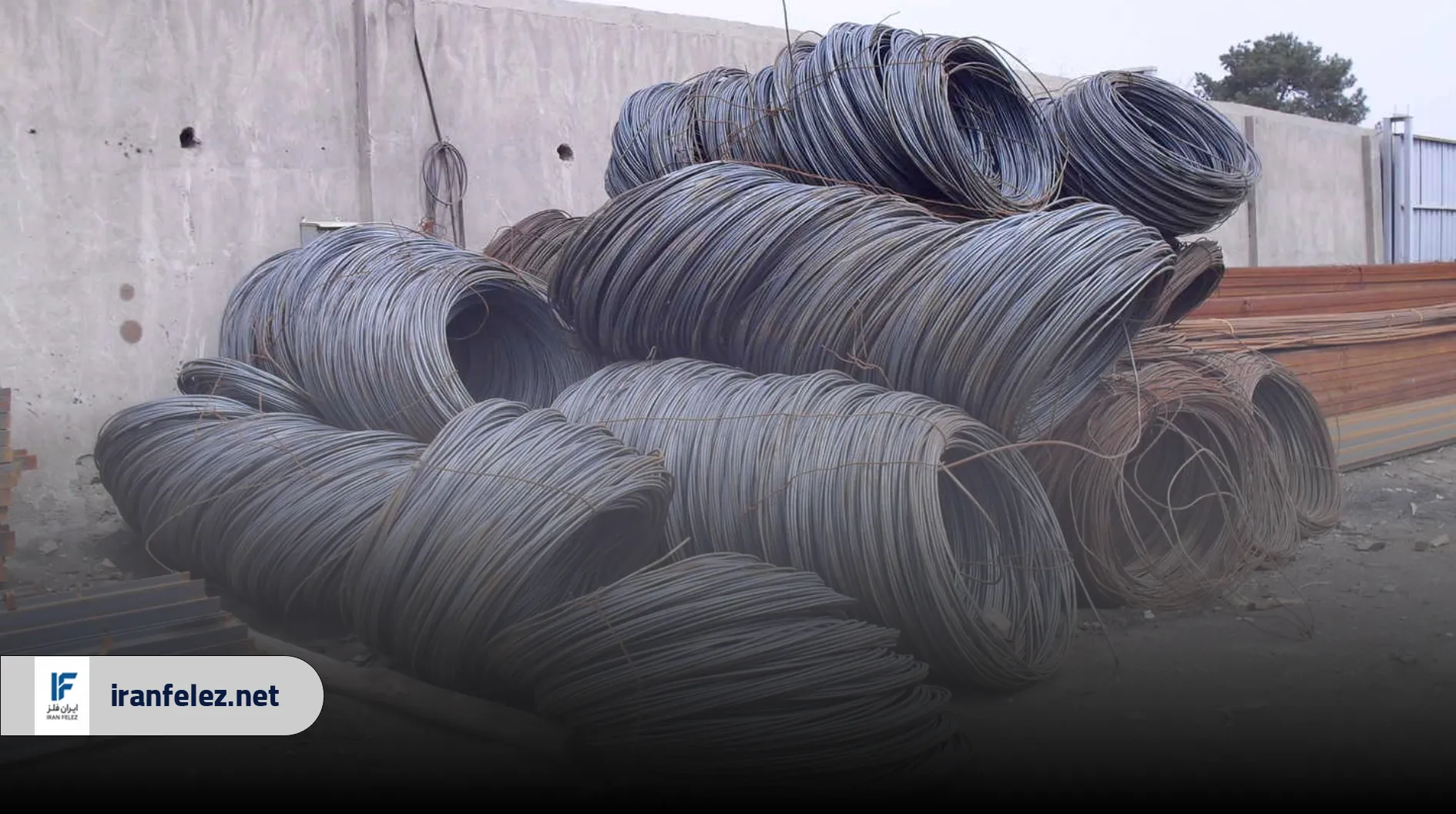

میلگرد حرارتی یکی از اقلام ضروری در سقف های تیرچه بلوک است که نقش آن کنترل ترک های ناشی از تغییرات دمایی و جمع شدگی بتن است. انواع مختلف این میلگرد از جمله ساده، آجدار، سایشی، چشمه ای و دو لایه، هر یک برای شرایط خاصی مناسب هستند.

برای محاسبه مقدار دقیق مورد نیاز در پروژه خود، از فرم محاسبه آنلاین بالای همین مقاله استفاده کنید. این ابزار بر اساس فرمول های معتبر آیین نامه ای، محاسبات را در چند ثانیه انجام می دهد.
