ورق آهن یکی از پرمصرف ترین محصولات فولادی در صنعت ساختمان، خودروسازی، ماشین آلات صنعتی و کشتی سازی است. وقتی صحبت از ورق سیاه، ورق گالوانیزه یا ورق رنگی می شود، همه آن ها یک نقطه شروع مشترک دارند: فرایند تولید ورق آهن از مواد اولیه فولادی.
شناخت مراحل تولید ورق فولادی برای خریداران صنعتی، پیمانکاران و مهندسان اهمیت عملی دارد. انتخاب درست ورق بر اساس روش تولید آن، تاثیر مستقیم روی کیفیت نهایی محصول، ضخامت دقیق، خواص مکانیکی و قیمت نهایی دارد. در این مقاله، خط تولید ورق آهن را از ابتدا تا مرحله نهایی بررسی می کنیم و انواع روش های تولید ورق سیاه را با هم مقایسه خواهیم کرد.
مراحل فرایند تولید ورق آهن
خط تولید ورق فولادی یک فرایند زنجیره ای است که از تهیه مواد اولیه شروع می شود و با محصول نهایی آماده مصرف پایان می یابد. هر مرحله از این زنجیره بر کیفیت مرحله بعدی تاثیر مستقیم دارد.
مرحله اول: تهیه و آماده سازی مواد اولیه
اولین مرحله در تولید ورق آهن، تامین مواد اولیه مناسب است. ماده اصلی مورد نیاز در این فرایند، شمش فولادی یا اسلب است. اسلب قطعه ای مستطیل شکل از فولاد مذاب است که در مرحله ریخته گری مداوم تولید می شود.
مواد اولیه ورود به خط تولید معمولا از دو منبع تامین می شوند:
- آهن اسفنجی (DRI): در روش احیای مستقیم، سنگ آهن بدون ذوب به آهن اسفنجی تبدیل می شود و سپس در کوره قوس الکتریکی ذوب و به اسلب تبدیل می شود.
- آهن خام کوره بلند: در روش سنتی، سنگ آهن در کوره بلند ذوب می شود و آهن خام تولید می گردد که پس از فرایند تبدیل به فولاد مذاب تبدیل شده و اسلب تولید می شود.
اسلب های آماده معمولا ضخامتی بین ۱۵۰ تا ۲۵۰ میلیمتر و عرض بین ۶۰۰ تا ۲۵۰۰ میلیمتر دارند. این اسلب ها پیش از ورود به خط نورد، ذخیره سازی و کنترل کیفی می شوند. در این مرحله، آنالیز شیمیایی اسلب برای اطمینان از ترکیب دقیق عناصر آلیاژی انجام می گیرد.
مرحله دوم: گرم کردن اسلب در کوره پیش گرم
پیش از ورود اسلب به خط نورد گرم، باید دما به سطح مناسبی برسد تا فولاد شکل پذیر شود. این کار در کوره های پیش گرم انجام می شود.
اسلب ها معمولا تا دمای ۱۱۵۰ تا ۱۲۵۰ درجه سانتیگراد گرم می شوند. این دما بسته به گرید فولاد و ضخامت هدف نهایی متفاوت است. کوره های پیش گرم معمولا از نوع کوره های واکینگ بیم یا کوره های پوشر هستند.
در این مرحله، کنترل دقیق دما اهمیت بالایی دارد چون:
- دمای پایین تر از حد لازم باعث افزایش نیروی نورد و احتمال ترک خوردگی ورق می شود.
- دمای بیش از حد باعث اکسیداسیون شدید سطح و از دست رفتن مواد می گردد.
زمان توقف اسلب در کوره به ضخامت و جنس آن بستگی دارد و معمولا بین ۱ تا ۳ ساعت طول می کشد.

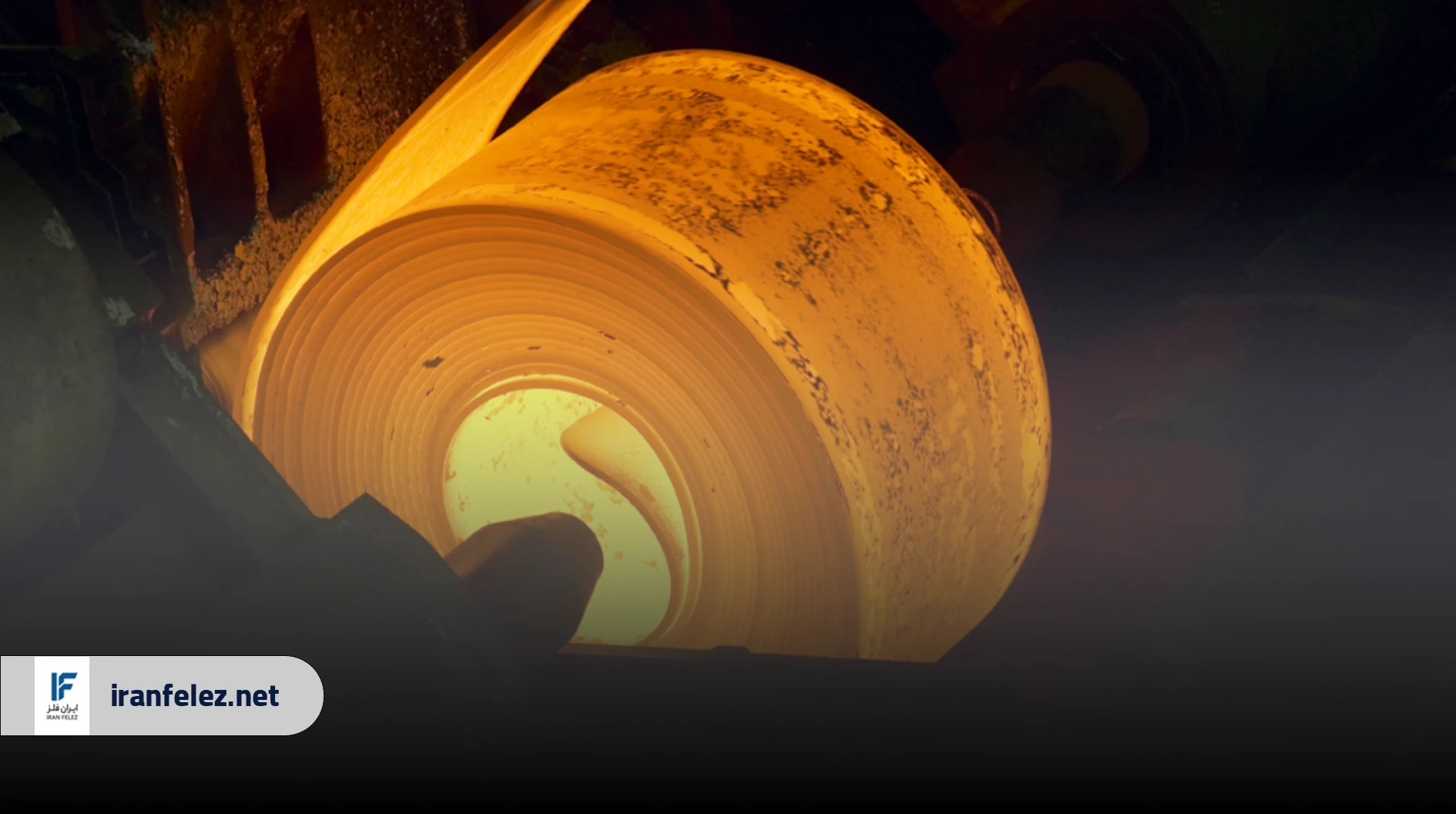

مرحله سوم: نورد خشن
پس از خروج اسلب از کوره، وارد بخش نورد خشن می شود. هدف این مرحله نورد آهن، کاهش تدریجی ضخامت اسلب از چند صد میلیمتر به حدود ۲۰ تا ۴۰ میلیمتر است.
در قفسه های نورد خشن، اسلب داغ از بین غلطک های بزرگ با قطر بالا عبور می کند و در هر پاس، ضخامت آن به تدریج کاهش می یابد. تعداد پاس ها بسته به ضخامت اولیه و هدف نهایی متفاوت است.
در این مرحله، دستگاه های اسکیل زنی نیز فعال هستند. اکسیدهایی که در دمای بالا روی سطح اسلب شکل می گیرند (پوسته اکسیدی یا اسکیل) باید پیش از نورد با فشار آب بالا از سطح فولاد جدا شوند تا سطح نهایی ورق عیب نداشته باشد.
پس از نورد خشن، محصول میانی با نام Transfer Bar تولید می شود که آماده ورود به مرحله نورد تمام کاری است.
مرحله چهارم: نورد تمام کاری
نورد تمام کاری مهم ترین مرحله در خط تولید ورق گرم است. در این بخش، Transfer Bar با عبور از چندین قفسه نورد متوالی به ضخامت نهایی مورد نظر می رسد.
قفسه های نورد تمام کاری معمولا ۵ تا ۷ قفسه پشت سر هم دارند. سرعت نورد در این مرحله بسیار بالاست و گاهی به بیش از ۲۰ متر در ثانیه می رسد. ضخامت خروجی ورق در این مرحله معمولا بین ۱.۵ تا ۲۵ میلیمتر است.
کنترل دقیق پارامترهای زیر در این مرحله حیاتی است:
| پارامتر |
اهمیت |
| دمای ورود به نورد تمام کاری |
تاثیر بر خواص مکانیکی و ریزساختار |
| دمای خروج از آخرین قفسه |
تعیین نوع فاز متالورژیکی نهایی |
| فشار غلطک ها |
کنترل ضخامت دقیق |
| سرعت نورد |
تاثیر بر یکنواختی سطح و ضخامت |
این مرحله تعیین کننده خواص مکانیکی نهایی ورق مانند استحکام کششی، تسلیم و درصد ازدیاد طول است.
مرحله پنجم: خنک کاری کنترل شده
پس از خروج ورق از آخرین قفسه نورد تمام کاری، ورق روی میز خروجی قرار می گیرد و با آب خنک می شود.
این خنک کاری کنترل شده یکی از مهم ترین عوامل تعیین کننده خواص نهایی ورق است. سرعت خنک کاری و دمای هدف پیچش مستقیما روی ریزساختار فولاد و در نتیجه خواص مکانیکی آن تاثیر می گذارند.
برای مثال:
- خنک کاری سریع تر باعث افزایش استحکام و سختی ورق می شود.
- خنک کاری آرام تر انعطاف پذیری و شکل پذیری بیشتری به ورق می دهد.
دمای پیچش معمولا بین ۵۰۰ تا ۷۵۰ درجه سانتیگراد تنظیم می شود و مستقیما روی ریزساختار نهایی فاز فریت و پرلیت اثر دارد.
مرحله ششم: پیچش و تشکیل کویل
پس از خنک کاری کنترل شده، ورق گرم توسط دستگاه کویل پیچ به صورت رول یا کویل پیچیده می شود.
کویل های تولید شده وزنی بین ۱۰ تا ۳۰ تن و قطر داخلی استاندارد (معمولا ۷۶۰ میلیمتر) دارند. این کویل ها محصول نهایی خط نورد گرم هستند که با نام ورق سیاه گرم نورد یا HRC شناخته می شوند.
پس از پیچش، کویل ها:
- کد گذاری و شناسه گذاری می شوند.
- وزن، ضخامت و عرض دقیق آن ها ثبت می شود.
- در انبار نگهداری شده یا مستقیم به خطوط پردازش بعدی ارسال می شوند.
مرحله هفتم: اسیدشویی
اسیدشویی یک مرحله پردازشی است که برای ورق هایی که قرار است به ورق سرد نورد تبدیل شوند یا سطح تمیز و عاری از اکسید نیاز دارند، انجام می گیرد.
در این فرایند، کویل ورق گرم از داخل وان های اسید کلریدریک (HCl) یا اسید سولفوریک (H₂SO₄) عبور می کند. اسید لایه اکسید سطحی (اسکیل باقی مانده) را حل کرده و سطح فولادی تمیز و براق ظاهر می کند.
پس از اسیدشویی:
- ورق با آب شسته می شود تا بقایای اسید زدوده شود.
- خشک شدن سریع انجام می گیرد.
- روغن کاری سطحی صورت می گیرد تا از زنگ زدگی در مرحله انبارداری جلوگیری شود.
ورق حاصل از این مرحله را ورق اسیدشویی شده می نامند که آماده نورد سرد یا استفاده مستقیم است.
مرحله هشتم: نورد سرد
نورد سرد برای تولید ورق با ضخامت کمتر، سطح صاف تر و خواص مکانیکی دقیق تر انجام می شود. در این مرحله، ورق اسیدشویی شده در دمای محیط (بدون حرارت دهی) از قفسه های نورد با فشار بالا عبور می کند.
ضخامت ورق در این مرحله می تواند تا ۰.۱ میلیمتر کاهش یابد. با این حال، نورد سرد باعث کارسختی فولاد می شود؛ یعنی فولاد سخت تر اما شکننده تر می شود.
ورق نورد سرد شده خواص برتری در مقایسه با ورق گرم دارد:
- سطح صاف تر و یکنواخت تر
- ضخامت دقیق تر با تلرانس های کمتر
- مناسب تر برای رنگ آمیزی و پوشش دهی
- استحکام بالاتر در برابر بارهای مکانیکی
مرحله نهم: آنیل کردن
چون نورد سرد باعث سخت شدن و کاهش انعطاف پذیری ورق می شود، مرحله آنیل برای بازیابی خواص مکانیکی مطلوب انجام می گیرد.
در فرایند آنیل، ورق در کوره های آنیل تا دمای مشخصی گرم شده و سپس به آرامی خنک می شود. این فرایند باعث کاهش تنش های داخلی، بازیابی ریزساختار فریتی و افزایش شکل پذیری ورق می شود.
دو نوع آنیل رایج در خطوط تولید ورق سرد وجود دارد:
- آنیل دسته ای: کویل ها به صورت دسته در کوره های بسته قرار می گیرند و چرخه گرمایش و سرمایش آرام انجام می شود. زمان بر اما با کیفیت عالی.
- آنیل پیوسته: ورق به صورت پیوسته از کوره بلند عبور می کند. سریع تر اما با ویژگی های متفاوت.
مرحله دهم: پوشش دهی و تکمیل
آخرین مرحله در خط تولید، پوشش دهی است که بسته به کاربرد ورق نهایی متفاوت است:
- گالوانیزاسیون گرم: ورق از داخل حمام روی مذاب عبور می کند و لایه روی روی سطح آن می نشیند. محصول: ورق گالوانیزه.
- گالوانیزاسیون الکتریکی: لایه روی با فرایند الکترولیز به سطح ورق اضافه می شود. لایه نازک تر اما یکنواخت تر.
- رنگ آمیزی و پوشش رنگ: ورق با رنگ پلیمری پوشش داده می شود. محصول: ورق رنگی یا ورق گالوالوم.
- پوشش آلومینیوم و روی: ترکیب روی و آلومینیوم برای مقاومت بیشتر در برابر خوردگی.
ورق های بدون پوشش که مستقیم پس از نورد گرم به فروش می رسند با نام ورق سیاه شناخته می شوند.

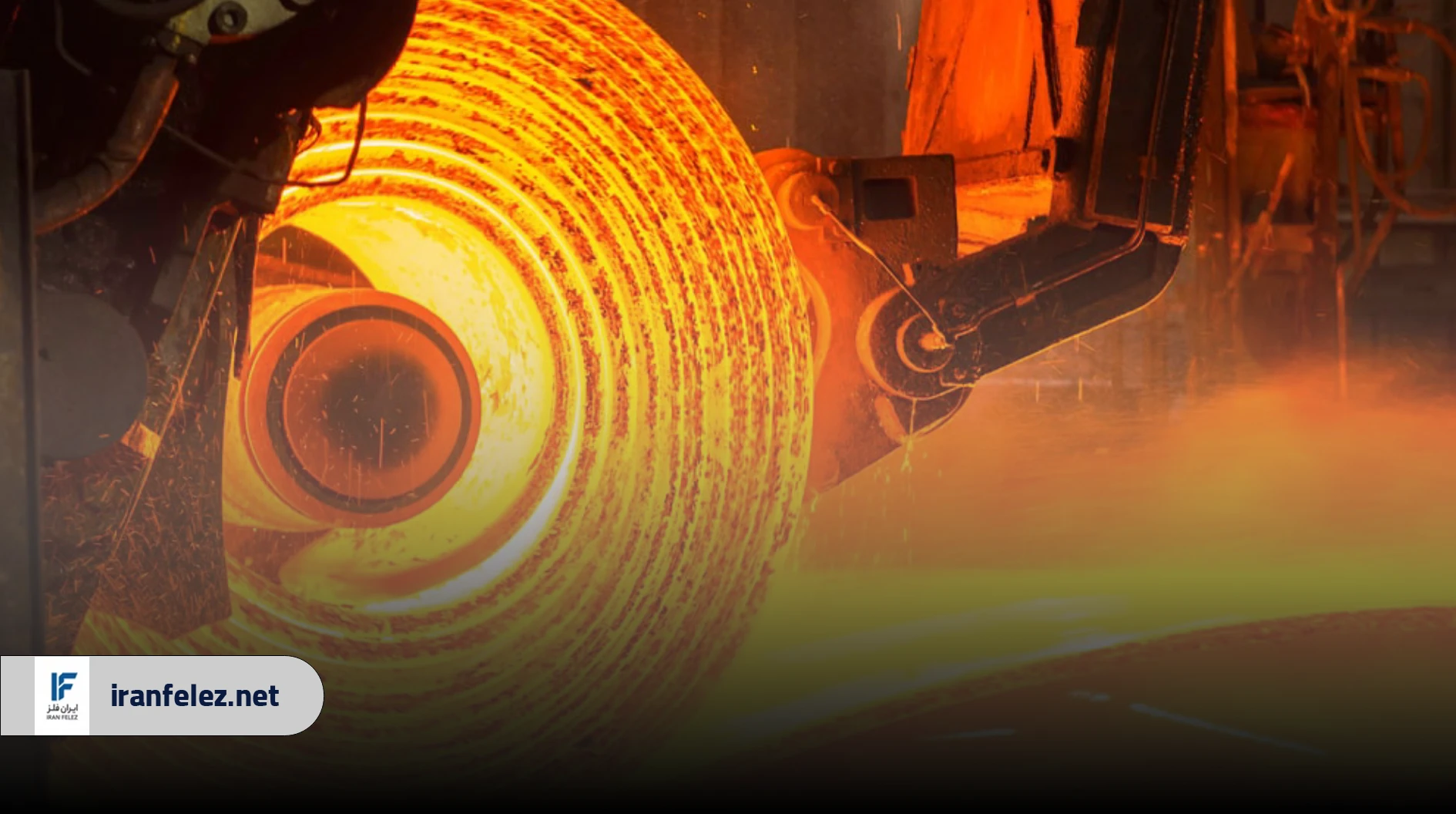

انواع روش های تولید ورق سیاه
ورق سیاه محصول اصلی فرایند نورد گرم است که بدون پوشش ضد زنگ یا رنگ به بازار عرضه می شود و بهترین کارخانه های تولید ورق سیاه ایران ملزم به طی کردن این مراحل در فرایند تولید هستند. این ورق ها بر اساس روش تولید دسته بندی می شوند:
روش نورد گرم
نورد گرم اصلی ترین و رایج ترین روش تولید ورق سیاه در جهان و ایران است. در این روش، اسلب فولادی در دمای بالای ۱۱۰۰ درجه سانتیگراد از قفسه های نورد عبور می کند و به ورق تبدیل می شود.
ویژگی های ورق سیاه گرم نورد:
- ضخامت معمول: ۱.۵ تا ۲۵ میلیمتر (و در برخی خطوط تا ۱۰۰ میلیمتر برای ورق های ضخیم)
- سطح معمولا دارای لایه اکسید تیره رنگ (اسکیل)
- تلرانس ضخامت نسبت به نورد سرد بیشتر است
- قیمت پایین تر نسبت به نورد سرد
- مناسب برای کاربردهای سنگین صنعتی که سطح صافی بالا نیاز ندارند
کاربردهای اصلی: ساخت و ساز، مخازن، کشتی سازی، ماشین آلات سنگین، لوله و پروفیل
روش نورد سرد
نورد سرد در واقع مرحله ای پس از نورد گرم است. ورق گرم نورد ابتدا اسیدشویی می شود و سپس در دمای محیط از قفسه های نورد با فشار بالا عبور می کند.
ویژگی های ورق سیاه سرد نورد:
- ضخامت معمول: ۰.۱ تا ۳ میلیمتر
- سطح بسیار صاف و براق
- تلرانس ضخامت بسیار دقیق
- استحکام بالاتر ناشی از کارسختی
- قیمت بالاتر نسبت به گرم نورد
کاربردهای اصلی: صنعت خودرو، لوازم خانگی، سقف کاذب، پروفیل های نازک، ورق رنگی
روش نورد مداوم
در روش های پیشرفته مانند CSP یا ESP، فرایند ریخته گری مداوم اسلب نازک و نورد در یک خط یکپارچه انجام می شود.
مزایای این روش:
- مصرف انرژی بسیار کمتر نسبت به روش سنتی
- سرعت تولید بالاتر
- کاهش ضایعات در مراحل انتقال
- امکان تولید ورق های بسیار نازک (تا ۰.۸ میلیمتر) به روش گرم نورد
این روش در کارخانه های مدرن فولادسازی مانند کارخانه فولاد مبارکه اصفهان استفاده می شود و نسل جدید تولید ورق فولادی محسوب می گردد.
روش نورد ورق ضخیم
برای تولید ورق های ضخیم با ضخامت بیش از ۶ تا ۸ میلیمتر که معمولا در ابعاد صفحه ای (نه کویل) ارائه می شوند، از خط نورد ورق ضخیم استفاده می شود.
در این خط، اسلب های ضخیم تر در قفسه های نورد رفت و برگشتی به ورق ضخیم تبدیل می شوند. ورق های خروجی معمولا به صورت تخت برش می خورند نه کویل.
کاربردهای اصلی: ساخت پل، کشتی، مخازن تحت فشار، سازه های سنگین صنعتی، بدنه خودروهای سنگین
روش تولید ورق از بیلت
در برخی کارخانه های کوچک تر، به جای اسلب از بیلت برای تولید ورق های باریک یا محصولات نیمه تمام استفاده می شود. این روش معمولا برای تولید ورق های نازک یا اشکال خاص به کار می رود و در مقیاس صنعتی بزرگ کمتر رایج است.
روش تولید ورق به روش اکستروژن یا نورد ویژه
برای محصولات خاص مانند ورق های آلیاژی با خواص ویژه (فولاد ضد زنگ، فولاد ابزار، ورق های مقاوم به حرارت)، روش هایی مانند نورد دو سیلندره ویژه یا اکستروژن گرم نیز به کار می رود. این روش ها مقیاس پایین تری دارند اما محصولاتی با خواص متالورژیکی دقیق تر تولید می کنند.
جمع بندی
فرایند تولید ورق آهن یک زنجیره پیچیده از مراحل متالورژیکی و مکانیکی است که از تهیه اسلب فولادی شروع و با ورق نهایی پوشش داده شده یا بدون پوشش پایان می یابد. هر مرحله از این خط، نقش تعیین کننده ای در کیفیت، ضخامت، سطح و خواص مکانیکی ورق نهایی دارد.
در میان روش های تولید، نورد گرم پایه تمام محصولات ورقی است و نورد سرد مرحله ای مکمل برای ارتقای کیفیت سطح و دقت ابعادی به شمار می رود. روش های مدرن مانند CSP و ESP نیز با یکپارچه سازی ریخته گری و نورد، مصرف انرژی را کاهش داده و بهره وری تولید را بالا برده اند.
برای خرید ورق سیاه با کیفیت و قیمت مناسب، با کارشناسان ایران فلز مشورت کنید. ایران فلز با پوشش کامل محصولات ورق فولادی از گرم نورد تا سرد نورد و گالوانیزه، راهنمایی دقیق برای انتخاب بهترین گزینه بر اساس نیاز پروژه شما ارائه می دهد.
