در بسیاری از پروژه های صنعتی، ساختمانی و معماری، نیاز به ورقی است که همزمان استحکام فلزی داشته باشد و امکان عبور هوا، نور یا مایعات را نیز فراهم کند. ورق پانچ یا ورق مشبک دقیقاً برای همین منظور طراحی شده است. این ورق های سوراخ دار فلزی از دیرباز در صنایع مختلف ایران کاربرد گسترده داشته اند و در سال های اخیر با تنوع بیشتر در جنس و طرح، به یکی از پرکاربردترین محصولات حوزه ورق فولادی تبدیل شده اند.
ورق پانچ در انواع مختلف از نظر جنس (فولادی، استیل، گالوانیزه، روغنی و رنگی)، شکل سوراخ (گرد، مستطیلی، لوزی) و ابعاد تولید می شود. هر یک از این انواع ویژگی ها و کاربردهای خاص خود را دارند که انتخاب صحیح بین آن ها می تواند تاثیر قابل توجهی در کیفیت و هزینه پروژه داشته باشد.
در این مقاله از ایران فلز، به طور کامل بررسی می کنیم که ورق پانچ چیست، انواع آن کدام است، چه ابعاد و مشخصات فنی دارد و در چه پروژه هایی کاربرد دارد.

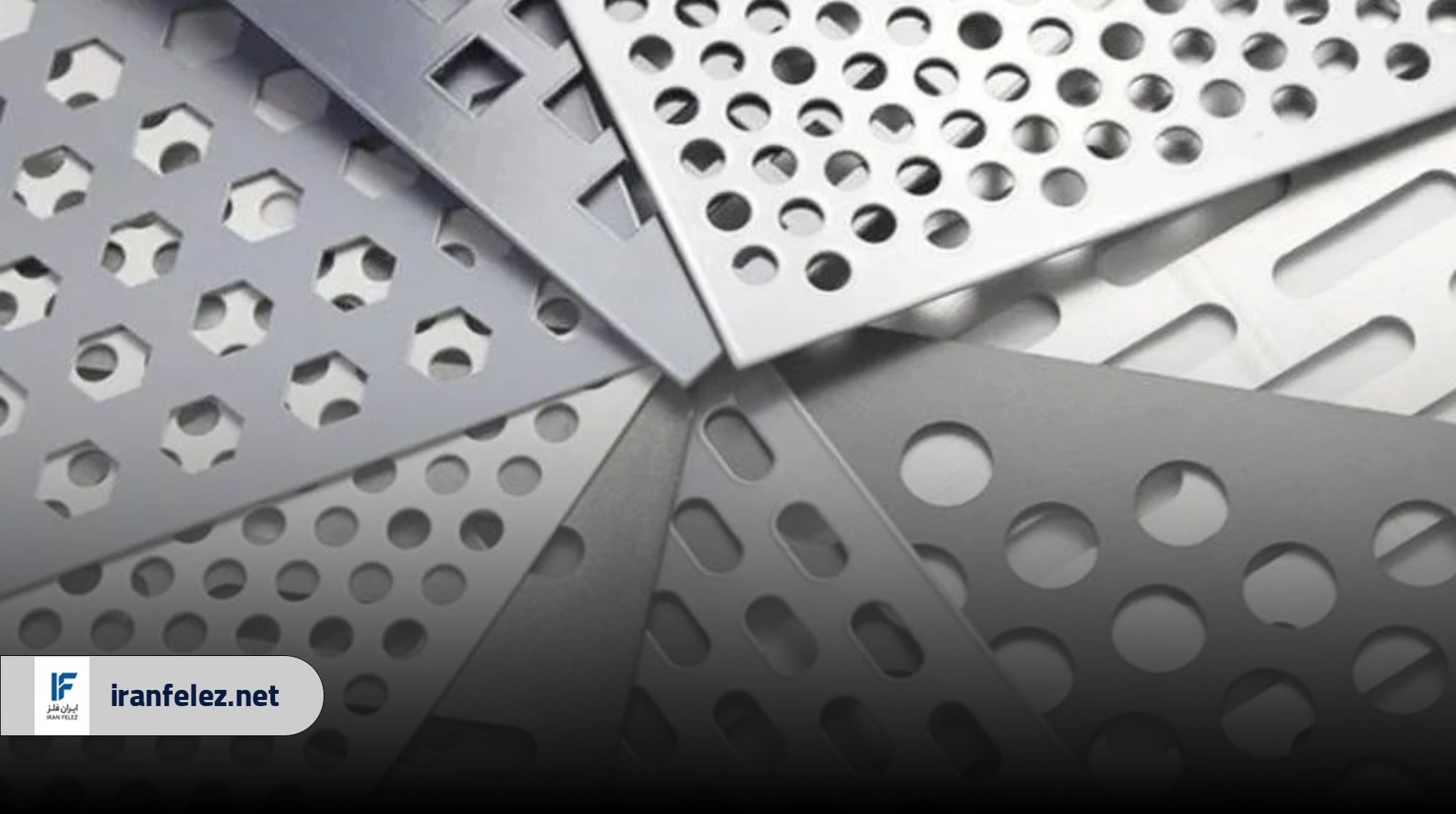

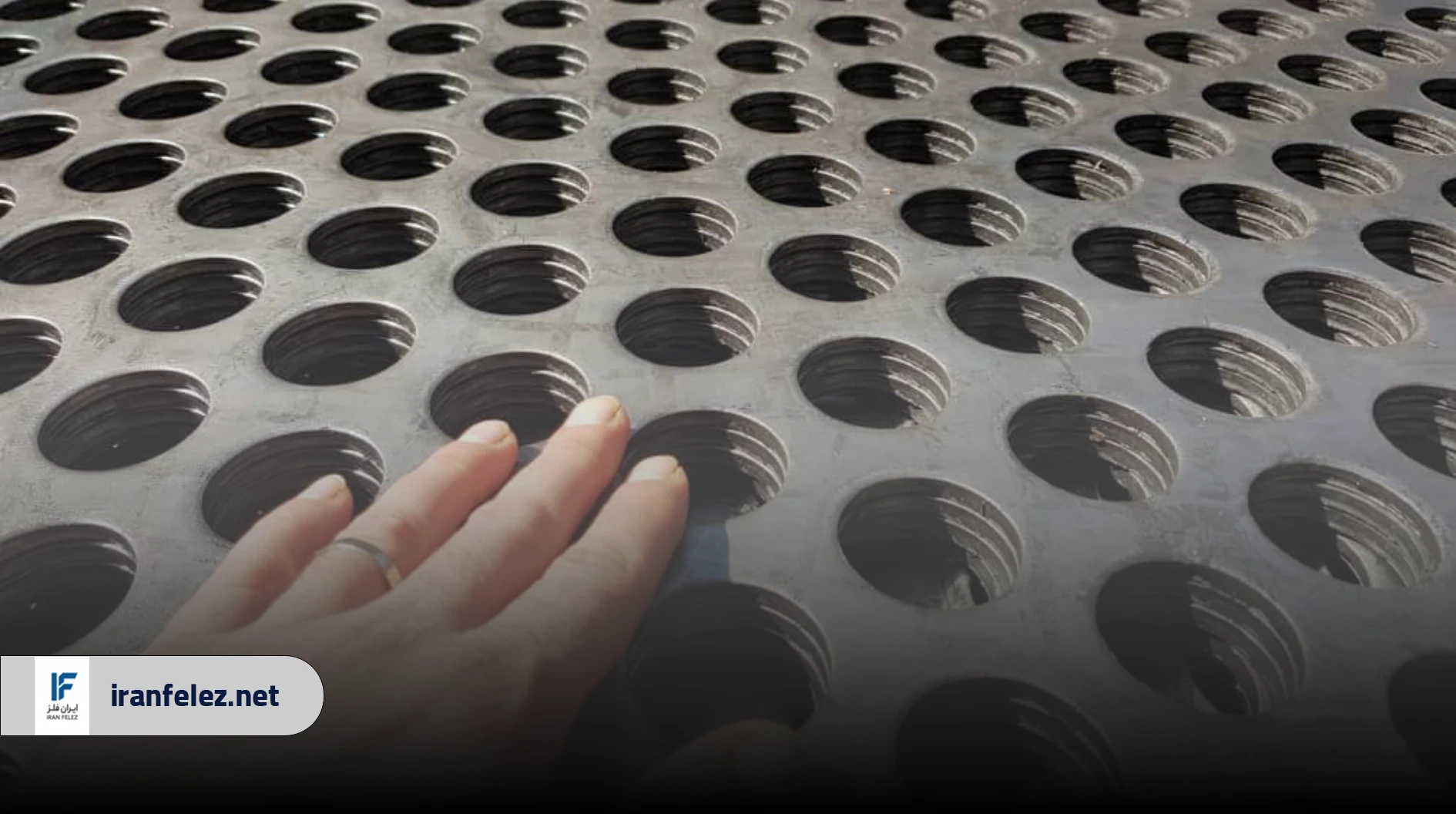

ورق پانچ چیست
ورق پانچ نوعی ورق آهن است که با استفاده از دستگاه های پانچ یا پرس سوراخ کاری، تعداد زیادی سوراخ روی آن ایجاد می شود. این سوراخ ها می توانند اشکال مختلفی داشته باشند؛ گرد، مربع، مستطیلی، لوزی، شش ضلعی یا حتی طرح های تزئینی سفارشی.
فرایند تولید ورق پانچ از طریق پرس سنبه و ماتریس انجام می شود. ورق فلزی خام روی میز دستگاه قرار می گیرد، سنبه با نیروی بالا به ورق ضربه می زند و قطعه ای از ورق جدا می شود و سوراخ ایجاد می کند. این فرایند با دقت بالا و در الگوهای منظم تکرار می شود تا یک ورق مشبک یکنواخت تولید شود.
مهم ترین پارامترهای فنی ورق پانچ عبارتند از:
- قطر یا اندازه سوراخ: معمولاً از ۱ تا ۵۰ میلی متر
- فاصله بین سوراخ ها (گام): تعیین کننده درصد باز بودن سطح
- درصد باز بودن: نسبت مساحت سوراخ ها به کل سطح ورق
- ضخامت ورق: از ۰.۱ تا ۲۰۰ میلی متر بسته به جنس و کاربرد
- جنس ورق: فولاد کربنی، استیل، گالوانیزه، آلومینیوم و...
هر چه درصد باز بودن بیشتر باشد، وزن ورق کمتر و قابلیت عبور هوا/نور/مایع بیشتر است، اما استحکام مکانیکی آن کاهش می یابد. انتخاب ترکیب مناسب گام و قطر سوراخ بر اساس نیاز پروژه انجام می شود.
انواع ورق پانچ
ورق های مشبک انواع مختلفی دارند که بر اساس جنس پایه تقسیم بندی می شوند:

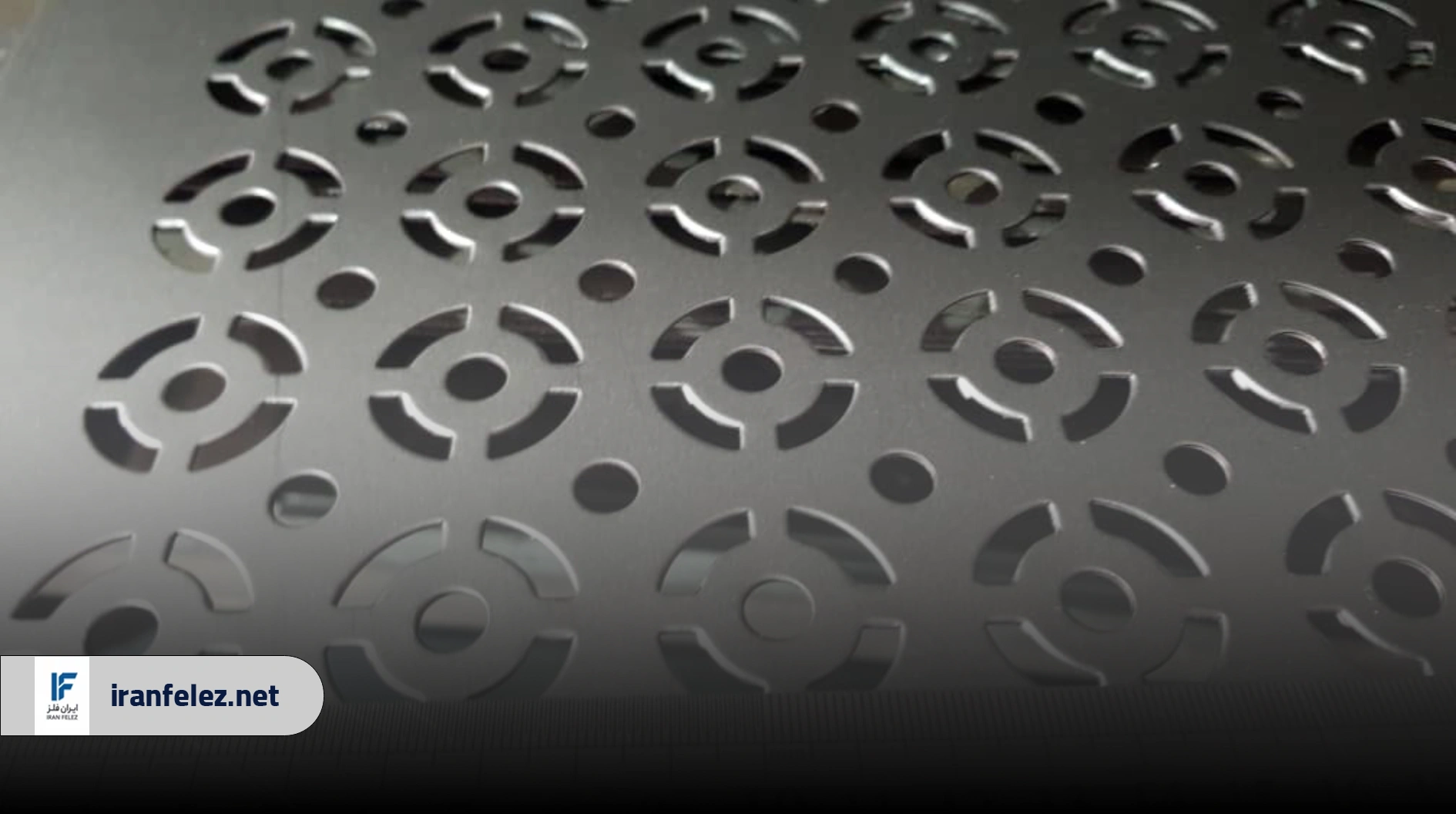

ورق پانچ فولادی
ورق پانچ فولادی یا ورق مشبک سیاه، از ورق فولاد کربنی (ورق سیاه) ساخته می شود و پرکاربردترین نوع ورق پانچ در بازار ایران است. جنس پایه این ورق معمولاً فولاد St37 یا St52 است که استحکام کششی مناسبی دارد.
این نوع ورق پانچ در کاربردهایی که نیاز به مقاومت مکانیکی بالا دارند اما در معرض رطوبت مداوم نیستند، گزینه مناسبی است. از مهم ترین ویژگی های ورق پانچ فولادی می توان به موارد زیر اشاره کرد:
- قیمت پایین تر نسبت به انواع استیل و گالوانیزه
- قابلیت جوشکاری آسان
- قابلیت رنگ آمیزی و پوشش دهی
- استحکام مکانیکی بالا در ضخامت های مختلف
- تنوع بالا در اندازه سوراخ و الگو
نکته مهم در استفاده از ورق پانچ فولادی این است که این نوع ورق در محیط های مرطوب یا در تماس مستقیم با آب، مستعد زنگ زدگی است. برای کاربردهای فضای باز یا محیط های مرطوب، لازم است سطح ورق با رنگ ضد زنگ، گالوانیزه سرد یا روکش اپوکسی محافظت شود.
ورق پانچ فولادی در صنایع ساختمانی برای کف ضد لغزش، در ماشین آلات صنعتی برای پوشش و حفاظ، در سیستم های فیلتراسیون صنعتی و در تابلوهای الکتریکی برای تهویه کاربرد گسترده دارد.
ورق پانچ استیل
ورق پانچ استیل از ورق فولاد زنگ نزن ساخته می شود. گریدهای رایج در تولید این نوع ورق پانچ عبارتند از ۳۰۴، ۳۱۶ و ۳۱۶L که هر کدام ترکیب شیمیایی و مقاومت خوردگی متفاوتی دارند.
ورق پانچ استیل به دلیل مقاومت ذاتی در برابر زنگ زدگی و اکسیداسیون، گزینه اول در صنایعی است که بهداشت و خلوص فرایند اهمیت دارد:
- صنایع غذایی و دارویی: کانوایرها، صافی ها، سبدهای انتقال محصول
- صنایع شیمیایی: مخازن، فیلترها، صافی های مقاوم در برابر مواد خورنده
- معماری و نمای ساختمان: پانل های نما، پله، نرده
- تهویه مطبوع: گریل های ثابت و متحرک
ورق پانچ استیل در مقایسه با ورق پانچ فولادی معمولی، قیمت بسیار بالاتری دارد. اما طول عمر بیشتر، نیاز نداشتن به رنگ آمیزی و هزینه نگهداری صفر، اغلب این تفاوت قیمت را توجیه می کند. گرید ۳۱۶ به دلیل افزودن مولیبدن به ترکیب فولاد، مقاومت بهتری در برابر محیط های خورنده و کلرید دارد و برای کاربردهای دریایی و شیمیایی توصیه می شود.

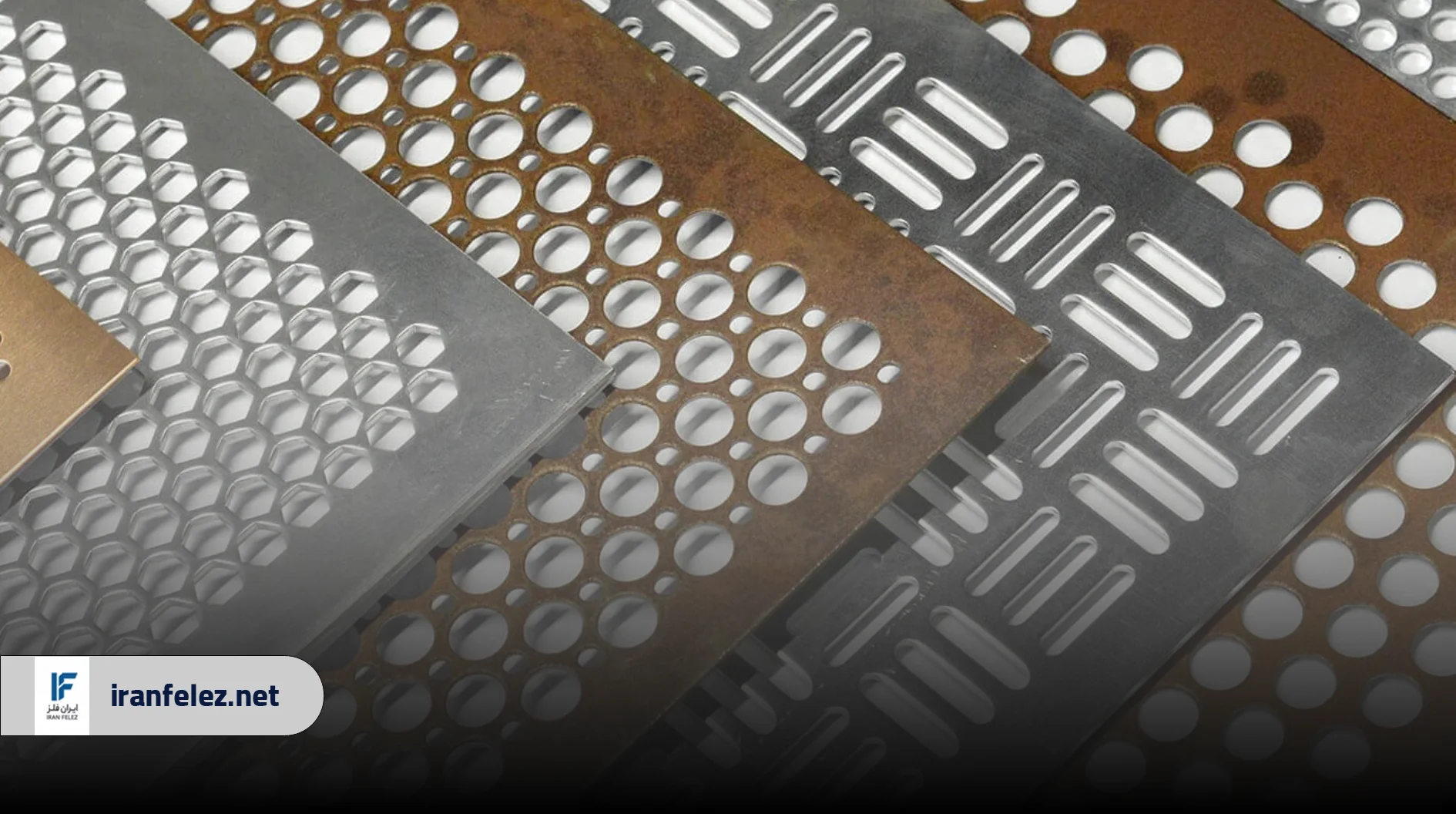

ورق پانچ گالوانیزه
ورق پانچ گالوانیزه از ورق فولادی که با لایه ای از روی (زینک) پوشش داده شده ساخته می شود. این پوشش روی از طریق فرایند گالوانیزه گرم یا گالوانیزه الکترولیتی اعمال می شود و سطح ورق را در برابر زنگ زدگی محافظت می کند.
مزیت اصلی ورق پانچ گالوانیزه نسبت به ورق پانچ فولادی سیاه، مقاومت به خوردگی آن است. این ورق برای کاربردهایی که در معرض هوای مرطوب، باران یا محیط های صنعتی هستند بسیار مناسب است. در عین حال نسبت به ورق استیل قیمت مناسب تری دارد و برای بودجه های متوسط گزینه ای معقول محسوب می شود.
کاربردهای اصلی ورق پانچ گالوانیزه شامل موارد زیر است:
- نرده و حفاظ فضای باز
- پوشش کانال های تهویه
- حصار و پارتیشن های صنعتی
- سینی کابل در تاسیسات
- کف ضد لغزش در محیط های نیمه باز
- فیلترهای هوای سیستم های HVAC
نکته ای که در ورق پانچ گالوانیزه باید توجه داشت این است که اگر ورق بریده یا سوراخ شود، لبه های برش خورده پوشش روی نداشته و مستعد زنگ زدگی هستند. در این موارد باید لبه ها با اسپری روی یا رنگ ضد زنگ محافظت شوند.
ورق پانچ آجدار
ورق پانچ آجدار ترکیبی از دو محصول است؛ ورق آجدار که سطح آن برجستگی های آج مانند دارد، با فرایند پانچ سوراخ کاری می شود. در واقع این نوع ورق هم خاصیت ضد لغزنده ورق آجدار را دارد و هم خاصیت تهویه و سبکی وزن ورق پانچ را.
ورق پانچ آجدار معمولاً از ورق سیاه St37 ساخته می شود. برجستگی های آج روی سطح ورق، ضریب اصطکاک را به طور قابل توجهی بالا می برد و خطر لغزش را کاهش می دهد. در عین حال سوراخ های پانچ شده باعث می شوند آب، گل و لای و مواد دیگر از سطح ورق عبور کرده و روی سطح تجمع نکنند.
این ترکیب ویژگی ها باعث شده ورق پانچ آجدار در کاربردهای زیر بسیار محبوب باشد:
- پله های صنعتی و سکوهای کار در محیط های مرطوب
- کف پله های ضد لغزش در کشتی ها و سازه های دریایی
- کف کامیون ها، تریلرها و وسایل نقلیه سنگین
- سکوهای دسترسی در تصفیه خانه ها و نیروگاه ها
- بارانداز و رمپ های بارگیری
ورق پانچ آجدار به دلیل ماهیت ترکیبی اش از نظر قیمت کمی گران تر از ورق پانچ فولادی ساده است، اما کارایی بالاتر در محیط های حساس به لغزش، این تفاوت قیمت را موجه می کند.
ورق پانچ روغنی
ورق پانچ روغنی از ورق روغنی (ورق سرد نورد شده یا CRC) ساخته می شود. ورق روغنی نسبت به ورق سیاه سطح صاف تر، ابعاد دقیق تر و کیفیت ظاهری بهتری دارد. این ورق در فرایند نورد سرد تولید می شود و یک لایه نازک روغن محافظ روی سطح آن اعمال می شود که از زنگ زدگی موقت جلوگیری می کند.
ورق پانچ روغنی در کاربردهایی که ظاهر و دقت ابعادی اهمیت دارد ترجیح داده می شود:
- تابلوهای برق و جعبه های کنترل
- قطعات خودرو و تجهیزات الکترونیکی
- ماشین آلات دقیق
- صنایع لوازم خانگی
سطح صاف و دقت ابعادی بالای ورق پانچ روغنی، فرایند رنگ آمیزی و پوشش دهی آن را آسان تر و نتیجه نهایی را بهتر می کند. البته این ورق در محیط های مرطوب بدون محافظت کافی زنگ می زند و باید رنگ آمیزی یا پوشش دهی شود.
ورق پانچ رنگی
ورق پانچ رنگی نوعی ورق مشبک است که سطح آن با رنگ الکترواستاتیک یا پودر رنگ پوشش داده شده است. این رنگ آمیزی هم جنبه محافظتی دارد (در برابر خوردگی) و هم جنبه تزئینی و زیبایی شناختی.
رنگ الکترواستاتیک که با روش های پودری و در کوره پخت می شود، پوشش یکنواخت تری نسبت به رنگ مایع ایجاد می کند و چسبندگی بهتری به سطح فلز دارد. ورق پانچ رنگی در طیف وسیعی از رنگ ها از جمله سفید، خاکستری، مشکی و رنگ های RAL سفارشی قابل تهیه است.
کاربردهای اصلی ورق پانچ رنگی:
- نمای ساختمان و پانل های تزئینی
- پارتیشن های اداری
- حفاظ پارکینگ و حصار
- تابلوها و المان های شهری
- دکوراسیون داخلی
ابعاد ورق پانچ
ابعاد ورق پانچ با سوراخ گرد
ورق های پانچ شده با سوراخ های گرد، رایج ترین نوع ورق مشبک در بازار ایران هستند. این ورق ها معمولاً در دو اندازه استاندارد ۱۰۰×۲۰۰ سانتی متر و ۱۲۵×۲۵۰ سانتی متر تولید می شوند. ضخامت این نوع ورق می تواند از ۰.۱ تا ۲۰۰ میلی متر متغیر باشد که البته ضخامت های بسیار کم (زیر ۰.۵ میلی متر) و بسیار زیاد (بالای ۲۰ میلی متر) برای سفارشات خاص و به مقدار محدود تولید می شوند. قطر سوراخ های گرد معمولاً از ۱ تا ۵۰ میلی متر است و گام (فاصله مرکز تا مرکز سوراخ ها) در الگوهای مختلف یکنواخت یا شش ضلعی ارائه می شود.
