در اجرای سازه های بتنی، یکی از مهم ترین دغدغه های مهندسان و پیمانکاران، کنترل ترک خوردگی ناشی از تغییرات دما است. بتن به عنوان ماده ای که در برابر کشش ضعیف است، در معرض تنش های حرارتی که از انبساط و انقباض متناوب ناشی می شود، آسیب پذیر خواهد بود. اینجاست که میلگرد حرارتی وارد کار می شود.
میلگرد حرارتی نوعی آرماتور فولادی است که به طور خاص برای کنترل ترک های ناشی از تغییرات دمایی در سازه های بتنی طراحی و به کار گرفته می شود. این میلگردها در سقف ها، دال ها و دیوارهای بتنی نقش تکمیلی دارند و وظیفه اصلی آن ها تحمل تنش های کششی حرارتی است، نه باربری سازه ای.
در این مقاله از ایران فلز، به صورت کامل بررسی می کنیم که میلگرد حرارتی چیست، چه انواعی دارد، در کجا استفاده می شود، چگونه محاسبه می شود و چه مزایا و معایبی دارد.
میلگرد حرارتی چیست؟
میلگرد حرارتی (Thermal Reinforcement یا Temperature Reinforcement) آرماتوری است که در سازه های بتنی برای مقاومت در برابر تنش های ناشی از تغییرات دما کار گذاشته می شود. این نوع میلگرد در جهت عمود بر میلگردهای اصلی باربر قرار می گیرد و معمولاً در لایه های فوقانی یا تحتانی دال و سقف نصب می شود.
وقتی دما تغییر می کند، بتن منبسط یا منقبض می شود. اگر این تغییر شکل آزادانه اتفاق نیفتد، تنش هایی در سازه ایجاد خواهد شد که منجر به ترک خوردگی می گردد. میلگرد حرارتی با ایجاد یک شبکه توزیع شده در داخل بتن، این تنش ها را جذب و توزیع می کند، و از تمرکز آن در نقاط ضعیف جلوگیری می نماید.
در استانداردهای ایران (آبا) و استانداردهای بین المللی مانند ACI 318، الزامات مشخصی برای آرماتور حرارتی و توزیعی تعریف شده است. بر اساس این استانداردها، میلگرد حرارتی باید به نسبتی از سطح مقطع بتن در لایه مربوطه تامین شود تا کنترل ترک خوردگی به درستی انجام گیرد.
بیشتر بخوانید: میلگرد چیست؟
نکته مهم این است که میلگرد حرارتی با میلگرد توزیعی گاه به اشتباه یکسان انگاشته می شود؛ اما در تعریف دقیق تر، میلگرد توزیعی علاوه بر کنترل ترک حرارتی، وظیفه توزیع یکنواخت بار را نیز دارد، در حالی که میلگرد حرارتی تخصصاً برای کنترل اثرات دمایی طراحی می شود.
کاربرد میلگرد حرارتی
میلگرد حرارتی در طیف گسترده ای از کاربردهای عمرانی و صنعتی مورد استفاده قرار می گیرد:
- سقف های تیرچه بلوک: رایج ترین کاربرد میلگرد حرارتی در ایران است. در این سقف ها، میلگردهای حرارتی در دو لایه فوقانی و تحتانی دال بتنی روی بلوک ها قرار می گیرند تا ترک های ناشی از انقباض بتن در دوره عمل آوری و تغییرات دمای فصلی کنترل شود.
- دال های بتنی پهن: در پارکینگ ها، سالن های صنعتی و ورزشگاه ها که دال های بتنی مسطح و پهن دارند، میلگرد حرارتی در جهت طولی و عرضی برای جلوگیری از ترک خوردگی متفرق ضروری است.
- دیوارهای بتنی بلند: در دیوارهای برشی، دیوار ساختگاه، دیوارهای حائل و دیوارهای خارجی که در معرض تابش مستقیم آفتاب هستند، میلگرد حرارتی افقی در لایه های بیرونی دیوار قرار می گیرد.
- پل ها و روگذرها: تغییرات دمایی در پل ها بسیار شدید است. میلگرد حرارتی در عرشه پل ها برای کنترل ترک های حرارتی نقش حیاتی دارد.
- مخازن بتنی و تاسیسات صنعتی: در کارخانه های فولاد، پتروشیمی، مخازن آب و تصفیه خانه ها که بتن در معرض دماهای بالا یا نوسانات شدید دمایی است، میلگرد حرارتی اهمیت ویژه دارد.
- فونداسیون های حجیم: در پی های بتنی با ابعاد بزرگ، گرمای ناشی از هیدراتاسیون سیمان تنش های حرارتی شدیدی ایجاد می کند که با آرماتور حرارتی کنترل می شود.
دلایل استفاده از میلگردهای حرارتی چیست؟
انتخاب میلگرد حرارتی به جای سایر روش های کنترل ترک، دلایل فنی و اقتصادی مشخصی دارد:
- کنترل ترک خوردگی حرارتی: بتن در برابر کشش بسیار ضعیف است؛ مقاومت کششی بتن معمولاً حدود یک دهم مقاومت فشاری آن است. وقتی بتن در اثر تغییر دما منقبض می شود و مانعی در برابر این انقباض وجود دارد (مثلاً ستون ها یا دیوارها)، تنش کششی ایجاد می شود و ترک می خورد. میلگرد حرارتی این تنش ها را تحمل می کند.
- توزیع یکنواخت ترک ها: در سازه های بتنی، ترک خوردگی اجتناب ناپذیر است؛ هدف کنترل ترک هاست نه حذف کامل آن ها. میلگرد حرارتی کاری می کند که ترک ها به جای ایجاد شکاف های بزرگ و خطرناک، به صورت ترک های ریز و متعدد توزیع شوند که مضر نیستند.
- حفظ یکپارچگی سازه: ترک های کنترل نشده در بتن می توانند مسیری برای نفوذ آب، کلریدها و گازهای مضر ایجاد کنند که به مرور آرماتورهای اصلی را دچار خوردگی کرده و عمر مفید سازه را کاهش می دهند.
- الزامات آیین نامه ای: آیین نامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان، استفاده از آرماتور حرارتی و توزیعی را در دال ها، سقف ها و دیوارها الزامی کرده اند. سازمان های نظارتی استان ها در مرحله بازرسی به وجود و صحت اجرای این میلگردها توجه ویژه دارند.
- اقتصادی بودن: میلگرد حرارتی عموماً از سایزهای کوچک تر (A2 شماره 8 یا 10) استفاده می کند و هزینه آن در مقایسه با هزینه ترمیم ترک های ناشی از عدم استفاده از آن، بسیار کم تر است.

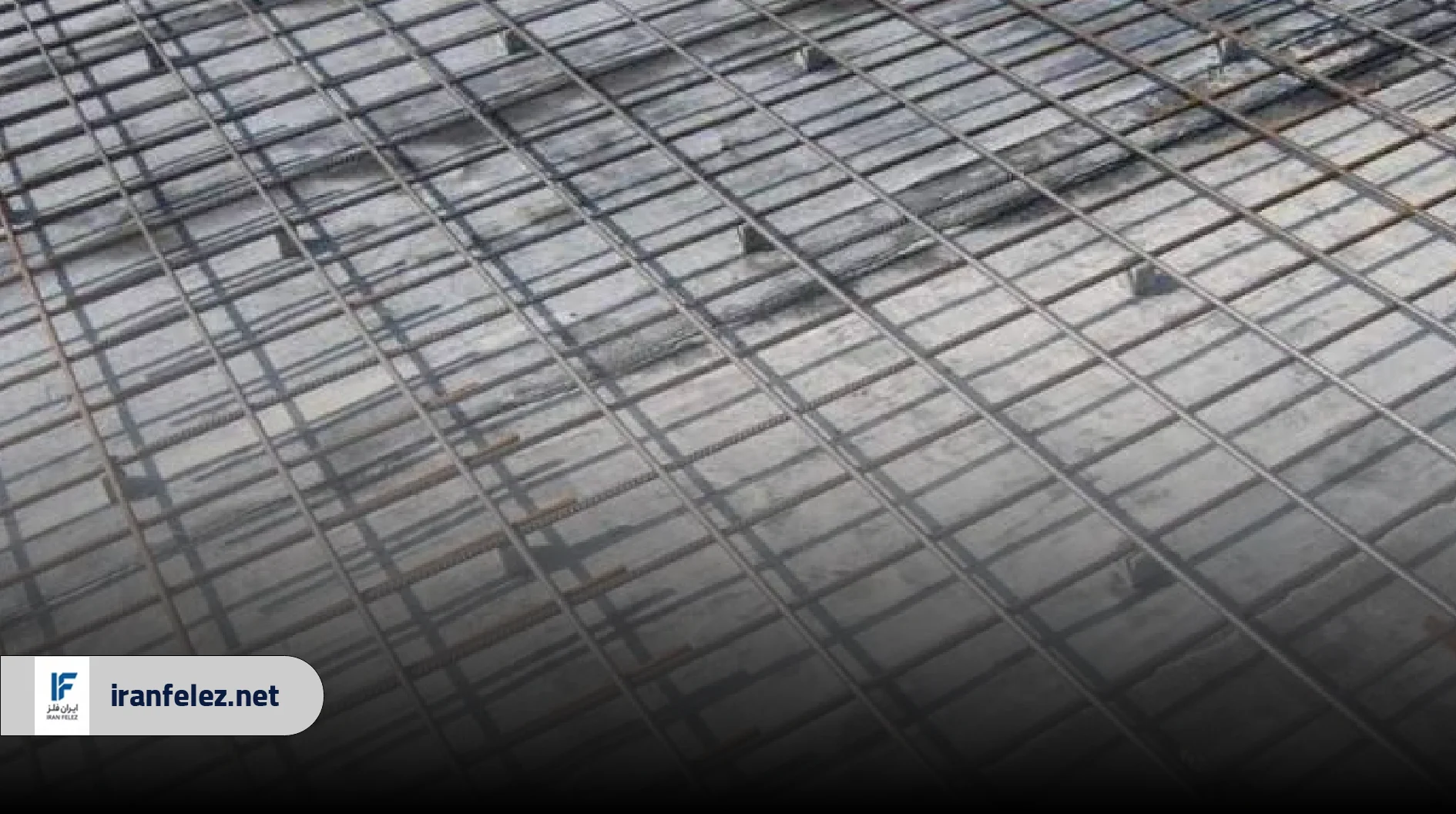

نحوه اجرای میلگرد حرارتی در سقف تیرچه بلوک
سقف تیرچه بلوک یکی از پرکاربردترین سیستم های سقفی در ساختمان سازی ایران است. اجرای صحیح میلگرد حرارتی در این سیستم، نقش مهمی در دوام سقف دارد.
مراحل اجرای میلگرد حرارتی در سقف تیرچه بلوک
مرحله اول: چیدمان تیرچه ها و بلوک ها ابتدا تیرچه های پیش ساخته بتنی با فاصله استاندارد (معمولاً 50 تا 60 سانتیمتر) روی تکیه گاه ها قرار می گیرند و بلوک های سفالی یا بتنی در فاصله بین آن ها چیده می شوند.
مرحله دوم: قرار دادن میلگردهای عرضی میلگردهای عرضی (که اغلب میلگرد حرارتی هستند) عمود بر جهت تیرچه ها، روی بلوک ها و یا در کنار آن ها قرار می گیرند. این میلگردها در واقع عملکرد کمربند فوقانی سقف را تکمیل می کنند.
مرحله سوم: فاصله گذاری صحیح فاصله میلگردهای حرارتی از یکدیگر بر اساس محاسبات مهندسی و الزامات آبا تعیین می شود. معمولاً این فاصله از 20 تا 30 سانتیمتر تجاوز نمی کند. استفاده از خرک (چایرک) برای تثبیت فاصله میلگردها از سطح بتن الزامی است.
مرحله چهارم: پوشش بتنی کافی میلگرد حرارتی باید پوشش بتنی مناسب (حداقل 2 سانتیمتر در محیط های خشک) داشته باشد تا از خوردگی محافظت شود.
مرحله پنجم: بتن ریزی و تراکم بتن با کارایی مناسب ریخته و به خوبی ویبره می شود تا دور میلگردها را به طور کامل پر کند.
نکات کلیدی اجرایی:
| پارامتر | مقدار رایج در ایران |
|---|---|
| قطر میلگرد حرارتی | 8 تا 10 میلیمتر |
| فاصله از محور تا محور | 20 تا 25 سانتیمتر |
| نوع فولاد | معمولاً A2 |
| پوشش بتنی | حداقل 20 میلیمتر |
| موقعیت در سقف | لایه فوقانی دال |
انواع میلگرد حرارتی
میلگردهای حرارتی در انواع مختلفی تولید و مورد استفاده قرار می گیرند که هر کدام ویژگی های خاصی دارند:
میلگرد حرارتی ساده
میلگرد حرارتی ساده (صاف) از نوع A1 و با سطح صاف بدون برجستگی است. این نوع میلگرد قدیمی ترین نوع آرماتور مورد استفاده در ساختمان سازی ایران بوده و به دلیل چسبندگی پایین تر با بتن، در آیین نامه های جدید کاربرد آن محدودتر شده است.
در میلگرد حرارتی ساده، اتصال به بتن عمدتاً از طریق اصطکاک مکانیکی است نه پیوند شیمیایی قوی. به همین دلیل در مناطقی که تنش های انتقالی زیادی وجود دارد، ممکن است عملکرد کافی نداشته باشد. با این حال در کاربردهای سبک و غیر بحرانی مانند دال های غیر سازه ای یا به عنوان آرماتور انقباضی، هنوز مورد استفاده است.
میلگرد حرارتی آجدار
میلگرد حرارتی آجدار رایج ترین نوع میلگرد آجدار در ساختمان سازی ایران است. این میلگردها دارای برجستگی های عرضی (آج) روی سطح هستند که چسبندگی بین میلگرد و بتن را به شکل قابل توجهی افزایش می دهند.
در ایران، میلگردهای آجدار در دو گرید اصلی تولید می شوند:
- A2 (مارپیچی): میلگرد با آج مارپیچ، تسلیم 3000 کیلوگرم بر سانتیمتر مربع. انعطاف پذیری بیشتری دارد و برای میلگردهای حرارتی بسیار مناسب است.
- A3 (جناغی): میلگرد با آج جناغی، تسلیم 4000 کیلوگرم بر سانتیمتر مربع. مقاومت بیشتری دارد و در میلگردهای اصلی باربر بیشتر استفاده می شود.
برای میلگرد حرارتی در سقف های تیرچه بلوک معمولاً A2 شماره 8 یا 10 توصیه می شود.
میلگرد حرارتی سایشی
میلگرد حرارتی سایشی نوعی تخصصی است که برای محیط های با سایش شدید طراحی شده است. این میلگردها معمولاً از فولادهای آلیاژی با سختی بالا ساخته می شوند و در کارخانه های صنعتی، معادن، سیلوها، مخازن سنگ و شن، و سطوح بتنی در معرض سایش متداول کار گذاشته می شوند.
در این نوع میلگرد، علاوه بر خاصیت حرارتی، مقاومت در برابر سایش بتن روی میلگرد و سایش خود میلگرد در نظر گرفته می شود. کاربرد آن در ساختمان های مسکونی رایج نیست و بیشتر در پروژه های صنعتی و زیربنایی مورد نیاز است.
میلگرد حرارتی چشمه ای
میلگرد حرارتی چشمه ای (گاهی با نام مش حرارتی یا شبکه حرارتی نیز شناخته می شود) در واقع یک شبکه از میلگردهای عرضی و طولی است که از پیش به صورت پانل های مستطیلی آماده شده اند. این شبکه ها در کارخانه با ابعاد استاندارد ساخته شده و در کارگاه نصب می شوند.
مزیت اصلی میلگرد حشمه ای، سرعت اجرای بسیار بالاتر نسبت به میلگردگذاری تکی است. در پروژه های بزرگ با مساحت زیاد مانند پارکینگ ها، انبارها و سالن های صنعتی، استفاده از این شبکه ها می تواند زمان اجرا را به طور قابل توجهی کاهش دهد.
ابعاد رایج شبکه های حرارتی چشمه ای در ایران:
- میلگرد به قطر 6 تا 10 میلیمتر
- فاصله چشمه ها: 15×15، 20×20 یا 25×25 سانتیمتر
- ابعاد پانل استاندارد: 6×2 یا 6×2.4 متر
میلگرد حرارتی دو لایه
میلگرد حرارتی دو لایه به آرایشی از آرماتورهای حرارتی گفته می شود که در دو ردیف فوقانی و تحتانی دال یا دیوار قرار می گیرند. در دال های ضخیم تر، یک لایه آرماتور حرارتی کافی نیست و نیاز به دو لایه است تا بتوان ترک خوردگی را در هر دو سطح بتن کنترل کرد.
در دال های دو طرفه که در دو جهت آرماتور اصلی دارند، میلگرد حرارتی دو لایه در هر دو جهت و در هر دو وجه دال لازم است. این آرایش در ساختمان های بلند مرتبه، پل ها و دال های پیش تنیده بسیار رایج است.
| نوع میلگرد حرارتی | ویژگی اصلی | کاربرد رایج |
|---|---|---|
| ساده (A1) | سطح صاف، چسبندگی کمتر | کاربردهای سبک، غیر سازه ای |
| آجدار (A2, A3) | چسبندگی بالا، مقاومت کافی | سقف، دال، دیوار |
| سایشی | مقاوم در برابر سایش | کارخانه، معدن، صنعت |
| چشمه ای (مش) | سرعت اجرای بالا | سطوح بزرگ، پارکینگ |
| دو لایه | پوشش کامل دو وجه | دال های ضخیم، پل |
روش محاسبه میلگرد حرارتی برای استفاده در سقف
محاسبه میلگرد حرارتی بر اساس الزامات آیین نامه آبا (آیین نامه بتن ایران) و استانداردهای فنی انجام می شود.
بیشتر بخوانید: میلگرد بستر چیست؟
فرمول اصلی محاسبه
بر اساس آیین نامه آبا، نسبت آرماتور حرارتی به سطح مقطع بتن (ρt) باید از حداقل مشخصی بیشتر باشد:
برای فولاد A2: ρt (حداقل) = 0.0020
برای فولاد A3: ρt (حداقل) = 0.0018
این نسبت به صورت زیر محاسبه می شود:
ρt = As / (b × h)
که در آن:
- As = سطح مقطع کل آرماتور حرارتی (میلیمتر مربع)
- b = عرض دال (میلیمتر)
- h = ضخامت دال (میلیمتر)
مثال عملی محاسبه
فرض کنید یک دال بتنی با ضخامت 12 سانتیمتر داریم و از میلگرد A2 شماره 8 (سطح مقطع 50.3 میلیمتر مربع) می خواهیم استفاده کنیم:
حداقل سطح مقطع آرماتور در هر متر: As = ρt × b × h = 0.002 × 1000 × 120 = 240 میلیمتر مربع در هر متر
تعداد میلگرد شماره 8 در هر متر: تعداد = 240 / 50.3 ≈ 4.8 عدد
فاصله میلگردها: فاصله = 1000 / 4.8 ≈ 208 میلیمتر یا حدود 20 سانتیمتر
پس می توانیم میلگرد A2 شماره 8 با فاصله 20 سانتیمتر قرار دهیم.
محدودیت های آیین نامه ای
بر اساس آیین نامه آبا، فاصله میلگردهای حرارتی از یکدیگر نباید از سه برابر ضخامت دال یا 45 سانتیمتر (هر کدام کوچک تر باشد) تجاوز کند. همچنین در سقف های تیرچه بلوک، الزامات اضافی بر اساس نوع بلوک و دهانه سقف وجود دارد که باید در محاسبات لحاظ شود.
مزایای میلگرد حرارتی
1. کنترل موثر ترک های حرارتی میلگرد حرارتی به طور مستقیم تنش های ناشی از تغییر دما را جذب می کند و از ایجاد ترک های بزرگ و مضر در بتن جلوگیری می نماید. این ویژگی به ویژه در مناطقی مانند ایران که دامنه تغییرات دمای فصلی بالاست، اهمیت زیادی دارد.
2. افزایش دوام سازه با کنترل ترک خوردگی، نفوذ آب و مواد مضر به داخل بتن کاهش می یابد. این موضوع از خوردگی آرماتورهای اصلی جلوگیری کرده و عمر مفید سازه را به شکل قابل توجهی افزایش می دهد.
3. توزیع یکنواخت بار در دال های دو طرفه، میلگردهای حرارتی که در جهت فرعی قرار می گیرند، کمک می کنند بار به صورت یکنواخت تر بین آرماتورهای اصلی توزیع شود.
4. رعایت الزامات نظارت فنی استفاده از میلگرد حرارتی مطابق با الزامات آیین نامه آبا و مقررات ملی ساختمان یکی از موارد بازرسی ناظران فنی است. رعایت این الزامات از مشکلات حقوقی و فنی در آینده جلوگیری می کند.
5. هزینه اجرایی منطقی با توجه به قطرهای کوچک میلگرد حرارتی (معمولاً شماره 8 و 10) و مصرف کمتر نسبت به آرماتور اصلی، هزینه اجرای آن در مقایسه با سود حاصل از جلوگیری از ترک خوردگی و آسیب های بعدی، بسیار اقتصادی است.
معایب میلگرد حرارتی
1. افزایش وزن سازه اضافه کردن میلگردهای حرارتی، وزن سقف و دال را افزایش می دهد. این موضوع می تواند در پروژه هایی که وزن مرده سازه محدودیت دارد، چالش ساز باشد.
2. افزایش زمان اجرا میلگردگذاری حرارتی به صورت تکی، زمان اجرا را افزایش می دهد. البته استفاده از مش های حرارتی آماده می تواند این مشکل را تا حد زیادی برطرف کند.
3. خطای اجرایی در صورت رعایت نشدن فاصله گذاری صحیح، پوشش بتنی ناکافی یا استفاده از قطر میلگرد نامناسب، عملکرد میلگرد حرارتی به شدت کاهش می یابد. متاسفانه در برخی کارگاه های ایران، اجرای میلگرد حرارتی بدون توجه کافی به جزئیات فنی انجام می شود.
4. محدودیت در کنترل ترک های انقباضی اولیه میلگرد حرارتی می تواند ترک های حرارتی بلند مدت را کنترل کند، اما در برابر ترک های انقباضی اولیه که در ساعات اول بتن ریزی رخ می دهد، عملکرد آن محدود است. برای کنترل این ترک ها، استفاده از الیاف پلیمری در بتن یا عمل آوری صحیح الزامی است.
5. خوردگی در محیط های مهاجم در محیط های با رطوبت بالا، محیط دریایی یا محیط با غلظت سولفات بالا، میلگردهای حرارتی که پوشش بتنی ناکافی دارند، ممکن است در معرض خوردگی قرار گیرند. در این موارد باید از میلگردهای پوشش داده شده (اپوکسی یا گالوانیزه) یا بتن با ضخامت پوشش بیشتر استفاده شود.
تحلیل و بررسی ایران فلز: راهنمای عملی انتخاب و خرید میلگرد حرارتی
از منظر تخصصی ایران فلز، چند نکته کاربردی در مورد میلگرد حرارتی برای پیمانکاران و خریداران وجود دارد که میتواند راهنمای خرید میلگرد مناسبی برای افراد باشد و در بسیاری از منابع به آن ها اشاره نمی شود:
- انتخاب گرید مناسب: برای اکثر پروژه های مسکونی با سقف تیرچه بلوک، میلگرد A2 شماره 8 یا 10 گزینه اقتصادی و فنی مناسبی است. استفاده از A3 در میلگرد حرارتی لزوما مزیتی ایجاد نمی کند، چرا که مقاومت بالاتر آن در کنترل ترک های حرارتی نقش تعیین کننده ای ندارد.
- اهمیت گواهی آزمون: در بازار آهن آلات ایران، محصولات متعددی از کارخانه های مختلف عرضه می شوند. هنگام خرید میلگرد حرارتی، گواهی آزمون (تست سرتیفیکیت) را حتماً درخواست کنید. میلگردی که مشخصات گریدبندی آن با گواهی آزمون تایید نشده باشد، ممکن است در مرحله بازرسی فنی با مشکل مواجه شود.
- بررسی بازار قیمت: قیمت میلگرد حرارتی (A2 شماره 8 و 10) با قیمت بازار روز میلگرد در بورس کالا و بازار آهن آلات تهران ارتباط مستقیم دارد. با توجه به نوسانات نرخ ارز و هزینه های انرژی کارخانه های فولاد، توصیه می شود پیش از آغاز خرید عمده، استعلام روز قیمت میلگرد را از بازار به روز دریافت کنید.
- مش حرارتی آماده در پروژه های بزرگ: برای پروژه های با مساحت بالا، احتمال می رود استفاده از مش حرارتی آماده نسبت به میلگردگذاری دستی، صرفه جویی قابل توجهی در هزینه اجرا ایجاد کند و خطاهای انسانی را کاهش دهد.
- توجه به کنترل کیفیت اجرا: در بسیاری از پروژه های مسکونی ایران، میلگرد حرارتی خریداری می شود اما اجرای آن با رعایت کامل ضوابط فنی انجام نمی گیرد. فاصله گذاری نامنظم، پوشش بتنی ناکافی و جابجایی میلگردها حین بتن ریزی، عملکرد آن را به شدت کاهش می دهد. نظارت کافی در مرحله اجرا ضروری است.
جمع بندی
میلگرد حرارتی یکی از اجزای فنی ضروری در سازه های بتنی است که وظیفه کنترل ترک های ناشی از تغییرات دمایی را بر عهده دارد. این میلگردها در انواع مختلف از جمله ساده، آجدار، سایشی، چشمه ای و دو لایه تولید می شوند و هر کدام برای کاربردهای خاصی مناسب هستند. رایج ترین کاربرد آن در ایران، سقف تیرچه بلوک است که در آن میلگرد A2 شماره 8 یا 10 با فاصله 20 تا 25 سانتیمتر توصیه می شود.
محاسبه میلگرد حرارتی باید بر اساس ضوابط آیین نامه آبا و توسط مهندس محاسب انجام شود. نسبت حداقل آرماتور حرارتی به سطح مقطع بتن (ρt) برای فولاد A2 برابر با 0.002 است که بر اساس آن تعداد و فاصله میلگردها مشخص می شود.
برای استعلام قیمت روز میلگرد حرارتی، مقایسه محصولات کارخانه های مختلف فولاد ایران و دریافت مشاوره فنی در مورد انتخاب نوع و سایز مناسب، با کارشناسان ایران فلز در تماس باشید.
